在科技日新月异的时代，电子产品更新换代的速度也越来越快。作为电子产品的核心组成部分——印刷电路板(PCB)，其技术的发展与创新成为了业界关注的焦点。让我们一起来探讨PCB双层板这一热门话题，揭秘其背后的秘密武器。

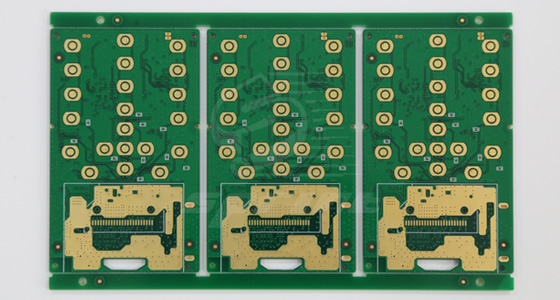

PCB双层板，顾名思义，是指电路层数为两层的印刷电路板。相较于单层板，双层板在面积、重量、散热性能等方面具有明显优势。双层板的两层电路之间通过导孔(Vias)相互连接，实现了信号、电源、地等线路的布局。
制造过程分为内层制作、外层制作、层间连接和表面处理等几个环节。内层制作主要包括涂覆、干燥、图形转移、蚀刻等步骤；外层制作则包括涂覆、干燥、图形转移、蚀刻、电镀等步骤。层间连接是通过化学镀或电镀的方式，使得内层和外层之间形成导通。表面处理主要包括热风整平、化学镍金、化学镀锡等，以提高板的可靠性和稳定性。
(1)体积小、重量轻：双层板采用对称布局，线路走向更为紧凑，减少板面积和重量。
(2)信号干扰低：双层板将信号、电源、地等线路分层布局，降低了信号干扰，提高了产品性能。
(3)散热性能好：双层板的热传导路径更加合理，有利于元器件散热，延长产品使用寿命。
(4)电磁兼容性优良：双层板的设计使得电磁干扰路径更长，有利于提高电磁兼容性。
随着智能手机的普及，PCB双层板在其中的应用也越来越广。在智能手机中，主要负责射频、基带、电源管理等模块的布局。通过合理设计，可以减小手机体积，提高信号质量和续航能力。
电动汽车对电路板的要求很高，在电动汽车中的应用也愈发重要。在电动汽车中，主要负责电池管理、电机控制、充电模块等关键部件的布局。优良的性能使得电动汽车在续航、充电速度、安危性等方面得到大幅提升。
物联网的发展为其带来了巨大的市场空间。在各类物联网设备中，扮演着关键角色。通过合理布局，可以提高物联网设备的性能，降低功耗，实现智能化、小巧化的设计目标。
作为电子产品的核心部件，PCB双层板在技术创新和应用领域不断拓展。在智能手机、电动汽车、物联网等热门领域，也发挥着重要的作用。面对未来，PCB双层板将继续朝着高速、高频、高密度、绿色环保、智能化、自动化的方向发展，为电子产品带来更多可能。
