如何有效控制沉金工艺的金厚？

作者：深圳普林电路发布时间：2025年10月25日

分享:

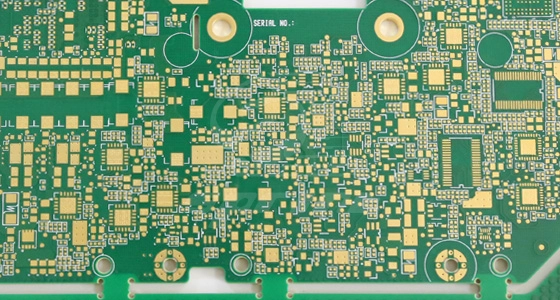

PCB生产中，沉金工艺的金厚控制直接关系到产品的导电性、耐磨性与抗氧化能力，金厚过薄会影响产品使用寿命，过厚则会增加生产成本。想要实现金厚的精准控制，需从工艺流程的多个环节入手，通过标准化操作、参数监控与过程管理，减少金厚偏差。以下从沉金前准备、沉金过程管控、沉金后检测三个阶段，分享有效控制沉金工艺金厚的实用方法。

一、沉金前准备：为金厚稳定奠定基础

沉金前的准备工作直接影响后续金厚控制的稳定性，需重点关注基材处理、药液准备与设备检查三个方面。

在基材处理环节，需确保PCB表面清洁无杂质。若基材表面残留油污、氧化层或前序工艺的残留药液，会导致沉金时金层附着不均，进而出现局部金厚偏差。因此，沉金前需通过脱脂、微蚀等工序彻底去除基材表面的污染物，同时控制微蚀程度，避免过度微蚀导致基材表面粗糙度过大，影响金层均匀性。处理后的基材需及时转入沉金工序，避免长时间暴露在空气中再次氧化，确保沉金时基材表面处于适宜的活化状态。

药液准备方面，沉金所用的金盐溶液、还原剂等药液需严格按照工艺要求配置。药液浓度过高或过低都会影响金层沉积速度，进而导致金厚偏差——浓度过高可能使金层沉积过快，局部金厚超标；浓度过低则会导致沉积速度缓慢，金厚不足。配置过程中需使用纯度达标的原材料，避免杂质混入药液影响沉积效果，同时将配置好的药液静置一段时间，待溶液均匀稳定后再投入使用，减少因药液不均导致的金厚波动。

设备检查环节，需提前对沉金槽、温控系统、搅拌装置等设备进行全面检查。沉金槽的内壁若有残留金层或杂质，会影响药液浓度稳定性；温控系统若存在故障，无法维持设定温度，会改变金层沉积速度；搅拌装置若转速异常，会导致药液对流不均，出现局部金厚差异。检查时需确保设备各部件运行正常，沉金槽清洁无残留，温控精度与搅拌转速符合工艺要求，必要时进行设备调试与校准，为沉金过程的稳定运行提供保障。

二、沉金过程管控：实时调节确保金厚精准

沉金过程是金厚控制的核心环节，需通过控制沉积时间、稳定工艺参数、加强过程监控，实现金厚的精准把控。

控制沉积时间是调节金厚的直接手段。在其他工艺参数稳定的情况下，金厚与沉积时间呈正相关，沉积时间越长，金厚越厚。生产前需根据目标金厚，结合过往生产数据，确定基础沉积时间，生产过程中根据实际情况微调。例如，若首批产品检测发现金厚偏薄，可适当延长后续批次的沉积时间；若金厚偏厚，则缩短沉积时间。同时，需确保每片PCB在沉金槽内的停留时间一致，避免因操作差异导致同批次产品金厚不均——可通过自动化设备控制基材进出沉金槽的速度与停留时长，减少人工操作带来的误差。

稳定工艺参数是金厚控制的关键。沉金过程中的温度、pH值、搅拌速度等参数会直接影响金层沉积速度与均匀性。温度过高会加快金层沉积速度，可能导致金厚超标，同时还可能使药液稳定性下降，产生杂质影响金层质量；温度过低则会减缓沉积速度，导致金厚不足。pH值偏离适宜范围会改变药液的化学环境，影响沉积反应效率，进而导致金厚波动。搅拌速度过慢会使药液对流不畅，局部区域金离子浓度过低，金厚偏薄；搅拌过快则可能导致基材表面金层受到冲刷，出现局部金厚不均。因此，沉金过程中需实时监控这些参数，一旦发现偏离设定范围，及时通过温控系统、pH调节剂、搅拌速度控制器进行调整，确保参数始终处于稳定区间。

加强过程监控可及时发现金厚偏差。生产过程中可定期抽取样本，通过简易检测手段（如外观观察、厚度比对）初步判断金厚情况，若发现样本金层颜色异常（过浅可能金厚不足，过深可能金厚超标）或表面存在斑点、不均等问题，需立即暂停生产，排查参数设置、药液状态等是否存在异常，待问题解决后再恢复生产。同时，安排专人负责沉金过程的巡检，记录各时段的工艺参数与生产情况，形成完整的过程记录，便于后续追溯金厚偏差的原因。

三、沉金后检测：验证金厚并优化工艺

沉金后的检测不仅能验证金厚是否符合要求，还能为后续工艺优化提供依据，需建立完善的检测体系与反馈机制。

检测环节需采用科学的检测方法，确保金厚数据准确。常用的金厚检测方法包括X射线荧光法、电解法等，检测时需覆盖PCB的不同区域（如焊盘中心、边缘、线路拐角处），避免仅检测局部导致的判断偏差。每批次产品需按照规定的抽样比例进行检测，若抽样检测发现金厚超出允许范围，需扩大抽样范围进一步检测，判断是局部偏差还是整体偏差。检测完成后需详细记录金厚数据，包括不同区域的金厚值、平均值、偏差范围等，形成检测报告，为后续分析提供数据支持。

针对检测中发现的金厚偏差，需及时分析原因并优化工艺。若金厚整体偏薄，需检查沉金药液浓度是否过低、沉积时间是否不足或温度是否偏低，针对性调整相关参数；若金厚整体偏厚，可适当降低药液浓度、缩短沉积时间或调低温度；若出现局部金厚偏差，需排查基材表面处理是否均匀、搅拌装置是否存在故障或沉金槽内药液是否对流不均，解决对应问题。同时，将每次金厚偏差的原因与解决方案整理归档，形成工艺优化案例库，后续遇到类似问题时可快速参考解决，逐步提升金厚控制的稳定性。

此外，还需建立定期工艺复盘机制。每隔一段时间（如每月、每季度），对沉金工艺的金厚数据进行汇总分析，统计金厚合格率、常见偏差类型及原因，评估当前控制方法的有效性。若发现某类偏差频繁出现，需深入排查工艺流程中的潜在问题，优化控制方法；若金厚合格率持续较高，可总结成功经验，将其标准化并推广到生产中，进一步提升沉金工艺金厚控制的整体水平。

沉金工艺的金厚控制是一项系统性工作，需贯穿于沉金前准备、沉金过程管控与沉金后检测的全流程。通过规范准备工作、实时调节工艺参数、完善检测与优化机制，可有效减少金厚偏差，既保障产品质量，又避免不必要的成本浪费，为PCB生产的稳定高效提供有力支持。
