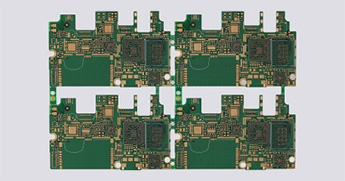

通讯HDI板
产品类型:HDI PCB
层数/板厚:8L/1.2mm
线宽/线距:3/3mil

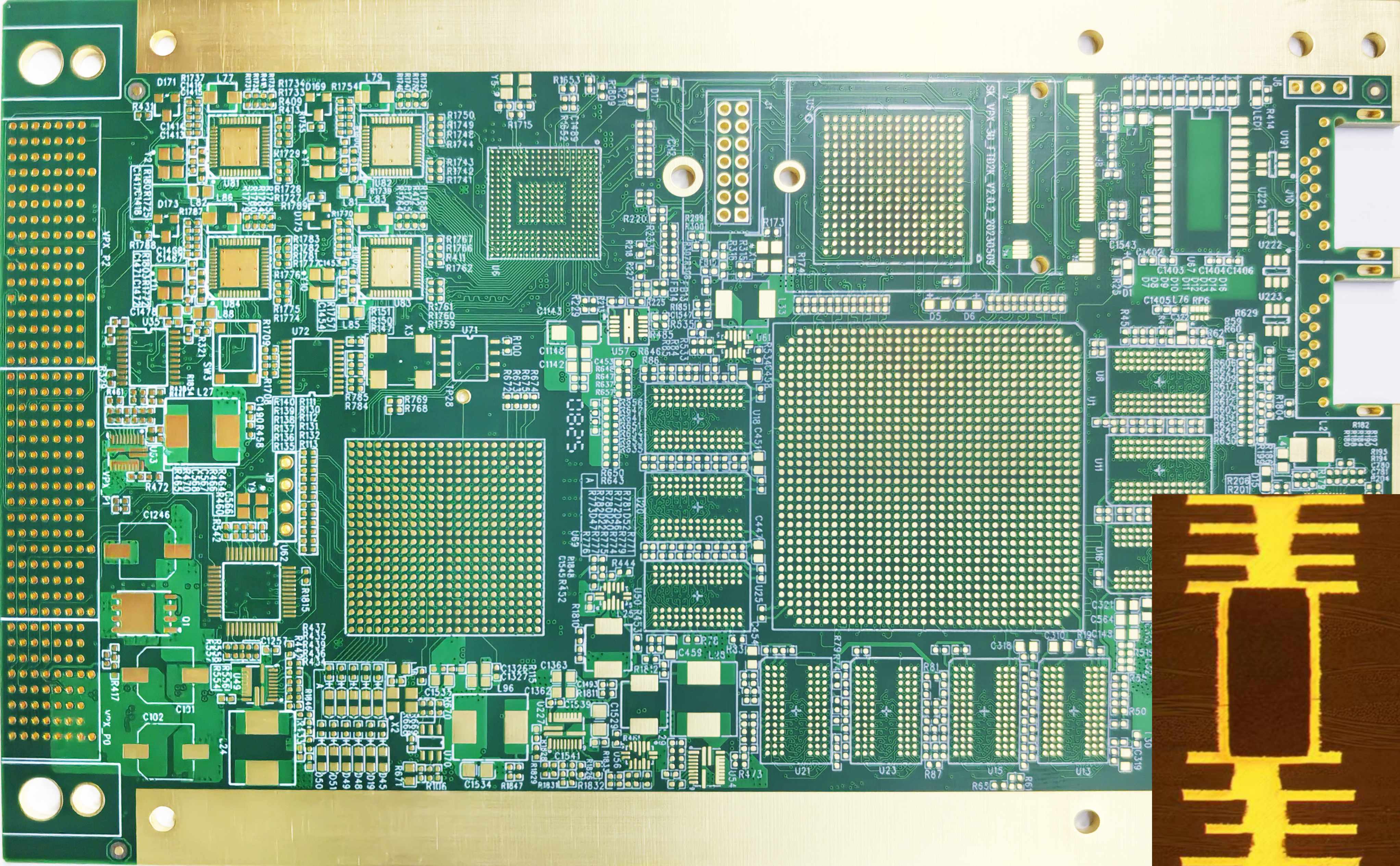

高精度HDI PCB定制加工 - 专业盲埋孔电路板制造厂家
专注HDI PCB制造,支持盲埋孔、多阶HDI PCB制造,快速交付,助力您的产品快速上市。
• 空间紧凑,PCB布线密度不足?
• 高频高速信号干扰严重?
• 需要高阶盲埋孔结构却找不到可靠厂家?
• 项目紧急,需要快速打样?
我们提供一站式解决方案,满足您对高精度HDI板的全部需求。
多阶HDI制造能力,支持1-N-1、2-N-2、任意层互联结构。
激光钻孔精度高,微盲孔一致性好。
LDI工艺,支持线宽/线距 3.5mil/3.5mil。
多种高频材料可选,满足不同应用场景。
样板最快72小时交付,支持快速打样。
项目 | 参数 |
---|---|
层数范围 | 4层~40层 |
最小激光孔径 | 0.1-0.15mm |
最小线宽/线距 | 3.5mil/3.5mil |
板厚范围 | 1.0mm-6.0mm |
盲/埋孔结构 | 1-N-1,2-N-2,任意层互联 |
表面处理 | 沉金、沉银、OSP、喷锡、金手指、镀金 |
• ISO 9001、ISO 13485、IATF 16949、UL认证、AS9100
• IPC Class 2/3 标准
• 100%飞针测试、AOI全检、阻抗控制报告
• 4层1阶HDI最快72小时交付
• 8层2阶HDI最快96小时交付
• 一对一工程对接,快速DFM评审支持
HDI PCB和普通PCB的主要区别是什么?
A: HDI通过盲/埋孔结构提升线路密度,适用于高性能小型化设备。
最快交付时间是多久?
A: 常规结构最快72小时交付,支持加急项目定制。
