多层阻抗电路板定制加工 - 精准阻抗匹配，保障高速信号完整性
专注于高速多层阻抗板制造，适配网络通信、数据中心、汽车雷达等高速场景，确保信号传输稳定可靠
• 高速数据传输导致信号反射、串扰严重？
• 设计中多个阻抗值控制困难，层间匹配复杂？
深圳普林电路具备高精度阻抗控制能力，可实现差分/单端阻抗控制、正负容差精准可控，满足5G通信与AI服务器对高速信号的严苛要求。

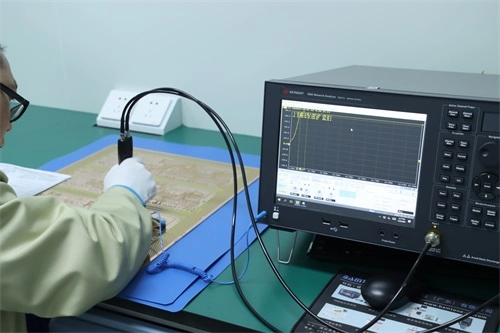

阻抗测试仪
| 项目 | 参数 |
|---|---|
| 层数支持 | 4L～30L |
| 控制精度 | ±5Ω(<50Ω)、±10%(≥50Ω) |
| 支持阻抗类型 | 差分、单端、共模、共地阻抗 |
| 频率支持 | DC~20GHz |
| 介电常数可控 | DK 3.5～10.2（按材质） |
| 介质厚度偏差 | ±10% |
| 支持板材 | FR-4、高频、高速、混压等 |
| 匹配结构 | 带状线、微带线、共模滤波等 |
• 每批出厂配阻抗测试报告
• 所有阻抗线100%测试（TDR）
• 支持IPC-D-317标准建模分析
• 获ISO 9001 / IATF 16949 / ISO 13485认证
• 样板最快48小时交付
• 批量7～10天交付，提供阻抗测试图谱
什么是阻抗控制PCB？
A: 用于高速信号传输的PCB，其走线需控制在特定阻抗范围内，如50Ω单端、100Ω差分。
阻抗不匹配有哪些影响？
A: 可能导致信号反射、失真、数据误码，尤其在Gbps以上速率更为明显。
怎么控制阻抗精度？
A: 依靠精密叠层设计、介质厚度控制、线宽线距精度，以及实际阻抗测试反馈闭环改进。
