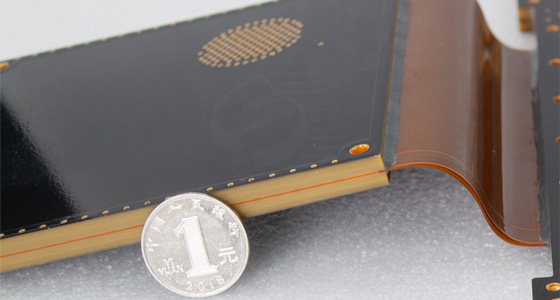

PCB无疑是电子设备的关键组成部分，它为各种电子元件提供了电气连接和物理支撑。在谈及PCB板时，不少人可能会直观地认为“越厚越好”，然而，这一观点存在诸多片面性。深入探究PCB板厚度相关问题，会发现其厚度的选择并非单纯的越大越优，而是需要综合考量多个关键因素。

信号传输：厚度并非决定因素

在高频电路中，信号的传输质量至关重要。PCB板的厚度对信号传输的影响并非如想象中那般直接。信号在PCB板的线路中传输时，主要受线路的阻抗、材质的介电常数以及线路的布局等因素制约。当信号频率升高，趋肤效应愈发明显，此时电流倾向于在导体表面流动，导体内部电流密度降低。对于这种情况，即使增加PCB板的厚度，对改善信号传输效果的作用也极为有限。相反，合理地设计线路的宽度、间距以及选择低介电常数的板材，对于降低信号传输损耗、减少信号失真和延迟更为关键。例如，在5G通信设备的PCB设计中，工程师们更侧重于优化线路布局和选择合适的板材，而非单纯增加板厚来保障高频信号的稳定传输。

机械性能：过厚可能适得其反

从机械性能角度来看，适当厚度的PCB板能够提供良好的支撑和抗弯曲能力，确保电子元件在设备运行过程中稳固地连接。然而，PCB板并非越厚机械性能就越好。过厚的PCB板在制造过程中容易出现钻孔偏差、层间对齐困难等问题。以多层PCB板为例，当厚度过大时，在进行钻孔操作以实现层间电气连接时，钻头更容易发生偏移，导致孔位精度下降，进而影响整个电路板的电气性能。此外，在实际使用场景中，过厚的PCB板会使设备的重量显著增加，对于一些对重量敏感的设备，如无人机、可穿戴设备等，这无疑是一大弊端。而且，厚板在受到外力冲击时，由于其内部应力分布更为复杂，反而可能更容易出现分层、断裂等机械损伤。

散热能力：厚度影响有限

电子设备运行时产生的热量若不能及时散发，会导致元件温度升高，影响其性能和寿命。虽然理论上较厚的PCB板在一定程度上能够提供更多的空间来布置散热通道，但实际上，PCB板的散热能力更多地取决于其材质的导热性能以及散热设计的合理性。比如，采用高导热系数的金属基PCB板，或者在PCB板上设计大面积的散热铜箔、导热过孔等结构，对提升散热效果的作用远远大于单纯增加板厚。在一些高性能的计算机显卡中，PCB板会配备专门的散热模块，如散热鳍片、热管等，这些散热措施与PCB板自身的散热设计相互配合，共同保障显卡在高负载运行时的散热需求，而非仅仅依赖PCB板的厚度。

成本因素：厚板带来更高成本

从成本角度考量，PCB板厚度的增加会直接导致原材料成本上升。因为更厚的板材需要更多的基础材料，且在制造过程中，由于加工难度增大，对生产设备和工艺的要求更高，会增加生产过程中的时间成本和废品率。例如，在多层PCB板制造过程中，过厚的板材会使压合工艺难度大幅提升，需要更高的压力和更精确的温度控制，稍有偏差就可能导致层间结合不紧密等问题，从而产生废品。而且，随着PCB板厚度增加，与之配套的电子元件、外壳等也可能需要重新设计和定制，进一步增加了整个产品的成本。对于追求性价比的电子产品制造商而言，过度增加PCB板厚度显然不符合成本效益原则。

综上所述，PCB板并非越厚越好。在PCB板的设计和制造过程中，工程师们需要综合权衡信号传输需求、机械性能要求、散热能力以及成本等多方面因素，从而选择适宜的PCB板厚度，以确保电子设备在性能、可靠性和成本之间达到最佳平衡。不同的应用场景对PCB板厚度有着不同的要求，只有根据具体需求进行合理设计，才能让PCB板在电子设备中发挥出最大的效能。
