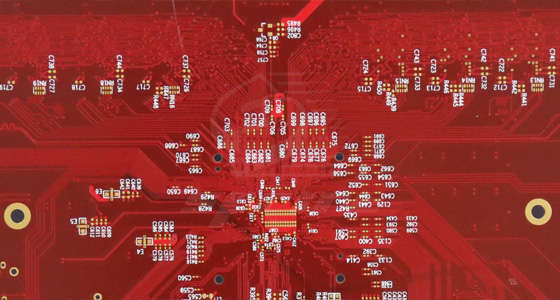

HDI板和通孔板作为两种重要的类型，凭借各自独特的优势，在不同的电子领域发挥着关键作用。深入了解它们的特性与应用，有助于在电子设计与制造过程中做出更合适的选择。
超高布线密度：HDI板采用盲孔、埋孔技术，突破了传统布线限制。例如，盲孔只延伸到电路板内部特定层，埋孔则完全隐藏在板内，不占用板面空间，使得线路可以更加紧密地排布。相比普通电路板，HDI板能在单位面积内承载数倍的线路数量，实现高度集成化。
优越的信号传输性能：由于线路缩短、信号传输路径优化，HDI板有效减少了信号延迟和干扰。在处理高频高速信号时，如5G通信、高速数据传输等场景，HDI板能保障信号的完整性和稳定性，满足现代电子设备对高速、精准数据传输的严苛要求。
小型化与轻薄化：高密度布线能力让HDI板能够将更多电子元件集成在更小的电路板上，为电子设备的小型化、轻薄化设计提供了可能。这一特性使其成为消费电子产品实现轻薄外观的关键因素。
消费电子领域：智能手机、平板电脑、可穿戴设备等对体积和性能要求极高的产品，HDI板是主板的优选。例如，高端智能手机需要集成处理器、摄像头、通信模块等众多元件，HDI板凭借高密度布线和优秀的信号处理能力，确保设备功能强大且外观轻薄。
通信设备领域：5G基站、路由器等通信设备中，HDI板用于处理高频高速信号，保证海量数据的稳定传输。其低信号损耗和抗干扰能力，为通信设备的高效运行提供了坚实保障。
医疗电子设备领域：在便携式医疗检测仪、植入式医疗设备中，HDI板的小型化和高可靠性优势得以充分发挥。这些设备对电路板的体积、稳定性要求极高，HDI板能满足其精准医疗功能的实现和长期可靠运行的需求。
成熟的制造工艺与较低成本：通孔板的制造工艺发展已久，技术成熟，生产难度相对较低，设备和材料成本也较为可控。对于简单电路设计和大批量生产，通孔板具有明显的成本优势，能够有效降低产品的制造成本。
良好的机械强度与散热性能：通孔贯穿整个电路板，在层与层之间形成了稳固的机械连接，增强了电路板的整体强度，使其在承受一定外力或振动时不易损坏。此外，通孔可以作为散热通道，将热量传导到电路板的其他部位，有助于电子元件的散热，适合功率较大、发热较多的电子设备。
易于维修和调试：由于通孔板的元件引脚通过通孔贯穿电路板，在维修和调试过程中，检测和更换元件相对方便。技术人员可以直接在电路板的正反两面进行操作，通过简单的焊接工具就能完成元件的拆装，大大提高了维修效率。
工业控制领域：在工业自动化设备、电机控制器等工业控制产品中，通孔板凭借其良好的机械强度和散热性能，能够在复杂的工业环境下稳定运行。工业设备通常需要长时间连续工作，且可能面临振动、高温等恶劣条件，通孔板可以有效应对这些挑战。
电源设备领域：开关电源、UPS不间断电源等电源设备，功率较大，元件发热明显。通孔板的散热优势和低成本特点，使其成为电源设备电路板的常用选择，既能满足散热需求，又能控制生产成本。
教育与实验领域：在电子教学实验、开发板制作等场景中，通孔板易于焊接和调试的特性，方便初学者学习电子电路知识和进行实践操作。其较低的成本也适合大规模的教学和实验需求。
HDI板以高密度布线、高性能信号传输和小型化优势，在追求集成和高速数据处理的高端电子领域大放异彩；通孔板则凭借成熟工艺、低成本和良好的机械与散热性能，在工业、电源等领域以及教育实验场景中占据重要地位。在实际应用中，根据电子设备的功能需求、成本预算和使用环境等因素，合理选择HDI板或通孔板，才能实现最佳的设计与制造效果。
