从新能源汽车的动力系统，到工业自动化中的大功率驱动装置，再到数据中心的高效电源模块，这些设备稳定运行的背后，大电流PCB板起着关键支撑作用。下面将深入剖析大电流PCB板的相关内容。

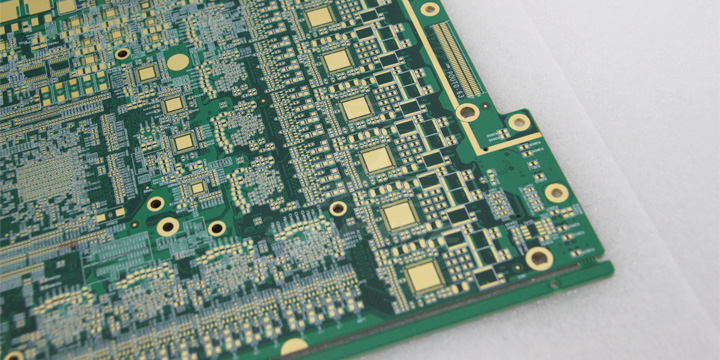

大电流PCB板的特性

大电流PCB板，与普通PCB板最显著的区别就在于其强大的电流承载能力。一般PCB板铜箔厚度多为1盎司，而大电流PCB板铜箔厚度通常从2盎司起步，甚至可达20盎司。以常见的2盎司铜箔为例，其横截面积大幅增加，使得单位面积可通过更大电流。依据IPC-2152标准，在特定温升条件下，铜箔载流能力与横截面积紧密相关，厚铜箔能有效降低电流密度，减少线路发热，保障电路稳定运行。

高散热性能也是大电流PCB板的重要特性。在大电流通过时，线路不可避免会产生热量，若不能及时散发，将导致元件温度过高，性能下降甚至损坏。大电流PCB板常采用高导热材料，如在基板中添加陶瓷填料提升热导率，或选用铝基板等具有天然散热优势的材料。同时，通过合理设计散热结构，如增加散热孔、大面积铺铜等，构建高效散热通道，迅速将热量导出，维持设备稳定工作温度。

设计要点

线路布局规划

大电流线路布局需遵循短而直原则，减少电流传输路径的弯折，降低线路电阻与电感。例如在电源模块中，从输入到输出的主电流路径，应尽量避免迂回曲折，确保电流顺畅通过。不同电流等级线路要合理分隔，防止大电流线路对小信号线路产生干扰，保障信号完整性。

铜箔厚度与线宽计算

精确计算铜箔厚度与线宽至关重要。根据电路设计的电流承载需求和允许温升，运用相关公式可计算出合适参数。若设计要求温升不超过20℃，载流能力为10A，通过公式结合IPC-2152标准数据，可得出所需铜箔厚度与线宽。在大功率电机驱动电路中，主回路布线常采用2盎司以上厚铜箔，线宽也会相应加宽，以降低电阻，减少发热。

过孔设计

过孔作为连接不同层线路的通道，在大电流PCB板中设计尤为关键。需增加过孔数量并合理分布，形成密集过孔阵列，提升垂直方向电流传输能力。同时，确保过孔镀铜厚度足够，一般要求孔铜厚度≥25μm，防止大电流下孔壁烧毁。例如在多层大电流PCB板中，在发热集中的功率元件下方，密集布置大量镀铜良好的过孔，将热量快速传导至其他层，增强散热效果。
