10层任意层HDI板

作者：深圳普林电路发布时间：2025年07月24日

电子产品朝着小型化、高性能化方向不断演进的趋势对PCB的性能提出了更为严苛的要求，10层任意层HDI板成为推动电子设备迈向更高水平的关键力量。

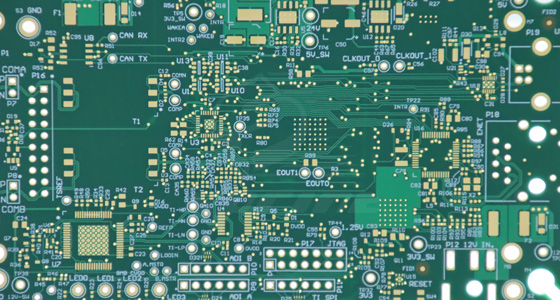

10层任意层HDI板

独特结构，奠定性能基石

10层任意层HDI板采用了复杂且精妙的结构设计。其10层的架构为信号传输、电源分配等提供了充足的空间。通过独特的任意层互连技术，该板能够突破传统PCB的限制，实现全层微孔互连，极大地提升了布线的自由度。与普通PCB相比，它取消了通孔的束缚，每一层都能更灵活地与其他层建立连接，从而有效缩短信号传输路径，减少信号反射与延迟，为高速、高频信号的稳定传输提供了坚实基础。这种创新的结构设计，使得10层任意层HDI板在处理复杂电路布局时展现出优越的能力，能轻松满足现代电子产品对高密度布线和高性能信号处理的需求。

精选材料，适配严苛需求

在材料选择上，10层任意层HDI板极为考究。对于高频应用场景，通常会选用如罗杰斯RO4350B、松下Megtron6等低损耗板材。这些材料具有稳定的介电常数，一般在3.4-3.48±0.05之间，且损耗因子较低，能够显著减少信号在传输过程中的损耗和延迟，确保信号的完整性。铜箔方面，多采用反向处理箔铜箔，其表面粗糙度低，可有效降低信号反射和插入损耗，极大地提高了高频信号的传输性能。同时，为了保证在高温环境下的稳定性，板材的玻璃化转变温度通常要求在180℃以上，以支持无铅焊接工艺及高温环境下的长期运行。此外，一些特殊应用还可能会添加具有特殊性能的材料，如高热导率材料用于优化热管理，防潮涂层材料用于增强在潮湿环境中的可靠性。

精密工艺，雕琢优越品质

层压与对准工艺

10层任意层HDI板的制作首先面临的挑战便是多层压合。在将10层材料压合在一起时，需确保各层图形和孔位的高精度对准，否则哪怕极其微小的偏差，都可能在后续使用中导致严重的信号传输问题。为实现这一精度，生产过程中会运用先进的定位技术和高精度压合设备，在高温高压环境下，使各层材料紧密贴合，形成一个稳定且精准的整体结构。

钻孔与电镀工艺

激光钻孔是10层任意层HDI板制造的关键环节。该工艺能够钻出极小孔径，为实现高密度布线创造了条件。钻出盲孔和微孔后，紧接着是电镀填孔工艺。这一工艺需要严格控制电镀参数，确保盲孔和微孔内铜层均匀且致密，以保证良好的导电性能。只有高质量的电镀填孔，才能使各层之间的电气连接稳定可靠，避免出现断路或电阻过大等问题。

线路制作与蚀刻工艺

在内层和外层线路制作阶段，通过光刻技术将设计好的精细线路图精准地转移到基板上。随后的蚀刻工艺则如同精细的雕刻，利用化学蚀刻方法去除多余的铜层，形成清晰、精确的线路。这一过程对蚀刻液的浓度、蚀刻时间和温度等参数要求极为严格，以确保线路的精细度和一致性，避免出现线路短路、断路或线宽不均匀等缺陷。

表面处理工艺

为提高焊接性能和增强耐腐蚀性，10层任意层HDI板会进行多种表面处理。常见的如沉金工艺，在电路板表面沉积一层金，可显著提高焊接的可靠性和接触的稳定性；局部电镀硬金则适用于一些对耐磨性和导电性要求极高的部位；有机保焊剂处理可在铜表面形成一层保护膜，防止铜氧化，同时在焊接时能迅速溶解，保证焊接效果。

严格检测，保障可靠品质

外观与尺寸检测

利用高精度的光学检测设备，对HDI板的外观进行细致检查。观察板面是否存在划痕、污渍、铜皮翘起等缺陷，确保表面质量符合标准。此外，还会对板的尺寸进行精确测量，包括板的长度、宽度、厚度以及各孔位的位置和孔径大小等，保证产品尺寸精度满足设计要求，以便在后续的电子设备组装中能够完美适配。

多元应用，驱动产业升级

10层任意层HDI板凭借其优越的性能，在众多领域得到了广泛应用。在通信领域，特别是5G通信基站和高端智能手机中，它能满足大量射频、基带等复杂电路的高密度布线需求，保障高速、稳定的数据传输，助力实现5G网络的低延迟、高带宽特性。在高性能计算领域，无论是服务器还是超级计算机，都需要处理海量的数据和高速的运算，10层任意层HDI板的高速信号传输能力和优秀的电气性能，能够有效提升计算设备的运行效率和稳定性。在航空航天领域，面对极端的温度、辐射等环境条件，该板的高可靠性和稳定性使其成为航空电子设备、卫星通信设备等的理想选择，为飞行器和航天器的可靠运行提供坚实保障。

电子技术的持续进步，10层任意层HDI板也将不断优化创新，以满足更多领域对高性能PCB的需求。在这一发展过程中，像深圳普林电路这样在高多层混压板、高频高速板、HDI PCB等领域拥有深厚技术积累的企业，正积极投入研发与生产，凭借其专业技术和丰富经验，不断推动10层任意层HDI板制造水平的提升，为电子产业的发展注入强大动力，成为行业前行道路上的重要推动者。
