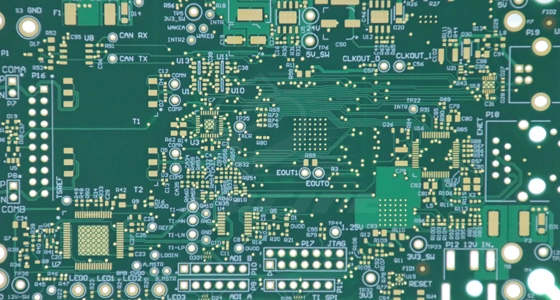

当5G网络向城市楼宇、产业园区等密集场景延伸时，毫米波频段的高带宽潜力与信号覆盖能力之间的矛盾逐渐凸显。毫米波小型基站作为破解这一难题的关键设备，其内部的PCB承担着信号收发、功率放大、变频处理等核心功能，是决定基站性能的“神经中枢”。这种专为毫米波频段设计的PCB，在材料选择、工艺精度和性能表现上都有着特殊要求，成为推动5G网络向精细化覆盖迈进的重要支撑。
超低传输损耗：毫米波频段（通常指24GHz以上）的信号在传输过程中衰减极快，这就要求PCB必须具备优异的介电性能。采用低介电常数，比如，Dk值3.0以下和低介质损耗比如Df值0.002以下）的特种材料，如改性聚四氟乙烯、陶瓷填充复合材料等，可有效降低信号在PCB线路中的传输损耗。在28GHz频段下，优质毫米波PCB的每厘米传输损耗可控制在0.5dB以内，确保信号经过多级放大和变频后仍能保持足够强度，满足室内外短距离覆盖需求。
稳定的高频特性：毫米波信号对PCB的物理参数变化极为敏感，环境温度、湿度的波动可能导致介电常数偏移，进而影响信号传输的稳定性。因此，毫米波小型基站PCB需要采用热膨胀系数与铜箔匹配度高的基材，在-40℃至85℃的工作温度范围内，介电常数变化率控制在±2%以内。这种稳定性保证了基站在夏季高温机房或冬季室外环境中，仍能维持稳定的信号收发质量，避免因材料特性漂移导致的通信中断。
高效散热能力：毫米波小型基站的功率放大器、混频器等核心器件在工作时会产生大量热量，而高频信号传输对温度变化格外敏感。PCB通过优化铜层分布，设置大面积接地铜皮和专用散热通道，将器件工作时产生的热量快速传导至基站外壳的散热鳍片。在典型工作状态下，PCB的热导率需达到1.5W/(m・K)以上，确保功率器件的结温控制在125℃以下，避免因过热导致的性能衰减或器件损坏。
抗电磁干扰能力：毫米波基站内部空间紧凑，多通道信号收发模块、电源模块等部件密集排列，极易产生电磁干扰。PCB通过采用多层屏蔽结构，将射频信号层、数字控制层、电源层严格分离，同时在关键线路旁设置接地屏蔽条，可将电磁干扰抑制在-80dB以下。这种设计能有效避免不同模块间的信号串扰，保证毫米波信号在复杂电磁环境中仍能保持纯净的波形，提升基站的接收灵敏度。
高精度线路成型：毫米波信号的波长极短，如28GHz频段波长约10.7毫米，PCB上的线路尺寸偏差可能导致信号反射、驻波比升高等问题。采用激光直接成像技术，可实现线宽精度控制在±0.01mm以内，线路边缘粗糙度小于1μm，确保50Ω特性阻抗的精度控制在±5%范围内。这种高精度线路能够减少信号在传输中的阻抗突变，降低驻波比（VSWR），使基站的功率发射效率提升至80%以上。
微过孔加工技术：为实现多层PCB的层间信号连接，同时避免过孔对高频信号的干扰，毫米波小型基站PCB多采用微过孔设计。通过激光钻孔技术加工的0.1mm以下直径盲孔，孔壁光滑且无毛刺，可减少信号在过孔处的反射损耗。过孔电镀采用高分散能力的镀铜工艺，确保孔壁铜层厚度均匀（偏差≤10%），保证层间连接的导电性和机械强度，避免因过孔失效导致的通道中断。
表面处理工艺优化：毫米波PCB的射频接口、器件焊盘需要具备良好的导电性和抗氧化性，以减少信号在连接点的损耗。采用化学镀镍金工艺，金层厚度控制在0.1μm以上，镍层厚度5μm以上，既保证了焊点的可靠性，又降低了接口处的接触电阻。这种表面处理方式可使射频连接器与PCB的焊接处阻抗突变控制在最小范围，确保信号在接口处的反射损耗小于-20dB。
城市楼宇覆盖：在写字楼、商场等大型建筑内部，传统宏基站的毫米波信号难以穿透墙体。部署于楼道、天花板的毫米波小型基站，其内部PCB的低损耗特性确保信号能在室内实现50米半径的稳定覆盖，支持每平方米数百个终端的高速接入。在这样的场景中，PCB的抗干扰能力尤为重要，可避免电梯、中央空调等设备产生的电磁噪声对信号的影响，保障办公视频会议、AR导航等应用的流畅体验。
工业制造园区：工业互联网对毫米波的高带宽、低时延需求迫切，毫米波小型基站在智能制造场景中承担着设备数据实时回传、机器视觉高清图像传输等任务。其PCB的稳定高频特性，可确保在车间多台机床同时工作的强电磁环境中，仍能维持10Gbps以上的传输速率，满足工业机器人控制指令的微秒级响应要求。同时，PCB的耐高温特性使其能适应车间35℃以上的常年工作环境，减少因温度过高导致的设备维护频率。
交通枢纽场景：在机场航站楼、高铁站等人员密集区域，毫米波小型基站需要应对突发的海量连接需求。PCB的高效散热设计保证了基站在同时为数千名旅客提供高速网络服务时，功率放大器等器件仍能稳定工作，避免因过热导致的带宽降速。其紧凑的布局设计也使基站能灵活安装在立柱、天花板等狭小空间，通过密集部署形成无缝覆盖，解决传统网络在人群密集处的拥塞问题。
智慧场馆应用：体育场馆、音乐厅等大型场馆在举办活动时，对高清视频直播、观众AR互动等业务的带宽需求激增。毫米波小型基站PCB的低损耗传输能力，可支持单基站提供1Gbps以上的峰值速率，满足数千名观众同时上传4K视频的需求。同时，PCB的稳定性能确保基站在大量无线设备同时接入时，信号收发的误码率控制在10^-6以下，保障直播画面的流畅性和互动指令的实时性。
毫米波小型基站PCB的技术演进，直接关系到5G网络能否充分释放毫米波频段的潜力。在材料技术的进步和工艺精度的提升下，未来的毫米波PCB将向更低损耗、更高集成度方向发展，为6G超宽带通信、空天地一体化网络等前沿领域提供更坚实的硬件支撑，持续推动无线通信向更深层次、更广范围的智能化覆盖演进。
