‌AI服务器PCB的40层堆叠技术解析

作者：深圳普林电路发布时间：2025年09月12日

分享:

AI服务器作为算力核心，其性能的提升至关重要。PCB作为AI服务器的关键组成部分，其技术革新对于服务器整体性能有着深远影响。40层堆叠技术在AI服务器PCB中的应用，成为解锁更高性能的关键密码。

AI服务器的发展对PCB提出了巨大的挑战。一方面，AI运算需要海量数据的高速传输与处理，这要求PCB具备极低的信号传输损耗与出色的信号完整性。传统PCB层数有限，在面对高频、高速信号时，信号干扰与衰减问题愈发严重，难以满足AI服务器对数据传输的严苛要求。另一方面，AI芯片的高度集成化与强大算力，带来了巨大的热量，如何在有限空间内实现高效散热，成为PCB制作的重要考量。40层堆叠技术正是在这样的背景下应运而生。

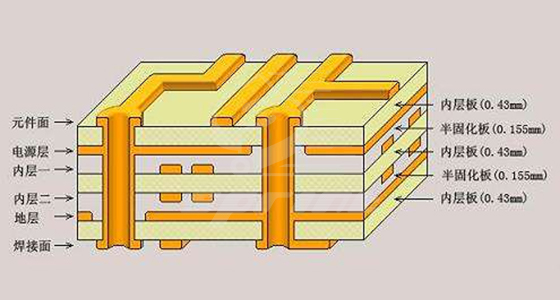

40层堆叠技术，从本质上说是通过增加PCB的层数，构建更为复杂且精密的电路布局。每一层都承担着特定的功能，如信号传输层、电源层与地层等。在信号传输方面，更多的信号层意味着可以铺设更多的线路，实现更密集的布线，极大地提升了数据传输的并行性。以高速数据接口为例，40层PCB能够为其提供独立且充足的信号传输路径，减少信号之间的串扰，确保数据以高速、稳定的状态传输，满足AI服务器中GPU、ASIC等芯片之间高达数百Gbps的数据交互需求。

电源层与地层在40层堆叠技术中也发挥着不可忽视的作用。电源层负责为各个芯片与组件稳定供电，多层电源层可以根据不同芯片的供电需求，进行精细化的电压分配与电流传输，降低电源噪声对信号的干扰。地层则如同信号的“安全卫士”，通过大面积的接地平面，为信号回流提供低阻抗路径，有效屏蔽外界电磁干扰，保障信号的纯净性。这种多层电源与地层的协同工作，如同为AI服务器打造了一个稳定、可靠的电力与电磁环境。

在散热方面，40层堆叠技术同样展现出独特优势。通过合理规划层间结构，可以将散热材料与金属层相结合，构建高效的散热通道。例如，在特定层中嵌入高导热系数的金属材料，将芯片产生的热量迅速传导至PCB的各个层面，再通过散热片等外部散热设备将热量散发出去。多层结构增加了热量传递的面积与路径，有效降低了芯片的工作温度，保障了AI芯片在高负载运算下的稳定性与可靠性。

从实际应用来看，40层堆叠技术已在众多先进的AI服务器中崭露头角。在大型数据中心的AI计算集群中，采用40层PCB的服务器能够显著提升集群的整体算力，加速数据处理与模型训练的速度，为诸如智能语音识别、图像识别等对实时性要求极高的AI应用提供坚实支撑。在云端AI服务领域，40层堆叠技术助力服务器实现更高效的数据存储与检索，提升云端服务的响应速度与用户体验。

随着AI技术的持续深入发展，对AI服务器PCB性能的要求将不断攀升。40层堆叠技术也将不断进化，在材料选择上，将探索更低介电常数、更低损耗的新型材料，进一步优化信号传输性能；在制造工艺上，将朝着更高精度、更高可靠性的方向发展，确保每一层的电路布局都精准无误，提升PCB的整体品质。同时，40层堆叠技术有望与其他先进技术，如芯片封装技术、散热技术等深度融合，共同推动AI服务器向更高性能、更低功耗、更小体积的方向迈进。

40层堆叠技术作为AI服务器PCB领域的前沿技术，正在重塑AI服务器的性能边界。它以其优越的信号传输能力、强大的电源管理与散热优势，成为推动AI技术迈向新高度的重要力量，在未来的AI发展蓝图中，必将书写更为精彩的篇章。
