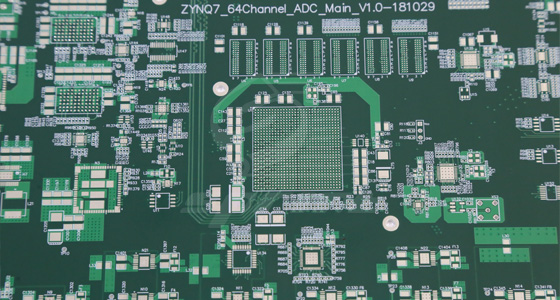

深圳PCB打样不仅承载着本地及全国电子企业的研发验证需求，更需满足高精度、短周期、多样化的市场要求。其打样流程经过多年产业实践优化，已形成一套标准化、精细化的操作体系，从文件处理到成品交付，每一步都聚焦“精准”与“高效”，为电子研发项目的快速推进提供坚实支撑。

第一步：打样文件接收与专业审核

深圳PCB打样的起点，是对客户提供的生产文件进行全面接收与严格审核，这是避免后续生产偏差的关键前提。客户需提交Gerber文件（包含线路层、阻焊层、丝印层等核心图层）、钻孔文件及特殊工艺说明。深圳打样企业通常配备专业技术团队，借助自动化文件检查工具与人工复核结合的方式，对文件进行多维度审核：

完整性审核：确认图层是否齐全（如是否遗漏电源层、接地层）、钻孔文件是否包含所有孔位信息是否完整，避免因文件缺失导致生产中断；

规范性审核：检查Gerber文件格式是否标准、图层命名是否清晰、坐标定位是否统一，防止格式不兼容引发图形错位；

工艺可行性审核：结合自身设备能力与工艺水平，判断文件要求是否可实现（如线宽线距是否符合设备加工能力、盲埋孔是否适配层压工艺），若存在问题，及时与客户沟通调整，确保打样方案兼具可行性与经济性。

第二步：基材选型与预处理

文件审核通过后，进入基材准备阶段。深圳PCB打样企业依托本地完善的供应链，可快速获取各类基材，根据客户要求精准选型——例如高频信号传输类打样选用低介电常数基材，高功率产品打样选用高导热金属基板。

基材预处理需严格把控两个核心环节：

裁切：根据打样尺寸要求，使用数控裁切机将基材裁切成对应大小，确保尺寸精度符合标准，同时避免裁切过程中产生基材开裂、边缘毛刺等问题；

表面清洁：通过化学清洗或物理打磨去除基材表面的油污、粉尘等杂质，若为多层板打样，还需对基材进行烘干处理，降低层压时产生气泡的风险，为后续线路制作奠定平整、洁净的基础。

第三步：线路制作与图形转移

线路制作是PCB打样的核心环节，直接决定打样产品的电气性能。深圳打样企业多采用成熟的“干膜法”工艺，流程如下：

贴膜：将感光干膜均匀覆盖在基材铜箔表面，通过热压辊使干膜紧密贴合，确保无气泡、无褶皱；

曝光：根据Gerber文件中的线路图形，使用高精度曝光机将图形转移至干膜上，曝光时需严格控制曝光能量与对位精度，避免线路偏移；

显影：将曝光后的基材放入显影液中，去除未曝光的干膜部分，使线路图形清晰显现，显影时间需根据干膜类型与厚度调整，防止显影不彻底或过度显影导致线路残缺；

蚀刻：采用酸性蚀刻液去除未被干膜保护的铜箔，保留线路图形，蚀刻过程中需控制蚀刻温度与蚀刻速度，确保线路边缘光滑、线宽误差符合客户要求；

脱膜：蚀刻完成后，使用脱膜液去除残留的干膜，露出完整的线路图形，至此线路制作阶段完成。

第四步：孔加工与金属化（多层板打样专属）

若为多层PCB打样，线路制作完成后需进行孔加工与金属化，实现层间线路互联：

钻孔：根据钻孔文件要求，使用数控钻孔机在基材上钻出导通孔、盲孔或埋孔，钻孔时需根据孔径大小调整转速与进给速度，确保孔位精度与孔壁质量（无毛刺、无孔偏）；

孔壁处理：通过去毛刺、化学清洗等步骤去除钻孔产生的孔壁杂质与树脂碎屑，随后进行微蚀处理（轻微蚀刻铜箔表面），增加孔壁与金属层的结合力；

化学沉铜：将基材放入沉铜液中，通过化学反应在孔壁沉积一层薄铜，实现孔壁导电；

电镀铜：对沉铜后的基材进行电镀处理，将孔壁铜层加厚至客户要求，确保层间电流传输稳定，电镀时需控制电流密度与电镀时间，避免出现铜层不均、针孔等缺陷。

第五步：阻焊涂覆与丝印

阻焊涂覆与丝印环节主要为打样产品提供保护与标识：

阻焊涂覆：采用丝网印刷或喷涂方式，在基材表面（除焊盘外）涂覆阻焊油墨（通常为绿色，也可根据客户要求选用其他颜色），随后进行预烘、曝光（根据阻焊层图形曝光）、显影（去除未曝光阻焊油墨）与固化，固化后的阻焊层可保护线路免受外界环境侵蚀（如湿气、灰尘），防止焊接时出现短路；

丝印：使用丝印机在阻焊层表面印刷字符、图标等标识（如元件标号、极性符号），丝印油墨需与阻焊层结合紧密，字符清晰可辨，印刷完成后进行烘干固化。

第六步：表面处理与成品检测

表面处理可提升焊盘的焊接性能与抗氧化能力，深圳PCB打样常见的表面处理方式包括：

沉金：在焊盘表面沉积一层薄金，底层为镍层，具有良好的焊接性与耐腐蚀性，适合高精度焊接场景；

镀锡：在焊盘表面电镀一层锡，成本较低，焊接操作简便；

OSP：在焊盘表面形成一层有机保护膜，可有效防止焊盘氧化，适合短周期使用的打样产品。

表面处理完成后，进入成品检测阶段，深圳打样企业通常采用“全检+抽样检测”结合的方式：

外观检测：通过人工或AOI自动光学检测设备检查线路是否完整、阻焊层是否有漏印/刮伤、丝印字符是否清晰、表面处理是否均匀；

电气性能检测：使用飞针测试机或针床测试机，对打样产品的导通性、绝缘电阻、耐电压等参数进行检测，确保无开路、短路等问题；

尺寸检测：使用卡尺、二次元测量仪等设备测量产品尺寸、线宽线距、孔径等关键参数，验证是否符合客户要求；

可靠性测试（按需）：若客户有特殊要求，还可进行高温高湿、冷热冲击等可靠性测试，验证打样产品的环境适应性。

第七步：成品交付

检测合格的PCB打样产品，经清洗、包装后，根据客户要求选择快递或上门交付方式。深圳凭借便捷的物流网络，本地客户通常可实现短时间内交付，全国范围内客户也能快速收到产品，部分紧急打样订单可通过优化生产流程实现加急交付，充分体现深圳PCB打样的“快速响应”优势。

深圳PCB打样流程的每一步都凝聚着产业技术沉淀与精细化管理经验，从文件审核的严谨性到生产环节的精准度，再到交付环节的高效性，全方位满足电子研发企业的打样需求。依托深圳电子产业生态优势，本地打样企业还可根据客户反馈快速调整工艺，为研发项目的迭代优化提供灵活支持，成为电子创新落地的重要助推力。
