多层PCB板加工8层12层工艺

作者：深圳普林电路发布时间：2026年07月03日

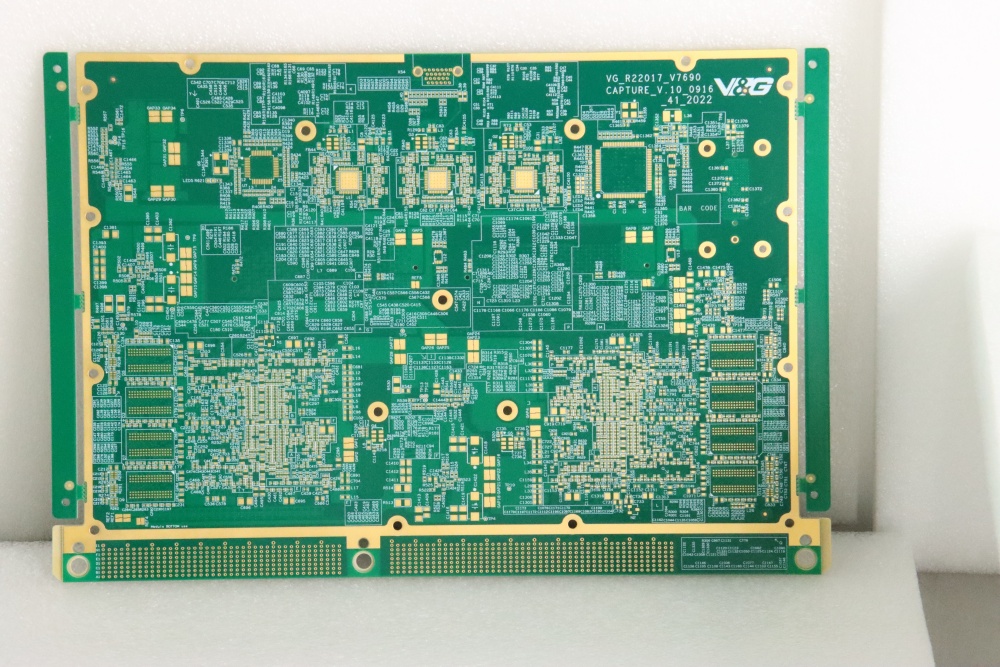

多层PCB板凭借多层导电结构、稳定的电气性能，广泛应用于通信、服务器、工业控制等高端领域。8层与12层PCB属于高多层线路板范畴，加工流程繁复，对设备精度、工艺参数、环境管控要求极高。二者整体工序框架相近，但因层数递增，在叠构组合、层压次数、对位精度、钻孔电镀等核心环节存在明显差异。下面结合生产实操，梳理两类多层PCB板全加工流程与关键工艺要点。

一、前期材料预处理与叠层规划

材料预处理是保障板体稳定性的基础，8层与12层PCB均以覆铜板芯板、半固化片（PP片）、铜箔为核心原料，仅在叠层组合方式上区分工艺路径。原材料入场后，首先进行裁切作业，按照生产规格将整卷覆铜板裁切成标准尺寸芯板，裁切边缘需光滑无毛刺，避免后续工序出现板材分层问题。随后开展板材烘烤除潮，高多层板材内部易吸附水汽，高温烘烤可彻底排出水分，从源头规避层压后气泡、分层等缺陷。在叠层组合上，8层PCB主流采用2+4+2或4+4的对称叠构模式，整体分为两大模块或三大模块，仅需两次完整压合即可完成整体融合，对称结构能有效抵消热应力，降低板体翘曲概率。12层PCB层数更多，内部导电层与绝缘层数量翻倍，常规选用4+4+4三段式叠构，需要进行三次独立压合作业，每一段叠组都要单独完成内层制作、棕化、预叠等工序，层数越多，层间堆叠复杂度与累积偏差风险越高，对叠层顺序的管控也更为严苛。半固化片作为层间绝缘与粘接材料，两类板材均根据绝缘厚度、阻抗要求选用对应规格，叠层时严格遵循芯板与半固化片交替排布的规则。

二、内层线路制作工艺

内层是多层PCB板信号传输的核心载体，8层与12层PCB的内层制作流程一致，均包含板面处理、图形转移、蚀刻、去膜、检测及棕化等工序，12层PCB因内层数量更多，对批量加工一致性要求更高。

（一）板面清洁与粗化

裁切后的芯板首先进入清洗生产线，通过化学药液与高压水洗去除板面油污、粉尘及氧化层。随后对铜面进行微粗化处理，提升后续感光膜与铜面的结合力，防止图形转移过程中出现脱膜、线路缺损问题。整道清洁工序全程在无尘车间内完成，空气中悬浮颗粒需严格管控，避免杂质附着板面。

（二）图形转移与蚀刻

清洁完成的芯板均匀贴附感光干膜，借助激光直接成像设备完成图形复刻，该方式对位精度高，可满足精细线路的加工需求。成像后利用显影药液溶解未感光区域的干膜，露出待蚀刻的铜箔区域。接下来进入蚀刻工序，采用专用蚀刻液去除裸露的多余铜箔，仅保留完整的内层导电线路。加工过程中实时管控药液温度、喷淋压力，严控线路侧蚀量，保证线路边缘规整。蚀刻结束后，通过褪膜药液清除板面残留干膜，露出纯铜线路。

（三）内层检测与棕化处理

所有内层芯板统一经过自动光学检测设备扫描排查，快速识别线路断路、短路、缺口等瑕疵，不良板材直接分拣返工。合格芯板进入棕化工序，这是多层板层压前的关键步骤。通过化学处理在铜线路表面生成一层均匀粗糙的氧化层，大幅提升铜面与半固化片的结合强度，杜绝层间剥离现象。12层PCB内层数量多于8层，棕化参数需统一校准，确保每一块内层芯板的粗化效果保持一致。

三、分层压合核心工艺

层压是多层PCB成型的核心工序，也是8层与12层PCB工艺差异显著的环节。层数增加会带来压合次数、对位精度、温控曲线、压力参数的全面升级，直接决定整板的结构强度与良率。

（一）预叠与定位

按照预设叠层结构，将完成棕化的内层芯板、半固化片、外层铜箔依次堆叠组合。8层PCB因压合次数少，多采用机械销钉定位，层间偏移量可控制在合理范围。12层PCB经过三次分段压合，层间累积偏差风险大幅上升，中段叠组与整体叠合需启用激光定位系统，定位精度远高于传统机械定位，保障数十层结构精准对齐。堆叠完成后进行临时铆合，防止转运过程中层位错位。

（二）真空热压固化

堆叠完成的板组送入真空层压机，真空环境可彻底排出层间空气，避免形成气泡。两类板材均采用分段升温、梯度加压的模式，先低温预压使半固化片初步熔融流动，填充层间微小缝隙；再提升温度与压力进行主压，让半固化片充分浸润芯板表面；最后恒温完成后固化，使树脂完全硬化，将所有层结构粘接为一个整体。8层PCB两次压合的温控、压力参数区间相对宽泛，工艺容错率较高。12层PCB每一次分段压合都要单独设定温控曲线，多次热压会持续累积热应力，因此升降温速率、保温时长、压力大小都需要精细化调控，单次压合的保温时间更长，以此保证多层树脂同步固化，防止板体变形、内部应力不均。每一轮压合完成后，板材自然冷却至室温，再进入下一轮叠合与压合，直至完成全部层数整合。

四、钻孔与孔金属化工艺

压合完成的整板进入钻孔工序，孔体是实现层间导通的关键通道，板体厚度、层数的差异，让8层与12层PCB在钻孔参数、加工难度、电镀工艺上形成明显区分。

（一）机械钻孔

高多层板统一使用硬质合金钻头进行机械钻孔，针对不同孔径需求匹配对应钻头规格。8层PCB板体厚度偏小，钻孔深度浅，钻孔转速、进刀速度参数设置常规，孔位精度易把控。12层PCB整体厚度更大，钻孔深度增加，加工时需降低钻头进给速度、优化转速，同时增加钻孔排屑频次，防止钻头高温磨损、孔壁出现毛刺、孔位偏移。钻孔完成后，对所有孔位进行去毛刺、除胶渣处理，清除钻孔过程中残留的树脂碎屑与铜屑，保证孔壁光滑整洁。

（二）孔金属化与电镀

钻孔后的板材首先进行化学沉铜处理，在绝缘孔壁上沉积一层薄铜，构建基础导电层，实现孔壁初步导通。随后进入整板电镀工序，通过电解作用加厚孔壁铜层与板面铜层，保障层间导通的稳定性。8层PCB常规采用普通直流电镀即可满足孔铜厚度要求。12层PCB层数多、导电层衔接路径长，部分密集孔径区域电流分布不均，需采用分段电镀或脉冲电镀工艺，让孔壁铜层厚度均匀一致，避免局部铜层过薄引发导通故障。对于部分高密度12层板，还会根据需求采用填孔电镀工艺，适配复杂孔型结构。电镀完成后，检测孔铜厚度与导通状态，剔除孔壁铜层缺损的板材。

五、外层线路制作工艺

经过钻孔与孔金属化的整板，开始制作外层线路，该工序流程与内层线路制作基本一致，但因整板已成型，管控标准更为严格。首先对板面进行全面清洁与粗化，去除电镀残留杂质，再贴附感光干膜，通过激光成像、显影、蚀刻、褪膜一系列工序，形成外层导电线路。相较于内层，外层线路直接暴露在外部环境中，蚀刻后会重点检查线路边缘、线宽尺寸，保证外观与性能达标。工序完成后再次使用光学检测设备全检，排查外层线路各类外观缺陷。

六、阻焊、表面处理与外形加工

（一）阻焊涂覆

外层线路检测合格后，在整板表面涂覆阻焊油墨，经过预烤、曝光、显影、固化等工序，仅保留导电区域外露，其余板面被阻焊层覆盖。阻焊层可隔绝外界水汽、粉尘，防止线路氧化与短路，同时提升板材绝缘性能。8层与12层PCB在此工序工艺基本统一，仅根据应用场景选用不同性能的阻焊油墨。

（二）表面处理

根据使用场景选择对应的表面处理方式，常见工艺包括化学镀镍金、有机保焊膜、热风整平等。该工序主要作用是保护外露导电区域，提升抗氧化能力与连接性能，两类多层板可按照终端需求灵活匹配工艺。

（三）外形加工

利用数控锣机或模具冲切，将板材加工为客户要求的外形尺寸，裁切多余边框。加工完成后打磨板边，保证边缘平整光滑，无尖锐棱角、分层、崩边等问题。

七、终检与成品分选

成品阶段开展全维度检测，分为外观检测、尺寸检测与电气导通检测三大板块。外观检测依靠人工与光学设备结合，检查板面油墨、线路、孔位有无破损、污渍、色差；尺寸检测使用精密仪器核验板厚、外形尺寸、孔位坐标，确保各项参数符合标准；电气检测采用专业设备逐点测试层间导通与绝缘性能，排查隐性断路、短路问题。经过全部检测合格的8层、12层多层PCB板，完成清洁、防潮包装后入库。对于检测出的不良品，按照缺陷类型分类记录，为后续工艺优化提供数据支撑。

8层与12层多层PCB板的加工，是一套环环相扣的精密化工序体系。二者基础加工逻辑相通，核心差距集中在叠层组合、压合次数、对位精度、钻孔电镀四大板块。12层PCB因层数翻倍，工艺复杂度、加工难度、精度标准全面提升，对生产设备、工艺参数调试、车间环境管控的要求远高于8层PCB。在实际生产中，每一道工序的参数微调、细节管控，都会直接影响成品良率与使用稳定性。只有严格遵循多层板加工规范，针对不同层数板材优化对应工艺方案，才能产出性能稳定、品质达标的高多层PCB产品，满足各类高端电子设备的应用需求。
