3阶HDI盲埋孔线路板孔深比要求

来源:深圳普林电路 日期:2025-03-05 浏览量:

HDI线路板领域,3阶HDI盲埋孔线路板凭借出色的电气性能和高密度布线能力,广泛应用于高端电子设备,如5G基站设备、高性能服务器以及先进的智能手机等。其中,孔深比作为一项关键参数,对线路板的整体性能有着举足轻重的影响。合理控制孔深比是确保3阶HDI盲埋孔线路板实现高效、稳定信号传输的重要前提。


一、孔深比的定义与内涵

孔深比是指3阶HDI盲埋孔线路板中,盲孔或埋孔的深度与孔径的比值。例如,一个盲孔深度为0.3mm,孔径为0.1mm,其孔深比即为3:1。在3阶HDI线路板中,存在着不同类型的盲孔和埋孔,它们各自的孔深比要求会根据线路板的设计用途和电气性能需求而有所差异。一般来说,孔深比越大,意味着在有限的空间内实现了更深的连接,但同时也增加了加工难度和对工艺精度的要求。

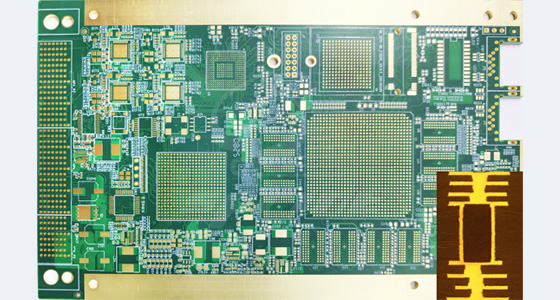

3阶HDI盲埋孔线路板

二、孔深比对线路板性能的影响

(一)信号传输性能

信号完整性:合适的孔深比有助于维持信号的完整性。当孔深比不合理时,例如孔深过大而孔径过小,会导致信号在传输过程中产生较大的电阻、电感和电容效应。这会引发信号的反射、衰减和延迟,严重影响信号的质量。在高速信号传输场景下,如5G通信频段,信号对线路板的孔深比要求极为严格,微小的孔深比偏差都可能导致信号失真,从而降低通信的可靠性和数据传输速率。

电磁干扰:孔深比还与电磁干扰密切相关。不合理的孔深比可能会使孔周围的电场和磁场分布不均匀,产生电磁泄漏和串扰现象。在3阶HDI线路板中,众多的盲孔和埋孔相互交织,如果孔深比不符合要求,就容易在不同信号传输路径之间形成干扰,影响整个线路板的电磁兼容性,进而降低电子设备的抗干扰能力。


(二)机械性能与可靠性

孔壁质量:孔深比直接影响孔壁的质量和稳定性。较大的孔深比会增加钻孔过程中孔壁的粗糙度和不平整度,使孔壁更容易出现分层、裂纹等缺陷。这些缺陷不仅会影响信号传输,还会降低线路板的机械强度,在后续的组装和使用过程中,可能导致孔壁破裂,引发线路板的断路或短路故障,严重影响线路板的可靠性和使用寿命。

层间连接强度:对于3阶HDI盲埋孔线路板,良好的层间连接是确保整体性能的关键。合适的孔深比能够保证孔内金属化层与各层线路之间形成牢固的连接。如果孔深比不合适,可能导致金属化层在孔内的附着性不佳,在受到机械应力或热应力时,层间连接容易失效,影响线路板的机械性能和长期可靠性。


三、3阶HDI盲埋孔线路板孔深比的设计要求

(一)根据信号类型与频率确定孔深比

在设计3阶HDI盲埋孔线路板时,首先要考虑信号的类型和频率。对于高频信号,如射频信号,为了减少信号传输损耗和反射,通常需要较小的孔深比,以保证信号传输路径的短捷和低阻抗。一般来说,在高频电路部分,孔深比可能控制在2:1-4:1之间。而对于低频信号或电源信号,对孔深比的要求相对宽松,但也需要根据具体的电路设计和电流承载能力进行合理选择,以确保信号的稳定传输和线路板的电气性能。


(二)结合线路板层数与布局优化孔深比

3阶HDI线路板的层数和布局也对孔深比有着重要影响。不同的层数意味着不同的信号传输路径和电气连接需求。在多层线路板中,盲孔和埋孔需要精确地连接不同的内层线路,因此孔深比要根据各层之间的距离和布线密度进行优化。例如,在布线密度较高的区域,为了实现更多的连接,可能需要采用较小孔径和适当的孔深,以保证孔深比在合理范围内。同时,要考虑线路板的整体结构和机械强度,避免因过度追求高密度布线而导致孔深比不合理,影响线路板的性能。


3阶HDI盲埋孔线路板的孔深比作为影响线路板性能的关键参数,在设计、制造和质量控制等各个环节都需要给予高度重视。合理的孔深比设计能够确保线路板实现良好的信号传输性能、机械性能和可靠性。通过选择合适的钻孔工艺、优化孔壁处理和金属化工艺,并采用有效的检测方法和严格的质量控制措施,能够精确控制孔深比,满足3阶HDI盲埋孔线路板在高端电子设备领域的应用需求。
