4层PCB板结构

来源:深圳普林电路 日期:2023-11-27 浏览量:

现代电子领域的蓬勃发展离不开印刷电路板(PCB)的不断演进。而在各类PCB中,4层PCB板结构因其独特的设计和性能在众多应用中脱颖而出。4层PCB板,顾名思义,由四层基材构成,为电子工程提供了更为灵活和高效的解决方案。本文将深入剖析4层PCB板的结构特点,并探讨其在电子设备中的广泛应用。

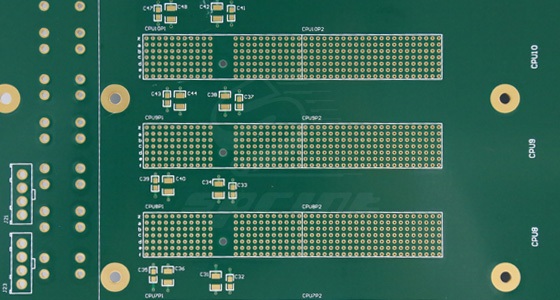

 4层PCB板结构

1、让我们深入了解4层PCB板的具体结构。

这种板子通常由两层内部导体层和两层外部基材层组成。内部导体层负责连接各种电子元件,形成电路,而外部基材层则起到支持和绝缘的作用。这样的设计使得电子工程师能够更加灵活地布置电路元件,提高电路的集成度和性能。


2、4层PCB板的结构优势在于其良好的信号隔离性能。

内部的导体层通过电气绝缘材料分隔,有效地隔离了不同层次的信号。这种信号隔离性能对于复杂的电子设备至关重要,特别是在高频率和高密度的应用中。通过合理设计和布局内部层,4层PCB板能够降低信号干扰,提高电路稳定性,保证设备的可靠性。


3、4层PCB板结构设计也有利于散热。

电子设备在运行过程中会产生大量的热量,而有效的散热对于维持设备正常运行至关重要。4层PCB板通过增加内部导体层的同时,也增加了导热通道,有助于热量的传递和散发。这使得电子设备在高负载运行时能够更好地保持稳定的温度,延长设备的使用寿命。


4、4层PCB板在布线方面也表现出色。

内部的导体层允许更为复杂和紧凑的布线设计,减小了电路的空间占用。这对于轻量化和小型化的电子设备设计至关重要。同时,复杂的布线设计也为不同功能模块的集成提供了可能,使得电子设备在体积小的同时保持强大的功能性能。


4层PCB板结构在现代电子工程中发挥着重要作用,其独特的结构设计为电子设备提供了灵活性、性能稳定性和散热性能,使得它成为各种应用中的理想选择。随着科技的不断发展,我们可以期待4层PCB板在更多领域展现出更为广泛的应用,为电子工程带来更多的创新和突破。‍
