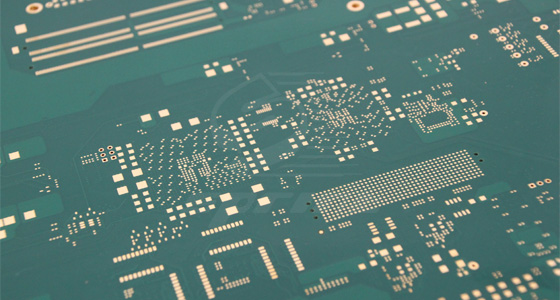

盲埋孔线路板的应用越来越广泛，其能够实现更高效的信号传输和更高的集成度。而这背后，激光钻孔与叠孔技术作为盲埋孔线路板厂家的核心工艺，发挥着举足轻重的作用。这两项技术的不断发展与创新，推动着盲埋孔线路板性能的持续提升，满足了日益增长的电子设备小型化、高性能化需求。

激光钻孔技术

原理与工作机制：激光钻孔技术是利用高能量密度的激光束照射线路板材料，瞬间使材料汽化或熔化，从而形成微小的孔洞。在盲埋孔线路板制造中，通过精确控制激光的功率、脉冲宽度和照射时间，能够在不同的基板材料上，如刚性的覆铜板、柔性的聚酰亚胺薄膜等，钻出直径极小的微孔。这些微孔可以作为盲孔或埋孔的起始点，连接线路板的不同层，实现电气连接。

技术优势：其一，高精度是激光钻孔的显著优势。它能够实现极小的孔径和极高的孔位精度，一般孔径可小至几十微米，孔位偏差控制在极小范围内，这对于高密度布线的盲埋孔线路板至关重要，能够确保线路连接的准确性和稳定性。其二，加工速度快，相比传统的机械钻孔方式，激光钻孔无需物理接触，避免了机械磨损和加工应力，大大提高了生产效率。其三，灵活性高，激光钻孔可以在各种复杂形状和材质的线路板上进行加工，适应不同的设计需求。

应用场景与挑战：在多层盲埋孔线路板中，激光钻孔用于制作内层之间的连接孔，以及外层与内层的连接盲孔。随着线路板密度的不断提高，对激光钻孔的精度和效率要求也越来越高。目前面临的挑战主要是如何进一步降低钻孔成本，同时提高钻孔质量，减少钻孔过程中产生的毛刺、残渣等缺陷，以满足更高端电子设备的制造需求。

叠孔技术

技术原理与特点：叠孔技术是在多层线路板中，将不同层的孔进行重叠设计和加工，实现更高效的电气连接。通过特殊的工艺控制，使上下层的孔在位置上精确对齐，然后采用电镀等方式填充金属，形成可靠的导电通路。这种技术可以减少线路板的层数，降低成本，同时提高信号传输的效率，因为减少了信号在层间传输的路径长度。

优势体现：叠孔技术的优势在于能够优化线路板的空间布局，提高布线密度。在有限的空间内，通过叠孔可以实现更多的电气连接，满足电子设备功能日益复杂的需求。此外，由于减少了线路板的层数，还能降低材料成本和制造成本，提高生产效率。同时，叠孔技术有助于提高线路板的整体可靠性，减少因层间连接不良导致的故障。

应用难点与解决措施：在应用叠孔技术时，最大的难点在于确保孔的精确对齐和良好的金属填充。为了解决孔对齐问题，厂家采用高精度的定位系统和先进的加工设备，在每层线路板加工时严格控制孔的位置精度。对于金属填充，研发新型的电镀工艺和材料，提高金属的填充率和附着力，确保叠孔的导电性和可靠性。

激光钻孔与叠孔技术堪称盲埋孔线路板制造的技术基石。前者凭借高精度、高效率和加工灵活性，为线路板打造出精准且细密的连接孔，确保信号传输稳定，满足了线路板高密度布线的需求；后者通过优化孔位设计，实现电气连接高效化，在降低成本的同时提升了线路板可靠性。当下，这两项技术已深度融入电子制造的各个环节，推动着电子产品不断革新。
