HDI盲埋孔线路板的工作原理是什么?

来源:深圳普林电路 日期:2024-01-31 浏览量:

HDI(High Density Interconnect)盲埋孔线路板是一种在电子设备中越来越受欢迎的高密度线路板。它通过独特的设计和先进的制造工艺,实现了更高的线路密度、更好的信号完整性和更小的尺寸。HDI盲埋孔线路板利用盲孔和埋孔技术,将内部层与外部层电路连接,大大提升了线路板的可靠性和性能。

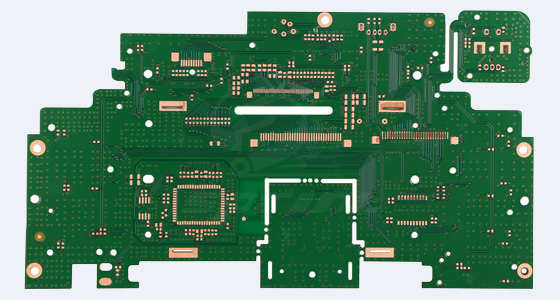

HDI盲埋孔线路板

一、多层设计和层间互连

HDI盲埋孔线路板采用多层设计,允许在有限的空间内实现更多的线路和连接。通过层与层之间的盲孔和埋孔,实现了不同层之间的信号传输。这种层间互连的设计不仅提高了线路板的布线效率,还减小了电路板的尺寸,使其适应更小型化的设备需求。


二、先进的钻孔技术

HDI盲埋孔线路板的制造过程中,钻孔技术是很重要的一步。由于HDI线路板中的盲孔和埋孔较小且密集,传统的机械钻孔技术很难满足要求。因此,采用了先进的激光钻孔技术,能够实现更高的精度和更小的孔径。激光钻孔技术不仅可以准确地形成盲孔和埋孔,还避免了机械钻孔中可能造成的振动和热量累积问题。


三、电镀与金属化处理

HDI盲埋孔线路板的盲孔和埋孔需要进行电镀和金属化处理,以保证其具备良好的导电性和信号传输能力。电镀和金属化过程中,需要注意控制电镀层的厚度和均匀性,以避免可能出现的导通问题和信号衰减。同时,选用合适的电镀金属材料,如铜或镍金属化,在提供良好导电特性的同时,也有利于保护线路板免受氧化和腐蚀的影响。


HDI盲埋孔线路板通过先进的制造工艺实现了更高的线路密度、更好的信号完整性和更小的尺寸。多层设计和层间互连、先进的钻孔技术以及电镀与金属化处理是实现这些特性的关键工艺。然而,制造HDI盲埋孔线路板也面临着一些挑战,如制程能力和成本控制等方面的问题。随着科技的不断进步,相信HDI盲埋孔线路板的制造工艺将不断突破和改进,满足电子设备对更高性能和更小尺寸的需求。
