高频微波技术已成为众多先进领域的关键支撑，从5G通信的高速数据传输，到卫星通信的远距离信号收发，从雷达系统的精准探测，到汽车自动驾驶的安全保障，高频微波技术无处不在。而在这一系列前沿科技应用的背后，高频微波电路如同精密的神经脉络，连接并驱动着整个高频微波系统的高效运行。

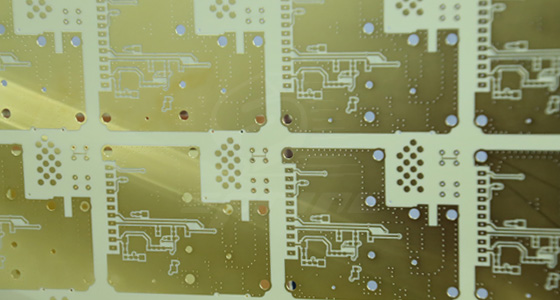

一、独特材料，奠定性能基石

高频微波电路板对材料的要求极为严苛，常用的基材包括PTFE、陶瓷填充的PTFE以及FR4等。这些材料具备低介电常数和低损耗因子的特性，这对于减少信号在传输过程中的损失和干扰至关重要。以PTFE为例，其介电常数通常在2.0-2.3之间，损耗因子在0.0009-0.002之间，能极大程度降低信号传输时的衰减，保证信号的完整性和准确性。在一些对信号传输质量要求极高的卫星通信设备中，PTFE材料制成的高频微波电路板能有效减少信号在长距离传输过程中的损耗，确保地面站与卫星之间稳定、高效的通信。同时，为了进一步提升导电性能和信号传输速度，高频微波电路板采用高纯度、低电阻率的铜箔。高纯度铜箔的使用，降低了电阻对信号的阻碍，使信号能够以更快的速度在电路板上传输，满足高频信号快速处理的需求。

二、精细设计，攻克技术难题

在高频微波电路板的设计过程中，面临着诸多复杂的技术挑战。由于高频信号的特性，对线路布局、阻抗匹配等方面有着极高的要求。线路布局需极为精密，高速信号线路要尽可能缩短长度，以减少信号传输过程中的衰减与延迟。例如，在5G基站的高频微波电路板设计中，信号传输频率高达数GHz，线路长度的微小变化都可能对信号质量产生显著影响。因此，设计师们会通过精确的计算和模拟，优化线路走向，确保信号在最短的路径上传输。阻抗匹配也是设计中的关键环节，若阻抗不匹配，信号在传输过程中会发生反射，导致信号失真和传输效率降低。为了实现良好的阻抗匹配，设计师需要精确控制导线的宽度、厚度和间距。通过先进的设计软件和精密的制造工艺，将导线宽度和厚度控制在极小的公差范围内，同时合理设置导线间距，减少信号之间的串扰，保证信号的稳定传输。此外，电磁兼容性设计也不容忽视，设计师需要预测电路布局中的电磁场影响，并通过合理的布局和屏蔽措施来减少干扰，确保高频微波电路板在复杂的电磁环境中能够正常工作。

三、精密制造，保障品质卓越

高频微波电路板的制造工艺堪称精密复杂，每一个环节都关乎着电路板的最终性能和质量。层压工艺是制作多层高频板的关键步骤，在这一过程中，必须确保各层的精确对齐，避免层间偏差影响电路性能。高精度的层压设备和先进的对准技术被广泛应用，通过精确控制压力和温度，使各层紧密结合，不产生气泡或分层现象。例如，一些高端制造企业采用的真空层压技术，能够在层压过程中排除空气，使层间结合更加紧密，提高电路板的整体性能。线路制作与蚀刻同样要求极高的精度，为了确保阻抗匹配并最小化信号损失，导线的宽度、厚度和间距必须精确控制。紫外线光刻技术在这一环节发挥着重要作用，它能够实现高精度的线路制作，提升线路精度和一致性，优化信号的传输。钻孔与镀铜工艺也不容小觑，高频板上的孔需要更高的位置精度和更小的公差，镀铜过程要保证孔壁均匀且光滑，减少信号反射和串扰。先进的电镀处理技术则用于增强线路的导电性能和抗腐蚀性，延长电路板的使用寿命。在表面处理方面，高质量的金或银电镀工艺被采用，防止线路氧化并提供良好的电气接触；同时，在铜层上涂覆阻焊层，保护铜层不受污染和腐蚀，确保电路板在各种环境下都能稳定运行。

四、严格检测，确保稳定可靠

为了保证高频微波电路板的质量和性能，严格的测试与品质控制流程贯穿整个生产过程。时域反射计用于测量阻抗和信号完整性等参数，通过发射脉冲信号并分析反射信号，能够快速检测出线路中的阻抗不匹配、断路、短路等问题。网络分析仪则专注于测试高频信号的传输特性，如信号的增益、相位等，确保电路板在高频工作状态下的性能符合设计要求。飞针测试、光学检测和功能检测等多种手段相结合，对每一块完成的高频微波电路板进行全面检测，确保没有任何缺陷。在生产过程中，还会定期检查各项参数，如蚀刻精度、层压品质等，确保每一步都符合严格的工艺要求。通过这种全方位、多层次的检测体系，高频微波电路板的质量得到了可靠保障，为其在各种高端应用领域的稳定运行奠定了坚实基础。

高频微波电路板作为现代科技发展的重要基石，正随着科技的进步不断演进。其在材料选择、设计理念、制造工艺和检测手段等方面的持续创新，将进一步推动5G通信、卫星导航、雷达探测、汽车电子等众多前沿领域的发展，为人类社会的进步带来更多可能。
