PCB层叠结构是决定其性能的关键因素。从简单的双面板到复杂的多层板，PCB层叠如同搭建电路板大厦的框架，承载着信号传输、电源分配、电磁屏蔽等重要功能，深刻影响着电子设备的稳定性与可靠性。

一、PCB层叠的基本概念与构成

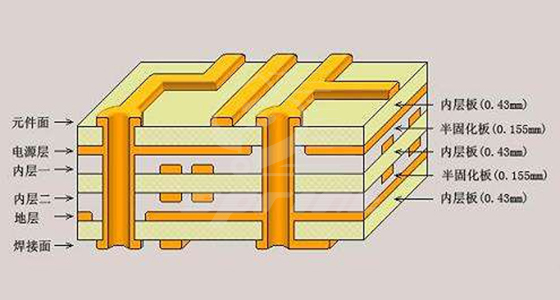

PCB层叠，本质上是印刷电路板各层的堆叠组合方式。一块完整的PCB通常由信号层、电源层、接地层以及绝缘介质层构成。信号层如同信息传递的“高速公路”，负责承载电子信号的传输；电源层为电路板上的电子元件提供稳定的电力支持；接地层作为信号的参考电位，不仅为信号传输构建稳定回路，还能有效屏蔽电磁干扰；绝缘介质层则像坚固的“隔离墙”，将各导电层分隔开来，防止短路，保障各层之间互不干扰。

以常见的4层板为例，典型的层叠结构由顶层（信号层）、第二层（接地层）、第三层（电源层）、底层（信号层）组成。这种结构在一些对性能要求不高的电路中能满足基本需求。但随着电子设备向高速化、复杂化发展，6层、8层甚至更多层的PCB逐渐成为主流。更多的层数意味着更充裕的布线空间、更稳定的电源分配以及更好的信号完整性保障。

二、各层在PCB层叠中的作用

1.信号层

信号层是PCB实现电路功能的核心载体，承担着传输各种电信号的重任。在高速电路中，信号层的性能直接影响信号完整性。为减少外界干扰，高速信号通常布置在靠近接地层的信号层，借助接地层的屏蔽特性，降低电磁干扰对信号的影响。同时，信号层的布线走向也十分关键，需避免长距离平行走线和直角走线，防止信号反射和串扰。例如在USB3.0等高速数据传输接口中，信号层的精准布局对保障数据正确传输至关重要。

2.电源层

电源层的核心任务是为电路板上的电子元件供应稳定电源。在多层PCB中，专门设置的电源层可将不同电压等级的电源分隔开，避免相互干扰。电源层与接地层紧密相邻，通过缩小两者间的距离，能够降低电源平面的阻抗，提升电源分配效率，减少电源噪声。此外，电源层还需合理分区和隔离，确保不同功能模块都能获得稳定且互不干扰的电源供应。像计算机主板，就依赖电源层为CPU、显卡、内存等不同组件提供稳定电力，保障各组件正常运行。

3.接地层

接地层在PCB层叠中扮演着多重关键角色。它为信号传输提供稳定的参考电位，确保信号准确传输与接收；其良好的屏蔽性能，能有效阻挡外界电磁干扰入侵电路板内部，同时减少电路板自身的电磁辐射，提升电磁兼容性；此外，接地层还为电源层提供低阻抗的回流路径，进一步降低电源噪声。在设计时，接地层常采用大面积铺铜的方式，减小接地电阻，增强接地效果。在医疗电子设备、航空航天设备等对电磁兼容性要求极高的领域，接地层的作用尤为重要。

4.绝缘介质层

绝缘介质层位于各导电层之间，主要作用是实现电气隔离，防止不同导电层短路。其材料性能对PCB电气性能影响显著。常见的绝缘介质材料有环氧树脂、聚四氟乙烯等，不同材料的介电常数和介质损耗角各异，这些参数会影响信号的传输速度和损耗。在高速电路中，通常会选用介电常数低、介质损耗角小的绝缘介质材料，以降低信号传输延迟和损耗，保障信号完整性。

三、不同层数PCB的典型层叠方案

1.4层板

4层板是基础的多层板结构，其常见层叠方案为顶层（信号层）、第二层（接地层）、第三层（电源层）、底层（信号层）。这种结构适用于对性能要求不高的电路，如简单的消费类电子产品、工业控制设备的部分电路板等。不过在4层板中，信号层布线空间有限，需要精心规划布线走向，避免信号干扰。

2.6层板

相较于4层板，6层板增加了布线空间和电源、接地层。常见的层叠方案为顶层（信号层）、第二层（接地层）、第三层（信号层）、第四层（电源层）、第五层（接地层）、底层（信号层）。该结构能更好满足中等复杂度电路的需求，例如智能手机主板、部分网络设备电路板等。在6层板中，可将高速信号布置在中间靠近接地层的信号层，以增强信号完整性。

3.8层板

8层板拥有更丰富的层叠组合，能为复杂电路提供良好性能支持。常见层叠方案如顶层（信号层）、第二层（接地层）、第三层（信号层）、第四层（电源层）、第五层（电源层）、第六层（信号层）、第七层（接地层）、底层（信号层）。8层板适用于高速、高密度电路设计，像计算机主板、高性能显卡电路板等。通过合理安排电源层和接地层，8层板可进一步降低电源噪声，提升信号完整性。

四、PCB层叠的未来发展趋势

随着电子技术持续进步，对PCB性能要求不断攀升，PCB层叠也将迎来新的发展方向。未来，5G、人工智能、物联网等技术的广泛应用，会催生更多高速、高频、高密度的电路需求。这将促使PCB层叠采用更多层数、更先进的绝缘介质材料以及更优化的层叠结构，以满足更高的信号完整性、电源完整性和电磁兼容性要求。

为适应电子设备小型化、轻量化趋势，PCB层叠将更加注重集成化和薄型化。借助高密度互连（HDI）技术、埋盲孔技术等，在有限层数内实现更高布线密度；采用更薄的绝缘介质材料和铜箔，减小PCB的厚度和重量。同时，绿色环保也会成为重要发展方向，未来的PCB层叠将更多采用环保型材料和制造工艺，减少对环境的污染。

PCB层叠作为PCB的关键架构，其各层的协同工作和合理组合，为电路板的性能奠定了基础。随着技术发展，PCB层叠也将不断演进，持续为电子设备的升级提供有力支撑。
