HDI电路板凭借其高精度、高集成度的特性，成为智能手机、平板电脑、智能穿戴设备等电子产品的核心部件。深圳作为中国电子信息产业的前沿阵地，依托完善的产业链、先进的技术水平和丰富的人才储备，在HDI电路板定制领域占据着举足轻重的地位。

一、深圳HDI电路板定制的产业优势

（一）完善的产业链生态

深圳拥有完整的电子产业链之一，从上游的原材料供应，到中游的电路板设计、制造，再到下游的电子产品组装与销售，形成了紧密协作的产业集群。在HDI电路板定制方面，深圳汇聚了众多优质的铜箔、树脂、半固化片等原材料供应商，以及专业的PCB设计公司、制造企业和表面处理厂商。例如，毗邻深圳的东莞拥有大量的铜箔生产企业，能为HDI电路板定制提供稳定且高品质的原材料，确保产品从源头就具备可靠的质量基础。这种高度集中的产业链，使得深圳的HDI电路板定制企业在原材料采购、工艺协作和物流运输等环节，都能实现高效运作，大幅缩短定制周期。

（二）先进的技术与设备

深圳的HDI电路板定制企业普遍配备了优秀的生产设备和制造工艺。激光钻孔技术在HDI电路板制造中广泛应用，能够实现微小孔径（最小可达0.1mm甚至更小）的加工，满足高密度布线的需求；高精度的内层线路曝光机和蚀刻设备，可保证线路图形的精度和一致性；先进的电镀设备和化学沉铜工艺，则确保了孔内铜层的均匀性和可靠性。此外，许多企业还引入了自动化生产线和智能制造系统，通过工业机器人和数字化管理平台，实现生产过程的精准控制和质量追溯，有效提升产品质量和生产效率。

（三）专业的人才储备

深圳凭借其开放的城市环境和良好的产业发展前景，吸引了大量电子信息领域的专业人才。众多高校和职业院校为当地输送了大批电路板设计、制造、工艺等方面的专业毕业生，同时，行业内的技术交流与培训活动频繁，进一步提升了人才的专业技能。这些专业人才熟悉HDI电路板的设计规范、制造工艺和质量标准，能够根据客户需求，快速制定合理的定制方案，并解决生产过程中遇到的技术难题，为深圳HDI电路板定制产业的发展提供了坚实的智力支持。

二、深圳HDI电路板定制的技术特点

（一）高精度与高密度布线

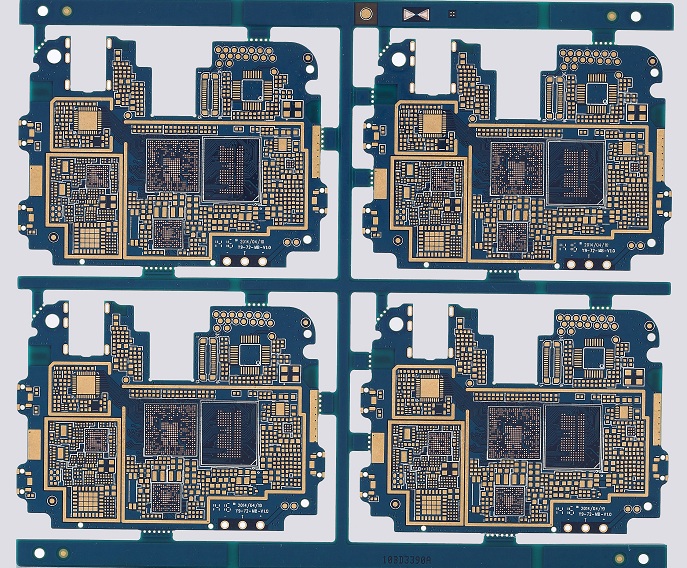

HDI电路板的核心优势在于其高精度和高密度布线能力，深圳的定制企业在这方面表现出色。通过采用先进的设计软件和制造工艺，能够实现线宽/线距最小达2.5mil/2.5mil甚至更精细的布线，在有限的电路板空间内集成更多的功能模块和线路。例如，在高端智能手机的HDI主板定制中，深圳企业可将处理器、存储器、射频模块等复杂电路高度集成在一块尺寸紧凑的电路板上，满足智能手机轻薄化、高性能的设计需求。

（二）多层板与盲埋孔技术

深圳HDI电路板定制广泛应用多层板和盲埋孔技术。多层板结构（常见的有6层、8层甚至更多层）能够有效增加布线空间，实现更复杂的电路功能；盲埋孔技术则将过孔隐藏在电路板内部，减少了过孔对表面布线的影响，进一步提高了布线密度和信号传输质量。在智能汽车的自动驾驶控制单元HDI电路板定制中，多层板和盲埋孔技术的应用，使得电路板在保证信号完整性的同时，能够容纳大量传感器和控制芯片的连接，为自动驾驶功能的实现提供可靠的硬件支持。

（三）表面处理多样化

为满足不同应用场景对HDI电路板的性能要求，深圳定制企业提供丰富的表面处理工艺。除了常见的化学镀镍金、有机可焊性保护剂、热风整平外，还可根据客户需求进行沉锡、沉银、镀硬金等特殊表面处理。例如，在医疗电子设备的HDI电路板定制中，为了提高电路板的生物相容性和抗腐蚀能力，会采用特殊的表面处理工艺，确保设备在复杂的使用环境下长期稳定运行。

三、深圳HDI电路板定制流程

（一）需求沟通与方案设计

客户首先与定制企业进行详细的需求沟通，包括电路板的功能要求、性能指标、尺寸规格、应用场景等。企业的专业设计团队根据客户需求，进行电路板的原理图设计、PCB版图设计和工艺方案制定，并提供初步的设计方案和报价。

（二）样品制作与测试验证

在客户确认设计方案后，企业进行样品制作。通过激光钻孔、线路蚀刻、电镀、表面处理等一系列工艺，完成HDI电路板的制作。样品制作完成后，进行严格的测试验证，包括机械性能测试，如弯曲强度、剥离强度测试和环境可靠性测试如高低温测试、湿度测试、盐雾测试等。只有通过全部测试的样品，才会提交给客户进行确认。

（三）批量生产与质量控制

客户确认样品合格后，进入批量生产阶段。企业在生产过程中，严格执行质量管理体系，对每一个生产环节进行监控和检验，确保产品质量的一致性和稳定性。同时，通过信息化管理系统，实现生产进度的实时跟踪和反馈，确保按时交付产品。
