电子产品研发与生产进程中，中小批量PCB打样是极为关键的阶段。它既为产品的设计验证提供了实体样本，也为后续大规模生产筑牢基础。而打样价格作为企业关注的焦点，受到众多复杂因素的影响。清晰洞察这些因素，对企业合理规划成本、提升产品竞争力具有重要意义。

板材抉择奠定价格基调

覆铜板作为PCB的基础材料，其材质的选择直接左右打样价格。常见的FR-4板材，因具备良好的性价比，在普通电子产品中广泛应用，价格相对亲民。然而，若涉及高频高速领域，如5G通信设备、卫星通信等，对信号传输的低损耗、高稳定性有着严苛要求，此时，具有超低介电常数与介质损耗角正切的高端板材便成为首选。但这类板材由于研发成本高、生产工艺复杂，价格要远超FR-4板材。

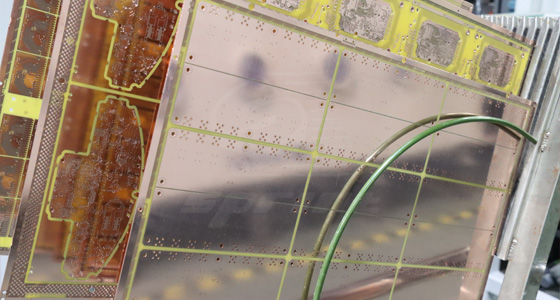

PCB的层数同样是影响价格的重要因素。层数的增加，意味着设计难度大幅攀升，制作流程更为繁杂，从内层线路制作、层压工艺到外层处理，每一步都需更高精度的操作与更严格的质量把控。例如，双层板的制作相对简单，成本较低；而多层板，尤其是超过8层甚至更多层数的PCB，其制作成本会呈指数级增长。以某款4层PCB打样价格为基准，当层数增加到10层时，价格可能会提高3-5倍。

线路精细度拉升制作成本

伴随电子产品向小型化、轻薄化、高性能化发展，PCB线路密度与精细度不断提升。如今，在一些高端智能手机、可穿戴设备的PCB设计中，线宽线距已能达到2-3mil甚至更低水平。要实现如此精细的线路制作，厂家必须投入先进的生产设备，如激光直接成像设备，相较于传统光刻工艺，它能精准呈现更细微的线路图案，但设备购置成本高昂。同时，对生产环境的洁净度、温湿度控制等要求也更为严格，且生产过程中的良品率难以保证，这些因素叠加，导致线路精细度越高，打样成本越高。

复杂的线路设计往往还伴随着更多的过孔、盲孔、埋孔等特殊结构。这些特殊结构在增强电路连接性与信号传输性能的同时，也增加了制作难度。例如，盲孔和埋孔需要在特定层间进行精准连接，对钻孔设备的精度和操作人员的技术水平要求极高，且在层压过程中，还需额外注意孔与各层线路的对准与结合，这一系列复杂操作显著提高了生产成本，进而反映在打样价格上。

特殊工艺增添价格砝码

在某些特定应用场景下，PCB需具备特殊功能或适应特殊环境，这就催生了特殊工艺需求，而这些工艺无疑会推高打样价格。例如，在航空航天等对可靠性要求极高的领域，为增强PCB的抗腐蚀、抗氧化性能，常采用镀金工艺，金作为一种贵金属，本身成本高昂，且镀金工艺复杂，需要专门的电镀设备与精细的工艺控制，使得采用镀金工艺的PCB打样价格大幅上升。

又如，为满足电子产品的防水、防尘、防潮需求，会进行防焊涂布、灌封等特殊处理。防焊涂布需选用特殊的防焊油墨，并通过精确的印刷工艺确保涂层均匀覆盖且厚度符合要求；灌封则要根据不同的防护等级选择合适的灌封材料，如环氧树脂、有机硅等，这些材料不仅价格不菲，灌封过程还需专业设备与严格的环境控制，从而增加了打样成本。此外，对于一些高压电气设备中的PCB，还需进行高压测试等特殊工艺，进一步提高了打样价格。

打样数量与交期左右成本天平

打样数量对单位成本有着显著影响。从固定成本分摊角度来看，无论打样数量多少，前期的工程资料制作、设备调试等固定成本基本恒定。若打样数量较少，如仅制作几片，这些固定成本分摊到每片PCB上的金额就会很高，导致单位成本大幅上升。反之，当打样数量增加，固定成本被更多产品分摊，单位成本便会降低。例如，打样10片PCB的单价可能是打样100片时的2-3倍。

交期要求同样会影响价格。快速打样服务能够有效缩短产品研发周期，但这需要厂家对生产计划进行紧急调整，可能要安排工人加班、优先调配设备资源，甚至暂停其他订单的生产，这些额外操作会产生高额的加急费用。一般而言，若要求PCB在24小时内完成打样，相比正常3-5天交期，价格可能会提高50%-100%，具体幅度取决于厂家的生产负荷与加急难度。

中小批量PCB打样价格参考

在市场中，中小批量PCB打样价格因上述多种因素而呈现较大差异。以普通双面板为例，若采用FR-4板材，板厚1.6mm，线宽线距在常规4-6mil水平，表面处理为常见的有铅喷锡，打样数量在5-10片时，价格大致在200-500元；若打样数量提升至50-100片，单价可降至100-200元左右。对于4层板，同等条件下，5-10片的打样价格可能在500-1000元，50-100片时单价约为300-600元。

一旦涉及特殊工艺或高端板材，价格则会大幅上扬。如采用罗杰斯板材制作的4层高频板，打样5-10片，价格可能高达2000-5000元；若再加上沉金、埋盲孔等特殊工艺，价格甚至会突破万元。需注意的是，以上价格仅为大致参考，实际价格会因不同厂家的技术水平、成本结构、市场定位以及地区差异等有所不同。

如何合理控制PCB打样成本

企业若想合理控制PCB打样成本，可从多个维度着手。在设计阶段，优化PCB布局，尽量采用通用的线路布局与结构，避免过度追求精细线路和复杂特殊结构，除非产品性能有绝对需求。同时，合理规划层数，在满足电路功能前提下，尽量减少层数。例如，通过巧妙的线路设计，将原本需要6层板实现的功能优化至4层板，可有效降低成本。

在板材与工艺选择上，根据产品实际应用场景与性能要求，精准匹配材料与工艺。若产品对信号传输性能要求并非苛刻，可优先选用FR-4等性价比高的板材，避免盲目使用高端板材。对于表面处理工艺，若产品使用环境对PCB耐腐蚀性要求不高，可选择价格较低的OSP或有铅喷锡工艺，而非昂贵的镀金、沉金工艺。

此外，选择合适的打样厂家也至关重要。企业可通过多渠道收集厂家信息，如线上行业平台、同行推荐等，对比不同厂家的报价、技术实力、生产周期与服务质量。优先选择那些具有规模效应、技术成熟、口碑良好且价格透明的厂家，还可与厂家协商合作模式，如长期合作协议、批量订单承诺等，争取更优惠的价格与更好的服务。

中小批量PCB打样价格是由板材选择、线路精细度、特殊工艺、打样数量与交期等众多因素相互作用的结果。企业只有全面了解这些因素，在各个环节精打细算，才能在保障产品质量与性能的同时，实现打样成本的有效控制，为产品的成功研发与市场竞争奠定坚实基础。
