电子设备小型化、高性能化趋势下，高精密PCB线路误差控制成为保障产品性能的关键。严格的误差标准与有效的控制策略，是实现高精密PCB高质量生产的核心要素。

高精密PCB线路误差控制标准

线宽线距误差

一般高精密PCB线宽误差要求控制在±10μm以内，线距误差在±10-±15μm；在5G通信、高性能计算等高端应用中，线宽线距误差需达到±5μm，以减少高频信号传输的衰减与串扰。

层间对准误差

依据IPC-6012标准，高多层PCB层间对准偏移通常不超过75μm，而航空航天等高端领域，要求将层间对准误差控制在30μm以下，部分甚至追求±10μm以内的超高精度，确保多层电路精准连接。

孔位误差

普通高精密PCB的孔位误差控制在±20-±50μm；医疗植入式电子器件等对精度要求极高的领域，孔位误差需控制在±10μm以内，保证电子元件安装与电气连接的准确性。

高精密PCB线路误差控制策略

优化材料选择与处理

选用低CTE基材，如改性PTFE、LCP等，并合理搭配内层芯板与外层半固化片，减少热膨胀差异带来的误差。筛选编织均匀的电子级玻璃纤维布，对基材进行烘烤、退火预处理，消除内部应力；对PP片预固化处理，控制流动性，保障层压效果。

改进制造工艺

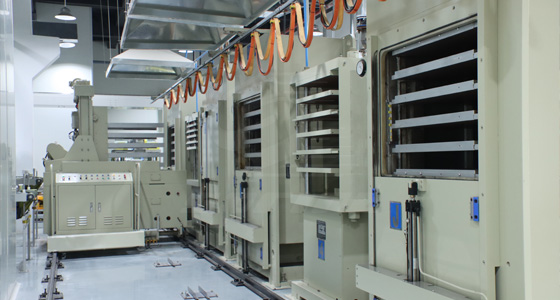

光刻与LDI工艺中，校准曝光设备，优化显影、蚀刻参数；激光钻孔时，精准控制激光能量等参数。机械钻孔选用优质钻头，设置合理转速与进给速度，并采用钻孔补偿技术。层压过程使用高精度设备，采用真空层压，精确控制温度、压力、时间等参数，确保层间结合紧密。

设备升级与维护

引进高精度曝光机、钻孔机等设备，建立定期维护校准制度，及时更换磨损部件。对设备进行智能化改造，加装传感器与智能控制系统，实现钻孔等工序的自适应控制。

引入先进检测与补偿技术

在关键工序后设置在线检测设备，实时监测误差。利用CAD/CAM软件建立误差补偿模型，提前对线路图形进行修正。借助大数据与人工智能分析生产数据，预测误差风险并提供优化建议。

高精密PCB线路误差控制需严格遵循行业标准，从材料、工艺、设备、检测等多维度实施控制策略。通过精准把控线宽线距、层间对准、孔位等误差指标，优化全流程生产环节，才能确保高精密PCB的质量与性能，满足现代电子产业的严苛需求。
