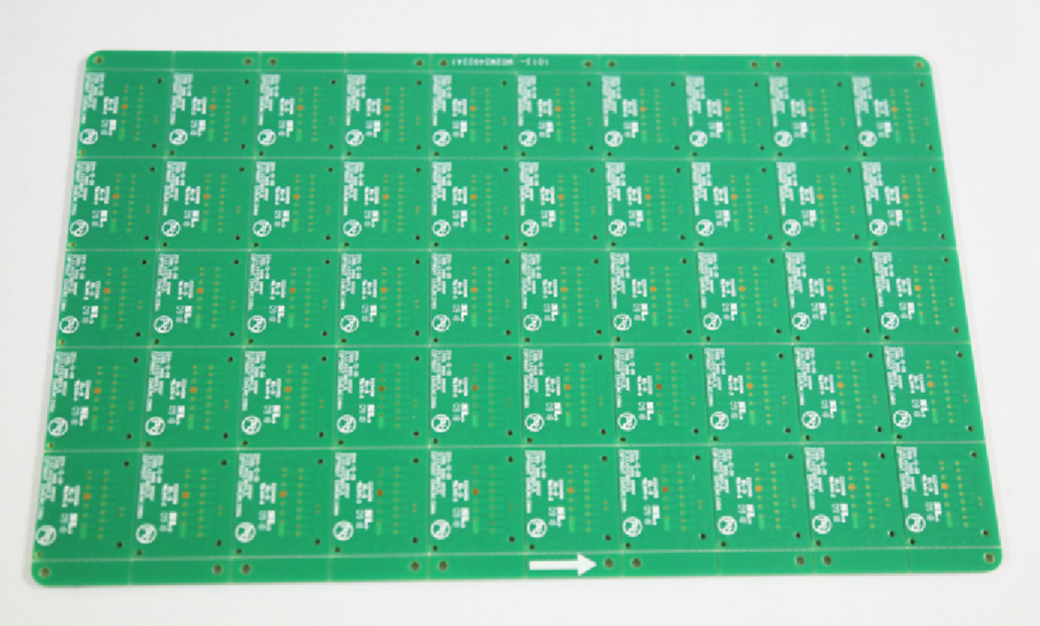

PCB负责连接和协调各个电子元件的运作，随着科技向高频高速领域不断迈进，高频PCB和普通PCB在性能、设计及制造等方面的差异愈发显著。了解这些区别，对于优化电子设备性能、降低成本以及推动技术创新至关重要。

一、材料选择：性能基石的差异

（一）高频PCB的材料特性

高频PCB工作于较高频率环境，对材料要求严苛。其选用的基材需具备低介电常数与低损耗因子。例如，常见的聚四氟乙烯等材料。低Dk可减少信号传输延迟，确保信号快速传递；低Df能降低信号在传输过程中的能量损耗与相位失真，维持信号完整性。以5G通信基站的射频模块为例，采用基于PTFE的高频材料，可有效应对高频信号传输时的损耗问题，保障基站与终端设备间的高速稳定通信。

（二）普通PCB的常用材料

普通PCB多采用FR-4材料，即环氧树脂玻璃纤维基板。这种材料成本低廉，来源广泛，制造工艺成熟。在低频或数字信号传输场景中，FR-4材料足以满足需求，如常见的家电产品、普通电源模块等。但由于其Dk和Df相对较高，在高频环境下，信号损耗和延迟会明显增加，限制了其在高频领域的应用。

二、信号完整性设计：高频下的精准把控

（一）高频PCB的信号完整性挑战与应对

阻抗匹配：高频信号对传输线阻抗变化极为敏感。在高频PCB设计中，需精确计算走线宽度、间距及叠层结构，确保信号传输线阻抗与源端和负载端阻抗匹配。例如采用微带线或带状线结构，通过控制线路周围介质特性和几何尺寸，实现精准的阻抗控制，防止信号反射和驻波产生，确保信号高效传输。

电磁干扰控制：高频PCB易产生电磁干扰，干扰周边电路，同时自身也易受外界干扰。设计时会增加接地层，合理布局接地过孔，形成有效的屏蔽结构。对敏感信号线进行包地处理，或采用差分信号传输方式，利用差分信号极性相反、幅度相等的特性，相互抵消共模干扰，提高信号抗干扰能力。

走线优化：避免直角走线，因为直角处会引起信号反射和辐射增强。多采用圆弧或45°折线替代，降低信号传输过程中的不连续性，减少信号辐射，提升信号质量。

（二）普通PCB的信号完整性考虑

普通PCB在低频信号传输时，阻抗匹配要求相对宽松，走线设计灵活性较高。但在电源完整性方面，仍需合理布局去耦电容，滤除电源噪声，为芯片等元件提供稳定的电源供应，确保电路正常工作。

三、制造工艺：精度与质量的较量

（一）高频PCB的精密制造工艺

表面处理：为降低导体表面粗糙度带来的信号损耗，高频PCB常采用沉金、沉银等表面处理工艺，使表面更加平滑，减少信号传输时的“阻力”。

铜箔要求：对铜箔粗糙度要求极高，多使用超低轮廓铜箔，降低信号在铜箔表面传输时的损耗，保证高频信号的良好传输性能。

层间对准精度：层间介质层厚度偏差会影响阻抗，进而影响信号传输。因此，高频PCB制造过程中对层间对准精度把控严格，确保各层线路精确对准，维持稳定的阻抗特性。

（二）普通PCB的制造工艺特点

普通PCB常用热风整平成本较低的表面工艺。在铜箔精度和层间对准方面要求相对不高，制造工艺难度和成本均低于高频PCB，适合大规模、低成本的生产需求，如消费电子领域的大量产品制造。

四、电磁兼容性设计：应对电磁环境的不同策略

（一）高频PCB的EMC强化措施

多层板与接地设计：采用多层板设计，增加接地层数量，利用接地过孔构建密集的接地网络，将干扰信号快速引入大地，减少干扰信号在板内的传播和耦合。

分割与屏蔽：避免敏感信号线跨分割走线，防止参考平面不连续导致信号回流路径异常，产生电磁干扰。对易受干扰或产生干扰的区域进行屏蔽处理，如采用金属屏蔽罩，进一步提升EMC性能。

（二）普通PCB的EMC考量

普通PCB同样需关注电源和地平面布局，合理规划电源和地的走向，减少电源噪声对信号的影响，通过适当的滤波和去耦措施，满足一般电磁兼容性要求。

五、成本差异：性能与价格的权衡

（一）高频PCB的高成本因素

高频PCB因采用特殊材料，成本可达FR-4的5-10倍。制造过程涉及高精度工艺和严格质量控制，设备投入大，生产周期长，导致整体成本居高不下。但其在高性能电子设备中的关键作用，使其在特定领域不可或缺。

（二）普通PCB的成本优势

普通PCB基于成熟的FR-4材料和简单制造工艺，原材料成本低，生产效率高，适合大规模生产，在对成本敏感、性能要求相对较低的应用场景中具有明显的成本优势，广泛应用于各类大众消费电子产品。

六、应用领域：各展所长的舞台

（一）高频PCB的应用场景

高频PCB凭借出色的高频性能，在无线通信、雷达系统、卫星通信、射频模块、微波设备等领域发挥关键作用，是推动现代通信和高端电子技术发展的重要支撑。

（二）普通PCB的应用范畴

普通PCB则在消费电子、工业控制、低速数字电路等领域大量应用，满足人们日常生活和基础工业生产中的电子设备需求。

高频PCB和普通PCB在材料、设计、制造工艺、EMC、成本及应用领域等方面存在显著差异。在电子设备设计与制造过程中，需根据具体应用需求，权衡性能与成本，合理选择PCB类型，以实现最佳的产品性能和经济效益。
