PCB制造过程中，表面处理工艺直接影响其可焊性、耐腐蚀性和电气性能。面对热风整平、有机涂覆、化学镀镍/浸金等多种工艺，如何选择契合需求的方案，成为电子工程师和制造商的重要课题。以下将从性能需求、成本预算、生产规模、环保要求等核心维度，系统阐述PCB处理工艺的选择策略。

一、基于性能需求的工艺筛选

（一）高可靠性与长期储存需求

若产品对表面抗氧化性和长期储存稳定性要求极高，化学镀镍/浸金工艺是首选。该工艺在铜面形成镍金合金层，可有效阻隔氧化，维持良好的电性能，适用于通信基站射频模块、卫星通信设备等需长期稳定运行的电子产品。其平整的表面也特别适合焊接细间距引脚元件，如手机芯片封装区域。但需注意，ENIG工艺存在黑盘风险，对生产过程控制要求严格。

（二）高频高速信号传输

高频PCB对表面粗糙度和信号损耗极为敏感，沉金或沉银工艺更具优势。这类工艺通过降低导体表面粗糙度，减少信号传输损耗，确保信号完整性。例如在5G通信设备、雷达系统的电路板中，此类工艺能有效应对高频信号的传输挑战。而普通的热风整平工艺因表面平整度不足，会导致信号反射和损耗增加，不适用于高频场景。

（三）机械耐磨性需求

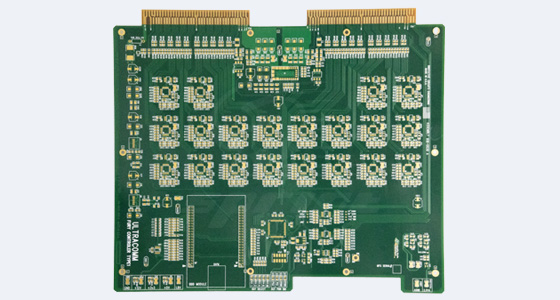

对于需频繁插拔或接触的部位，如服务器的金手指、工业设备的连接器，电镀硬金工艺凭借其坚硬耐磨的特性成为最佳选择。该工艺在镍层上镀覆一层硬金，能承受多次机械摩擦，保证电气连接的稳定性。相比之下，有机涂覆工艺的防护层较薄，耐磨性差，无法满足此类应用需求。

二、成本预算下的工艺权衡

（一）低成本大规模生产

在消费电子、家电等对成本敏感的领域，热风整平和有机涂覆工艺应用广泛。热风整平工艺成熟、成本低廉，特别适合单双面板的大规模生产，如普通电源模块、小家电控制板。OSP工艺则凭借简单的流程和较低的材料成本，在低技术含量的PCB中占据优势，其成本通常比HASL工艺低10%-20%。

（二）性能与成本的平衡选择

对于中等性能要求的产品，沉银和沉锡工艺是折中的选择。沉银工艺能提供良好的电性能和可焊性，成本介于OSP和ENIG之间，适用于对成本敏感但又需一定可靠性的通信设备电路板。沉锡工艺可形成平坦的铜锡金属间化合物，具备与HASL相当的可焊性，同时避免了HASL的表面不平整问题，适合对表面平整度有要求的中低端电子产品。

三、生产规模影响工艺决策

（一）小批量打样与快速交付

小批量生产或打样阶段，OSP工艺具有显著优势。其工艺简单、生产周期短，能快速响应客户需求。同时，OSP工艺的电路板若存放时间较短，可通过重新处理满足焊接要求，灵活性较高。而化学镀镍/浸金等复杂工艺，因设备调试和化学槽维护成本高，在小批量生产时单位成本大幅增加，经济性较差。

（二）大规模量产的效率与成本优化

大规模生产时，需综合考虑工艺稳定性和生产效率。热风整平工艺由于设备成熟、操作简便，适合大批量连续生产，能有效降低单位成本。对于多层板或复杂工艺需求，可选择自动化程度高的生产线，如采用全自动化学镀镍/浸金生产线，在保证质量的同时提高生产效率，实现规模经济。

四、环保要求与工艺适配

随着环保法规日益严格，无铅化和无害化成为工艺选择的重要考量。传统的有铅热风整平工艺因含重金属铅，逐渐被无铅工艺取代。目前，无铅热风整平、OSP、化学镀镍/浸金等工艺均能满足RoHS标准，可根据产品需求灵活选择。对于医疗电子、食品设备等对安全性要求极高的领域，还需关注工艺材料的生物兼容性，确保产品符合相关环保和安全标准。

五、特殊应用场景的工艺定制

（一）可弯折柔性电路板

柔性电路板对表面处理工艺的柔韧性和附着力要求苛刻。通常采用化学镀镍/金或电镀镍/金工艺，以保证在反复弯折过程中镀层不易脱落。同时，为满足FPC的轻薄化需求，需严格控制镀层厚度，避免影响其柔韧性。

（二）散热需求突出的电路板

对于LED照明、电源模块等散热要求高的电路板，除了选择散热性能好的板材，表面处理工艺也需协同考虑。沉锡工艺形成的铜锡金属间化合物具有良好的热传导性，可辅助散热；而化学镀镍/浸金工艺的镍层也有一定的导热能力，能提升电路板整体散热效率。

选择合适的PCB处理工艺需要综合评估产品性能、成本、生产规模、环保等多方面因素。工程师和制造商应建立系统化的评估体系，明确核心需求优先级，在满足产品技术指标的前提下，实现成本与性能的最优平衡。同时，关注行业技术发展趋势，及时引入新工艺，提升产品竞争力。
