PCB焊接缺陷如何检查？

作者：深圳普林电路发布时间：2025年06月20日

分享:

PCB焊接是至关重要的环节。然而，由于工艺、设备、操作等多种因素影响，焊接缺陷难以完全避免。这些缺陷不仅会导致产品性能下降，甚至可能引发功能失效，造成严重的经济损失。因此，掌握科学有效的PCB焊接缺陷检查方法，成为保障电子产品质量的核心任务。

一、常见PCB焊接缺陷类型

在检查焊接缺陷前，需先了解常见的缺陷类型。虚焊是最常见的问题之一，表现为焊点表面看似连接，但实际上元件引脚与焊盘并未真正形成牢固的金属结合，主要原因是焊接温度不足、焊锡量不够或焊盘表面有氧化物。短路则是相邻焊盘间的焊锡意外连接，可能是由于焊锡过多、焊膏印刷偏移或元件安装错位导致，会造成电路电流异常。此外，还有焊点拉尖、焊锡球残留、元件浮起等缺陷，这些缺陷均会对PCB的电气性能和机械稳定性产生不良影响。

二、目视检查法：基础且直观的检测手段

目视检查是基础且直观的PCB焊接缺陷检查方法。检测人员凭借肉眼或借助放大镜、显微镜等辅助工具，直接观察PCB焊点和元件的焊接状态。检查时，需重点关注焊点的形状、颜色和光泽度。正常焊点应呈圆锥形，表面光滑且有金属光泽；若焊点表面粗糙、灰暗，可能存在焊接不充分的问题。同时，仔细查看元件引脚与焊盘的连接情况，检查是否有虚焊、短路、元件偏移等现象。目视检查操作简便、成本低，适合对焊接质量进行初步筛查，但该方法依赖检测人员的经验和视力，对于微小缺陷或隐藏在元件下方的问题，可能难以发现。

三、仪器检测法：精准定位深层缺陷

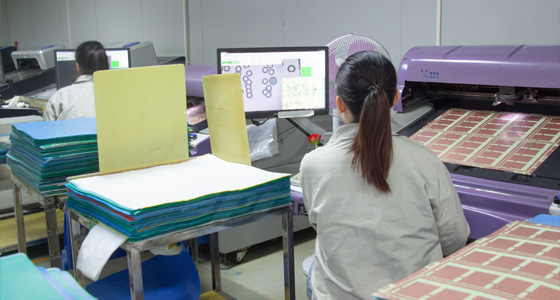

（一）自动光学检测

自动光学检测是利用光学原理，通过摄像头对PCB进行扫描成像，并与预先设定的合格图像进行对比分析，从而检测焊接缺陷的技术。AOI设备能够快速、准确地检测出焊点的大小、形状、位置偏差，以及短路、虚焊、元件缺失等缺陷。它可以在焊接流程的多个环节应用，如焊膏印刷后、贴片后和回流焊后，及时发现并纠正问题，提高生产效率和产品质量。AOI检测速度快、精度高，可实现自动化检测，减少人工干预，但对于一些不可见的内部焊接缺陷，如焊锡与引脚的内部结合情况，检测能力有限。

（二）X射线检测

X射线检测利用X射线穿透PCB及元件，根据不同材料对X射线的吸收率差异，形成不同灰度的图像，从而检测内部焊接缺陷。对于BGA、CSP等引脚隐藏在元件底部的封装形式，X射线检测是必不可少的手段。它能够清晰地显示焊点的内部结构，检测出虚焊、冷焊、焊球缺失、桥接等问题，甚至可以发现焊点内部的气孔、裂纹等微观缺陷。X射线检测具有非破坏性、检测深度强的特点，但设备成本较高，检测速度相对较慢，通常适用于对焊接质量要求极高的产品检测。

（三）在线测试

在线测试，通过在PCB上的测试点施加电气信号，测量电路的电阻、电容、电感、晶体管特性等参数，判断焊接是否存在开路、短路等问题。ICT可以快速检测出元件的焊接不良、错装、漏装等缺陷，同时还能对电路的功能进行初步验证。该方法检测效率高、准确性好，能够实现对PCB焊接质量的量化评估，但需要制作专门的测试夹具，前期成本投入较大，且对于一些复杂的功能性缺陷，可能无法全面检测。

PCB焊接缺陷的检查需要综合运用多种方法，发挥不同检测手段的优势。目视检查作为基础方法进行初步筛查，仪器检测实现精准定位，功能测试则验证焊接质量对产品性能的实际影响。通过建立完善的检测体系，能够有效提高PCB焊接质量，确保电子产品的可靠性和稳定性。
