PCB的设计与制造过程中，过孔作为连接不同导电层的关键结构，其处理方式对电路板的电气性能、可靠性及生产工艺有着重要影响。不同的过孔处理方式适用于不同的应用场景，合理选择处理方式，能有效提升PCB的性能与质量。接下来将深入探讨常见的PCB过孔处理方式及其特点。

一、过孔类型概述

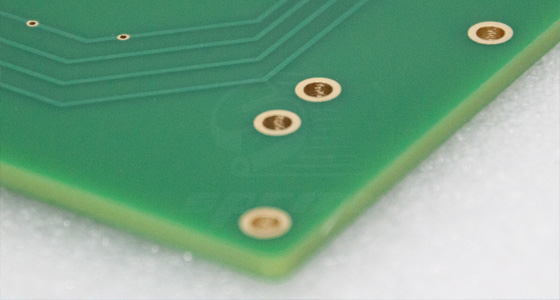

在了解处理方式前，需先明晰PCB过孔的基本类型。按结构划分，过孔主要分为通孔、盲孔和埋孔。通孔贯穿整个PCB，从顶层延伸到底层，常用于连接多层线路；盲孔仅从PCB的顶层或底层延伸到内部某一层，不穿透整个板子，能有效节省布线空间；埋孔则完全隐藏在PCB内部，连接中间层线路，进一步提升线路集成度。不同类型的过孔在处理时，适用的方式与工艺也存在差异。

二、塞孔处理方式

（一）树脂塞孔

树脂塞孔是一种常见的过孔处理方式，即在过孔内填充树脂材料。填充后，过孔表面平整，可有效防止焊接时焊料流入过孔，避免短路问题，尤其适用于高密度布线的PCB，如手机主板、高性能显卡电路板等。在手机主板中，由于元件集成度高、布线密集，过孔间距小，若不进行塞孔处理，焊接过程中焊料极易流入相邻过孔造成短路。树脂塞孔后，还可进行表面贴装工艺，保证元件焊接的可靠性。此外，树脂塞孔能增强PCB的机械强度，防止过孔边缘在使用过程中因受力而破损。不过，树脂塞孔工艺相对复杂，成本较高，且对树脂填充的均匀性和固化程度要求严格，若处理不当，可能影响过孔的电气性能。

（二）锡膏塞孔

锡膏塞孔是使用锡膏填充过孔，相比树脂塞孔，其成本较低，工艺相对简单。锡膏塞孔后的过孔具有良好的导电性，适用于对过孔电气性能要求较高的场合，如电源电路的过孔处理。在电源PCB中，过孔需要承载较大电流，锡膏塞孔可降低过孔电阻，减少电能损耗。但锡膏塞孔也存在不足，填充的锡膏在高温焊接时可能出现塌陷、空洞等问题，影响过孔的平整度和可靠性，且处理后的过孔表面不如树脂塞孔光滑，可能对后续的表面处理工艺造成一定影响。

三、盖油处理方式

盖油处理是在过孔表面覆盖一层阻焊油墨。这种处理方式操作简便、成本较低，能够有效保护过孔，防止其被氧化和污染，增强PCB的防潮性能。在普通消费电子产品的PCB中，如电视机主板、家用路由器电路板等，盖油处理应用广泛。对于一些对过孔电气性能要求不高、且注重成本控制的产品，盖油处理是较为合适的选择。然而，盖油处理后的过孔表面不够平整，在进行元件焊接时，可能因油墨的存在导致焊接不良，出现虚焊、焊点不饱满等问题，并且盖油处理无法完全杜绝焊料流入过孔的情况。

四、沉铜处理方式

沉铜处理主要用于增强过孔的导电性和连接强度。在PCB制造过程中，通过化学沉铜工艺在过孔内壁沉积一层铜，使过孔形成良好的导电通路。对于需要承载大电流或传输高频信号的过孔，沉铜处理至关重要。例如，在服务器主板的PCB中，为保证电源和信号的稳定传输，过孔通常会进行多次沉铜处理，增加铜层厚度，降低过孔电阻和信号损耗。沉铜处理能显著提升过孔的电气性能和可靠性，但该工艺对生产环境和操作要求较高，需要严格控制化学溶液的浓度、温度和处理时间等参数，否则可能出现铜层不均匀、附着力差等问题。

五、其他处理方式

除上述常见处理方式外，还有一些特殊的过孔处理方法。例如，镀镍金处理是在过孔表面先镀一层镍，再镀一层金，可提高过孔的抗氧化能力和可焊性，适用于对表面质量和可靠性要求极高的PCB，如航空航天、医疗设备中的电路板；阻焊开窗处理则是在过孔周围的阻焊层开窗，露出过孔，便于焊接操作，常用于插件元件的过孔处理。

PCB过孔处理方式多种多样，每种方式都有其独特的优势和适用场景。在实际应用中，需要综合考虑PCB的功能需求、成本预算、生产工艺等因素，合理选择过孔处理方式，以确保PCB的性能和质量达到最优。
