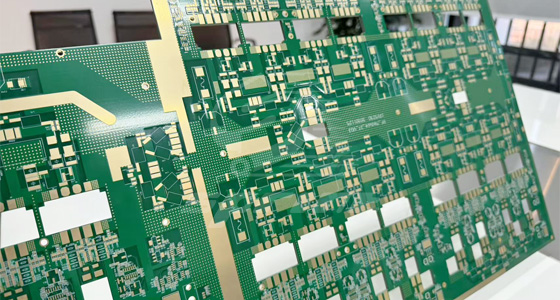

PCB的设计与制造中，铜厚是一个不容忽视的重要参数。从消费电子产品到工业级设备，从普通电路板到高性能服务器主板，铜厚的选择直接影响着PCB线路板的电气性能、机械强度、加工工艺以及成本等多个方面。深入了解铜厚对PCB线路板的影响，有助于在实际应用中根据需求精准选择合适的铜厚规格，保障电路板的可靠性与功能性。

一、对电气性能的影响

（一）电阻与电流承载能力

铜厚与PCB线路板的电阻呈反比关系，铜厚增加，线路电阻降低，从而提升电流承载能力。根据电阻计算公式R=ρS/l（其中R为电阻，ρ为电阻率，l为导体长度，S为导体横截面积），当铜厚增加时，线路横截面积增大，电阻减小。在电源电路中，若需要传输大电流，选择较厚的铜层（如35μm、70μm甚至更高），可有效降低线路上的功率损耗，避免因电阻过大导致线路发热甚至烧毁。以电动汽车的电池管理系统为例，其PCB线路板需承载较大的充放电电流，采用厚铜层设计能确保电流稳定传输，减少能量损耗。

（二）信号传输质量

对于高频信号传输，铜厚对信号完整性也有重要影响。较薄的铜层表面相对更平滑，趋肤效应（高频电流集中在导体表面流动的现象）影响较小，信号传输损耗更低，更适合高频信号传输。在5G通信设备的PCB中，为了保证毫米波频段信号的低损耗传输，通常会采用较薄的铜层，如18μm或9μm，并结合特殊的表面处理工艺，降低信号传输过程中的反射和损耗，确保信号质量。相反，过厚的铜层可能因表面粗糙度增加，加剧信号的衰减和畸变。

二、对机械性能的影响

（一）机械强度与柔韧性

铜厚会影响PCB线路板的机械强度和柔韧性。较厚的铜层能增强线路板的刚性，使其在受到外力冲击或振动时，更不容易发生线路断裂。在工业控制设备、汽车电子等应用场景中，PCB经常面临复杂的机械环境，采用厚铜层设计可以提高电路板的抗冲击和抗振动能力，保障设备稳定运行。然而，铜层过厚会降低线路板的柔韧性，在一些需要弯折的柔性电路板或刚柔结合板中，通常会选用较薄的铜层，如9μm或5μm，以满足其弯曲性能要求。

（二）热稳定性

铜具有良好的导热性，铜厚增加有助于提高PCB线路板的散热能力，增强其热稳定性。在大功率电子设备中，如服务器电源模块、LED照明驱动板等，工作时会产生大量热量，较厚的铜层可以快速将热量传导出去，降低电路板的温度，避免因过热导致元件性能下降或寿命缩短。同时，合适的铜厚也能减少因热胀冷缩产生的应力，防止线路板变形和焊点开裂。

三、对加工工艺的影响

（一）蚀刻难度

在PCB制造过程中，蚀刻是形成线路图形的关键工艺步骤。铜厚不同，蚀刻的难度和工艺参数也有所不同。较薄的铜层蚀刻相对容易，所需蚀刻时间短，蚀刻液用量少，生产效率高。而厚铜层蚀刻时，由于铜的去除量较大，需要更长的蚀刻时间和更强的蚀刻能力，容易出现蚀刻不均匀、侧蚀（横向蚀刻）等问题，对蚀刻工艺的控制要求更高。因此，在加工厚铜PCB时，通常需要采用特殊的蚀刻工艺和设备，以确保线路图形的精度和质量。

（二）钻孔与电镀工艺

铜厚还会影响钻孔和电镀工艺。较厚的铜层在钻孔时，对钻头的磨损更大，需要选择硬度更高、耐磨性更好的钻头，并且要调整钻孔参数，如转速、进刀速度等，以防止出现断钻、孔壁粗糙等问题。在电镀工艺中，为了达到所需的铜厚，厚铜PCB需要更长的电镀时间和更大的电流密度，这不仅增加了生产成本，还对电镀设备和工艺控制提出了更高要求。

四、对成本的影响

铜厚直接关系到PCB线路板的制造成本。一方面，铜材料本身的成本与铜厚成正比，使用较厚的铜层会增加原材料成本；另一方面，如前文所述，厚铜PCB在加工过程中，对蚀刻、钻孔、电镀等工艺要求更高，需要更复杂的工艺控制和更长的加工时间，导致加工成本上升。此外，厚铜PCB在检测和维修方面也相对困难，进一步增加了生产成本。因此，在设计PCB时，需要综合考虑性能需求和成本因素，选择合适的铜厚规格，在满足功能要求的前提下，尽量降低成本。

铜厚对PCB线路板的影响贯穿电气性能、机械性能、加工工艺和成本等多个维度。在实际应用中，工程师需要根据具体的使用场景和性能要求，权衡利弊，合理选择铜厚，从而设计和制造出性能优良、成本合理的PCB线路板，满足不同领域电子设备的需求。
