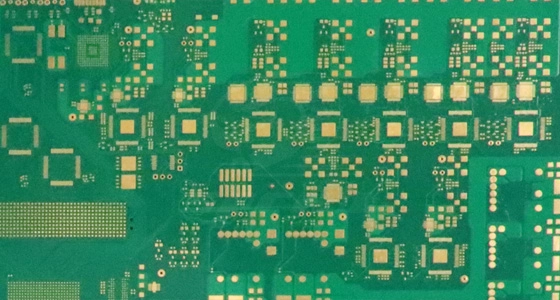

在智能手机、笔记本电脑、5G基站等小型化、高性能电子设备不断革新的当下，有一种电路板技术正悄然推动着行业发展，它就是HDI板。HDI即为高密度互连印制电路板，从名字便能看出其核心特点——高密度。
从结构上来说，HDI板突破了传统印刷电路板的布线方式。传统PCB板通常采用单面板、双面板或常规多层板，线路布局相对稀疏。而HDI板通过盲孔、埋孔技术，在更小的空间内实现多层线路的互连，大大提升了布线密度。例如，普通多层板相邻两层之间的连接依靠贯穿整个电路板的通孔，占用了大量板面空间；HDI板的盲孔只延伸到电路板内部特定层，埋孔则完全隐藏在板内，不占用板面空间，这种独特的孔结构使得线路可以更加紧密地排布，单位面积内承载的线路数量大幅增加。
在制造工艺方面，HDI板对技术要求极高。它采用积层法制作，在核心基板上，通过反复添加绝缘层、铜箔，并运用激光钻孔、电镀填孔等先进工艺，逐步构建出高密度的互连结构。以激光钻孔为例，需要利用高能量激光束在绝缘层上精准钻出微米级的小孔，其孔径甚至能达到0.75mm以下，如同在方寸之间完成一场精密的“微雕艺术”，这对设备精度和工艺控制能力要求极为严苛。
与普通PCB板相比，HDI板优势显著。首先是小型化，凭借高密度布线，能够将更多电子元件集成在更小的电路板上，这也是智能手机能做到越来越轻薄的关键因素之一；其次是高性能，由于线路缩短、信号传输路径优化，HDI板可以有效减少信号延迟和干扰，满足5G通信、高速数据传输等对信号完整性要求极高的应用场景；此外，HDI板还具备良好的散热性能，通过合理设计铜箔和通孔布局，能够快速将电子元件产生的热量散发出去，保障设备稳定运行。
HDI板的应用领域极为广泛。在消费电子领域，智能手机、平板电脑、可穿戴设备等产品都离不开它，比如高端智能手机的主板几乎都采用了高阶HDI板，以实现复杂的功能集成；在通信领域，5G基站设备中，HDI板凭借其高速信号传输能力，确保了海量数据的稳定传输；在医疗电子设备方面，像便携式医疗检测仪、植入式医疗设备，对电路板的体积、可靠性要求极高，HDI板恰好能满足这些需求，助力医疗设备向小型化、智能化发展。
HDI板以其独特的高密度互连结构、先进的制造工艺、优越的性能优势，成为现代电子制造领域不可或缺的关键技术，在推动电子设备不断升级的道路上发挥着重要作用，也为未来更多创新产品的诞生奠定了坚实基础。
