PCB中铜箔类型的差异对比

作者：深圳普林电路发布时间：2025年08月04日

分享:

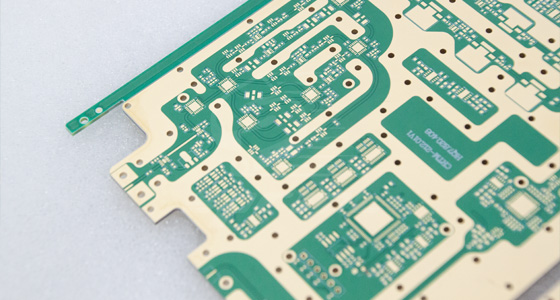

铜箔作为PCB导电线路的核心材料，其类型的选择直接影响着电路板的性能、成本以及适用场景。在PCB制造领域，铜箔的种类丰富多样，不同类型的铜箔在组织结构、表面形态、导电性能等方面存在显著差异，这些差异使得它们在高多层混压板、高频高速板、HDI PCB等不同类型的产品中各有侧重。

电解铜箔：应用广泛的基础选择

电解铜箔是通过电解工艺制成的铜箔，在PCB行业中应用较为广泛。其生产过程是将铜离子在电解槽中沉积到旋转的阴极辊上，形成连续的铜箔卷材。

电解铜箔的表面通常较为粗糙，这种粗糙的表面形态有助于增强与基材之间的结合力，在多层板压合过程中能有效防止层间分离，因此在高多层混压板等对层间结合强度要求较高的产品中经常被采用。不过，粗糙的表面也存在一定局限性，在高频信号传输时，可能会因表面不平整导致信号反射和损耗增加，对高频高速板的信号完整性产生一定影响。此外，电解铜箔的厚度范围较广，能满足不同电流承载需求的电路设计。

压延铜箔：高性能场景的优选

压延铜箔是通过对铜材进行轧制加工而成的铜箔，与电解铜箔的生产工艺有着本质区别。它是将厚铜坯经过多次轧制、退火等工序，逐步减薄至所需厚度。

压延铜箔的组织结构更为致密，表面平整度高，这一特性使其在高频高速板中表现出色。平整的表面能减少信号传输过程中的趋肤效应损失，保证高频信号的稳定传输。同时，压延铜箔具有优异的延展性和抗弯曲性能，在柔性PCB以及需要承受频繁弯折的电子设备中应用广泛。不过，压延铜箔的生产工艺相对复杂，成本较高，这在一定程度上限制了其在对成本较为敏感的普通PCB产品中的应用。

超薄铜箔：高密度线路的关键支撑

随着HDI PCB等高密度线路板的发展，对铜箔的厚度提出了更薄的要求，超薄铜箔应运而生。其厚度远低于传统铜箔，能够满足细微线路的制作需求。

超薄铜箔的最大优势在于可以实现更精细的线路布线，在有限的基板面积上容纳更多的电路节点，这对于追求小型化、高集成度的HDI PCB来说至关重要。采用超薄铜箔制作的线路边缘更加清晰，能有效减少线路之间的信号干扰，提高电路的稳定性。但超薄铜箔在加工过程中对工艺要求更高，容易出现破损、划伤等问题，需要在生产环节进行更严格的管控。

不同铜箔类型的适用场景总结

不同类型的铜箔各有其独特的性能优势，在PCB制造中需要根据产品的具体需求进行选择。电解铜箔凭借其良好的结合力和广泛的厚度范围，适用于大多数普通PCB以及对层间结合力要求高的高多层混压板；压延铜箔以其优异的高频性能和机械性能，成为高频高速板和柔性PCB的理想选择；超薄铜箔则在HDI PCB等高密度线路产品中发挥着不可替代的作用，支撑着电子产品向小型化、高集成化发展。

深圳普林电路在生产高多层混压板、高频高速板、HDI PCB等产品时，会根据不同产品的性能要求，精准选择合适类型的铜箔，并结合先进的生产工艺，充分发挥各类铜箔的优势，确保产品在导电性能、信号传输、结构稳定性等方面达到更佳状态。
