2.5mil极细线路PCB

作者：深圳普林电路发布时间：2025年08月15日

分享:

线路密度成为衡量PCB性能的关键指标。2.5mil极细线路PCB凭借其超乎寻常的布线精度，将电连接通道压缩到一定程度，为芯片级封装、高密度互联提供了坚实的硬件基础，成为高端电子设备实现复杂功能的“神经脉络”。

一、极细线路的技术特性

物理尺度的突破：2.5mil的线路宽度仅相当于人类头发直径的一半左右，这样的尺度要求线路边缘必须光滑平整。在实际应用中，线路与线路之间的间距也需保持同等精度，形成“线宽/线距=2.5mil/2.5mil”的高密度布局。这种精细结构使得每平方厘米的PCB上可容纳大量独立线路，相比传统线宽的PCB，布线密度大幅提升，为微型化设备的功能集成提供了可能。

信号传输的特殊性：极细线路的截面面积较小，这对高频信号传输既是挑战也是机遇。一方面，较细的线路电阻会有所增加，需要通过优化铜层结晶度来降低电阻率；另一方面，狭小的线间距使得线路间的耦合电容增大，需通过增加接地屏蔽层来抑制串扰。在高频场景中，2.5mil线路的传输延迟能控制在较低水平，满足高速芯片的信号同步需求。

机械强度的平衡：纤细的线路需要兼顾导电性与抗断裂能力。通过采用高延展性电解铜箔，并在线路拐角处采用圆弧过渡设计，可使极细线路在PCB弯曲或振动时不易断裂。在温度循环测试中，合格的极细线路能保持导通电阻的稳定，确保在恶劣环境下的可靠性。

二、制造工艺的精准把控

基板与铜箔的选择：

基板材料：需选用厚度均匀、表面平整度高的超薄基板，常见的有玻璃纤维增强环氧树脂基板。在高频应用中，则采用陶瓷填充的聚四氟乙烯基板，其介电常数稳定性可减少线路阻抗的波动。

铜箔处理：采用超薄电解铜箔，通过表面微粗化处理增强与基板的结合力。铜箔的晶粒尺寸控制在较小范围，可提升线路的耐弯折性能。

线路成型的关键技术：

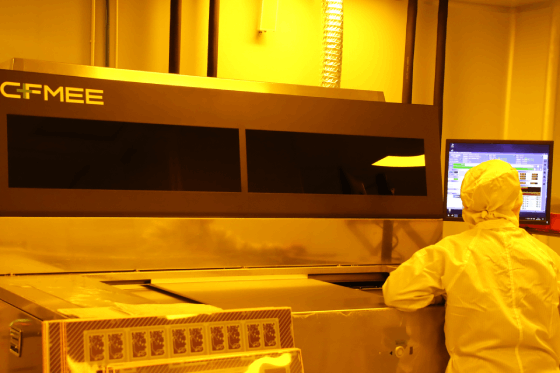

曝光与显影：使用紫外激光直接成像系统，配合高分辨率光刻胶，在铜箔表面形成精确的线路图案。显影过程采用喷淋压力梯度控制，避免纤细的光刻胶线条被冲断。

蚀刻工艺：采用酸性氯化铜蚀刻液，通过控制蚀刻温度、时间和搅拌速率，实现高精度蚀刻。为防止线路被过蚀刻，需在线路末端设置“蚀刻补偿尾”，待蚀刻完成后再通过二次曝光去除。

质量检测的特殊手段：

自动光学检测：配备高像素线阵相机和高分辨率镜头，对线路进行全幅扫描，可识别细微的缺口、短路等缺陷。检测算法需针对极细线路的特点进行优化，避免误判。

切片分析：每批次随机抽取样本进行截面研磨，通过金相显微镜测量线路的实际尺寸，确保关键尺寸符合设计要求。对于高频线路，还需通过阻抗测试仪验证阻抗连续性。

三、典型应用场景

智能手机射频模块：在5G手机的毫米波射频前端，2.5mil极细线路PCB可实现天线与射频芯片的高密度互联。在较小面积的模块中，可布置大量射频线路，支持多频段信号同时传输，提升手机的5G信号接收灵敏度。

医疗微型传感器：在植入式医疗设备（如心脏起搏器、神经刺激器）中，极细线路PCB可将多个传感器与控制芯片连接，线路的纤细特性减少了对人体组织的刺激。采用2.5mil线路PCB后，设备体积能明显缩小，续航时间也得以延长。

工业机器人视觉系统：机器视觉相机的图像采集模块需要将CCD传感器的众多像素信号传输至处理芯片，2.5mil极细线路PCB可在小面积内布置大量信号线路，确保图像数据无延迟传输，提高机器人的视觉定位精度。

航空航天导航设备：在卫星导航接收机的射频前端，极细线路PCB的高密度布局可减少模块体积，降低功耗。采用该技术后，能满足卫星设备的轻量化要求，同时保证抗振动性能达标。

2.5mil极细线路PCB的技术突破，推动了电子设备从“功能实现”向“更好体验”的跨越。半导体封装技术的发展，让未来线路宽度可能进一步缩小，这将对材料、工艺和检测技术提出更高要求。但可以肯定的是，极细线路PCB将持续为高密度电子系统提供核心支撑，助力更多微型化、高性能的电子设备走进现实。
