为什么PCB要阻抗控制？

作者：深圳普林电路发布时间：2025年08月20日

分享:

PCB作为信号传输的“高速公路”，其性能直接决定了设备的稳定性与响应速度。而阻抗控制，作为PCB制造中的关键环节，看似抽象却与信号传输的质量息息相关。理解阻抗控制的必要性，需从信号传输的本质、不同场景的需求以及潜在风险的规避三个维度展开。

一、阻抗匹配：信号完整传输的前提

信号在PCB线路中传输时，本质上是以电磁波的形式在导体与介质之间传播。当信号遇到阻抗变化（如线路宽度突变、介质厚度不均、连接器接口差异等）时，部分信号会被反射，形成“信号反射”现象。这种反射不仅会导致信号强度衰减，还会产生叠加的干扰信号，使接收端无法准确识别原始信号，进而引发数据错误、传输延迟甚至系统崩溃。

阻抗控制的核心作用，就是通过制造手段，使PCB线路的阻抗值保持稳定且与两端的器件（如芯片、连接器）阻抗相匹配，更大限度减少反射。例如，在高速数字电路中，信号传输速率越高，对阻抗一致性的要求越严格——哪怕是微小的阻抗偏差，都可能在高频信号下被放大，导致信号完整性被破坏。

二、场景需求：不同领域对阻抗控制的硬性要求

随着电子设备向高频化、高速化发展，阻抗控制已从“可选工艺”变为“必选标准”，尤其在以下场景中不可或缺：

通信与网络设备：5G基站、数据中心交换机等设备需要传输高频信号，其PCB线路的阻抗若存在波动，会直接影响信号的传输速率与覆盖范围。例如，射频模块中的天线线路阻抗不匹配，可能导致信号发射功率下降，通信距离缩短。

工业控制与医疗设备：这类设备对信号稳定性要求极高，微小的干扰都可能引发控制指令错误或检测数据偏差。通过阻抗控制，可减少信号传输中的噪声干扰，确保工业机器人的精准动作或医疗仪器的精确测量。

消费电子与汽车电子：智能手机、自动驾驶系统等设备集成度高，PCB线路密集且传输速率快（如高速数据接口），阻抗不一致易导致信号串扰，出现屏幕闪烁、数据传输中断等问题。在汽车电子中，阻抗控制更是关乎行车安全——车载雷达、自动驾驶传感器的信号若因阻抗问题失真，可能引发误判风险。

三、制造环节：阻抗控制的实现关键

PCB的阻抗值由线路宽度、铜箔厚度、介质材料的介电常数及厚度等因素共同决定，任何一项参数的偏差都会导致阻抗变化。因此，制造环节的精准把控对阻抗控制至关重要：

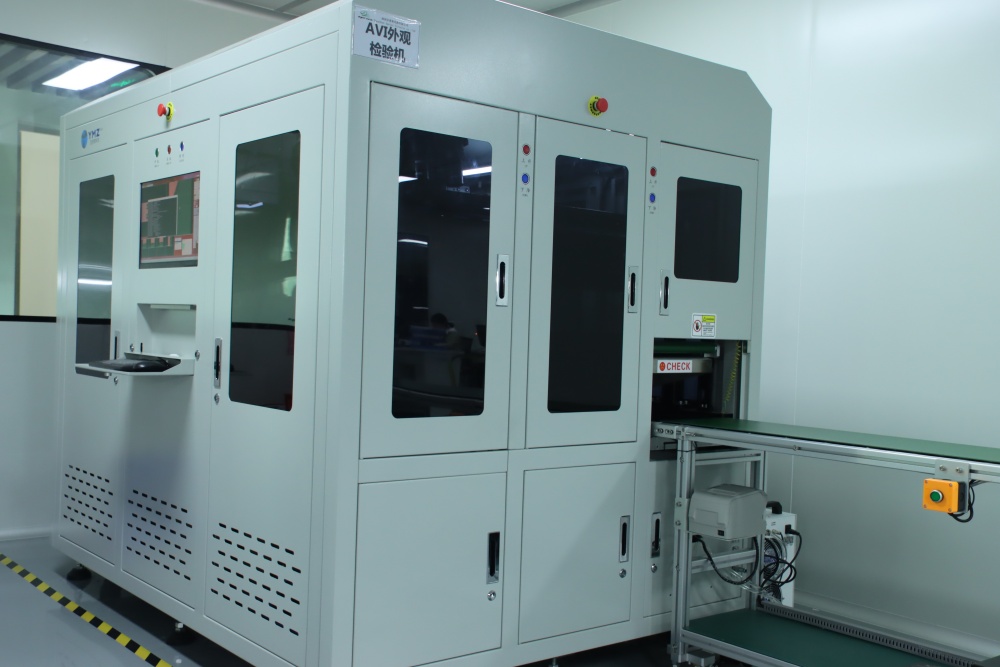

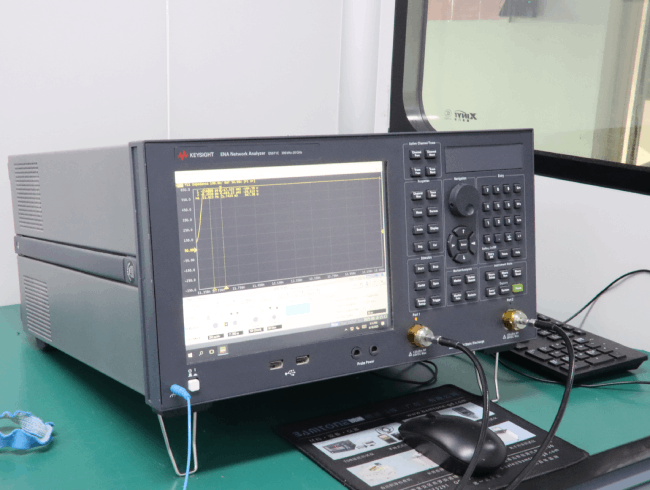

厂商需通过精密工艺确保各项参数的稳定，如严格控制基材厚度公差、线路蚀刻精度与介质层压合均匀性。在批量生产中，还需通过阻抗测试仪器对每批次产品进行抽样检测，确保实际阻抗值在允许的误差范围内。

四、忽视阻抗控制的潜在风险

若PCB未进行有效的阻抗控制，可能引发一系列连锁问题：短期来看，设备可能出现信号传输不稳定、数据错误率上升；长期使用中，反复的信号反射会加剧器件发热，缩短设备使用寿命；在高可靠性要求的场景（如航空航天、医疗设备）中，甚至可能因信号失真导致严重安全事故。

因此，阻抗控制并非多余的成本投入，而是保障电子设备性能、可靠性与安全性的核心环节。它贯穿于PCB的制造与测试全流程，是电子设备向高频化、高速化发展的技术基石，也是衡量PCB厂商技术实力的重要指标。
