3mil线宽PCB制造能力

作者:深圳普林电路发布时间:2025年08月22日

PCB的线路精度成为衡量制造水平的核心指标之一。其中,3mil线宽的制造能力,堪称PCB行业的“精细活”,它不仅是技术实力的体现,更是支撑高端电子设备实现复杂功能的关键。



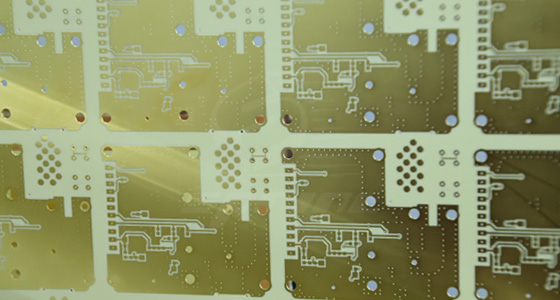

3mil线宽的技术价值与应用场景

3mil线宽意味着在PCB上可以实现更密集的线路布局,在相同面积的电路板上容纳更多的电路节点和信号通道。这对于智能手机、可穿戴设备、医疗仪器等对体积敏感的产品而言,是实现功能集成的核心前提。例如,一款高端智能手表的主板面积仅为几平方厘米,却需要集成处理器、传感器、无线通信模块等数十种元件,3mil线宽的PCB能通过紧凑的线路,在有限空间内完成各元件的电气连接,同时避免线路间的信号干扰。

在高频高速电路领域,3mil线宽的精准控制对信号完整性至关重要。随着数据传输速率的提升,线路的阻抗匹配要求愈发严苛,细微的线宽偏差都可能导致信号反射、衰减等问题。3mil线宽的稳定制造能力,能确保线路阻抗控制在±8%的公差范围内,满足高速信号的传输需求。在工业控制芯片、高端FPGA等产品中,3mil线宽的PCB为复杂逻辑电路的高速运算提供了可靠的物理载体。

此外,3mil线宽技术还能降低PCB的功耗与发热。较细的线路在同等电流下的电阻更大,但在高密度布局中,通过优化线宽与间距的配比,可减少线路交叉和寄生电容,反而能降低信号传输过程中的能量损耗。这一特性使其在新能源汽车的电池管理系统、航空航天的轻量化电子设备中得到广泛应用。

实现3mil线宽的核心技术支撑

3mil线宽的制造并非简单的工艺缩减,而是需要从材料、设备到工艺的全链条技术突破。在材料选择上,基材的平整度和尺寸稳定性是基础。采用高Tg值(玻璃化转变温度)的FR-4板材或高频材料,能减少加工过程中因温度变化导致的基板变形,确保线路蚀刻时的精度。同时,铜箔的厚度均匀性也至关重要,薄而均匀的铜箔能降低蚀刻过程中的侧蚀效应,保证线宽的一致性。

设备精度是实现3mil线宽的硬件保障。线路制作环节需采用LDI技术,其定位精度可达±1μm,能精准绘制3mil线宽的线路图案,避免传统曝光机因底片伸缩导致的误差。在蚀刻环节,酸性蚀刻线需具备精确的蚀刻液浓度、温度和喷淋压力控制能力,通过均匀的蚀刻速率确保线路边缘光滑,避免出现锯齿或断线。此外,精密锣机、钻孔设备(最小机械钻孔0.15mm、激光钻孔0.1mm)的配合,能在微小的线路间隙中完成过孔加工,实现层间连接的同时不破坏相邻线路。

工艺管控则是3mil线宽稳定量产的关键。从压合环节的层间对准(偏差需控制在5μm以内),到图形电镀时的铜层厚度均匀性(公差±5%),每一步都需要严格的参数监控。例如,在阻焊环节,采用阻焊DI技术替代传统网印,能精准控制阻焊层的开窗位置,避免因阻焊偏移覆盖线路或露出基材。同时,通过二次元测试仪、金相显微镜等检测设备,可实时测量线宽尺寸,确保每批次产品的精度符合要求。

3mil线宽制造对生产管理的要求

3mil线宽的PCB制造对生产管理提出了极高的精细化要求。在订单处理环节,需要智能系统快速响应复杂参数的审核。通过类似IPCB系统的智能审核工具,能自动识别订单中3mil线宽对应的板厚、层数、表面处理等关键参数,评估制程可行性并预判潜在风险,如线宽与孔径的匹配性,确保订单从接收到生产的无缝衔接。

生产调度方面,3mil线宽的产品需采用专线生产模式,避免与普通线宽产品共用设备导致的参数干扰。例如,在蚀刻线的使用上,需单独设定3mil线宽对应的蚀刻时间和喷淋压力参数,并通过实时监控系统记录每块板的加工数据,实现全程可追溯。同时,建立24小时质检团队,利用连线AOI技术对线路进行100%检测,及时发现线宽偏差、短路、断路等缺陷,将不良率控制在ppm级别。

交付能力也是衡量3mil线宽制造水平的重要维度。由于工艺复杂,3mil线宽的PCB生产周期通常较普通产品更长,但通过优化生产流程,如采用“快件样板”服务,可实现中小批量订单的快速交付。例如,2层板的极限交期可压缩至24小时,4层板至48小时,这背后依赖于智能产线的柔性调度和工程团队的即时响应,确保客户在研发试产阶段能快速获得符合精度要求的样品。

3mil线宽技术的行业意义与未来拓展

3mil线宽制造能力的突破,不仅提升了PCB企业的市场竞争力,更推动了整个电子产业链的升级。它为芯片封装基板、HDI板等高端产品的国产化提供了技术支撑,打破了国外在精密PCB领域的垄断。在5G基站、人工智能服务器、自动驾驶传感器等新兴领域,3mil线宽的PCB正成为提升设备性能的“隐形功臣”。

随着电子设备对线路精度的要求持续提升,3mil线宽技术还将向更细微的方向拓展。这需要在材料、设备和工艺上不断创新。同时,3mil线宽与其他精密工艺(如3阶HDI、树脂塞孔、厚铜绕阻)的结合,将进一步拓展PCB的应用边界,为未来电子设备的功能升级提供无限可能。

3mil线宽的PCB制造,看似只是一个微小的尺寸参数,却凝聚了材料科学、精密制造和智能管理的综合实力。它既是当下高端电子设备的“标配”技术,也是未来电子产业向更高精度、更高性能迈进的起点,在推动科技进步的道路上,贡献力量。
