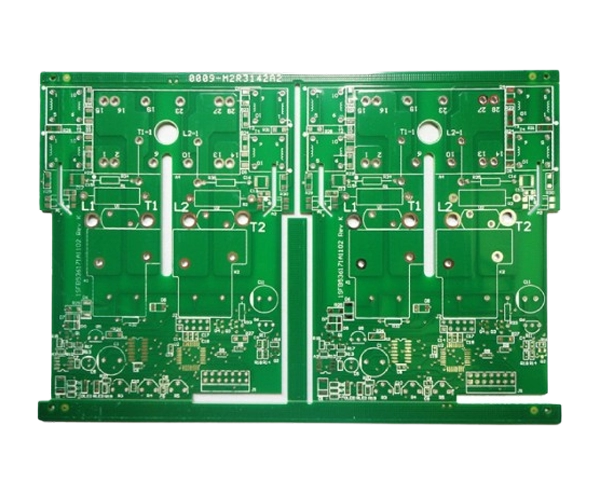

电子信息产业向高精度、高可靠性方向升级的背景下，PCB线路板作为电子设备的核心载体，其生产过程已从传统的“标准化制造”转向“专业化定制+精细化管控”。专业的PCB线路板生产企业，需在技术研发、工艺落地、质量检测及客户服务全链条建立核心能力，以满足工控、医疗、汽车电子、航空航天等领域对产品性能的严苛要求，同时应对中小批量定制、快速交付及特殊工艺研发的行业挑战。
专业PCB线路板生产的核心竞争力，始于对技术研发的持续投入。不同于常规生产企业的“被动接单”，专业制造商需以“技术前置”思维，围绕行业高端需求布局研发，重点突破三类关键技术：
高多层与精密线路技术：针对复杂电子设备的集成化需求，研发高多层PCB线路板（如12层及以上）的层压工艺，通过优化半固化片选型、控制层压温度与压力曲线，确保层间对位精度，避免出现气泡、分层等缺陷；同时攻克精密线路制造技术，通过改进激光直接成像LDI参数、优化蚀刻液配比，实现细线路、窄间距的稳定生产，满足高密度电路的导电需求。
特殊基材与工艺适配技术：面对高频通信、高温环境等特殊场景，需研发不同基材的工艺适配方案——例如针对聚四氟乙烯等高频基材，优化钻孔参数与表面处理工艺，解决其材质软、易变形导致的加工难题；针对厚铜PCB线路板，开发分段蚀刻、阶梯镀铜工艺，确保厚铜区域的导电性与散热性，适配大功率电子设备需求。
绿色生产与环保技术：响应全球环保法规要求，研发无铅化、无卤化生产技术，通过改进化学镀铜液配方、优化显影与脱墨工艺，减少重金属与有害化学物质排放；同时引入废水回收处理系统，实现蚀刻液、清洗水的循环利用，在保证产品性能的同时降低对环境的影响。
专业PCB线路板生产的关键，在于将技术研发成果转化为稳定的生产能力，这需要建立覆盖“基材入厂到成品出厂”的全流程工艺管控体系：
基材与辅料精细化筛选：建立严格的供应商准入机制，对覆铜板、感光油墨、蚀刻液等核心物料进行多维度检测——覆铜板需检测绝缘强度、热变形温度；感光油墨需验证附着力、耐化学性；蚀刻液需测试腐蚀速率与均匀性，从源头杜绝物料质量隐患。
关键工序参数动态调控：在图形转移、蚀刻、钻孔等核心工序中，引入实时监控系统——图形转移环节通过光学检测设备实时比对线路图形精度，及时调整激光直接成像的扫描速度与能量；蚀刻环节通过在线传感器监测蚀刻液浓度与温度，自动补加药剂以维持稳定的腐蚀效果；钻孔环节通过扭矩传感器监控钻头状态，避免因钻头磨损导致的孔径偏差。
过程质量追溯体系：为每一块PCB线路板赋予唯一识别码，记录从基材裁切、工序加工到检测结果的全流程数据。一旦发现质量问题，可快速追溯至具体工序、设备与操作人员，通过数据分析定位根源，实现工艺参数的精准优化，避免同类问题重复发生。
专业PCB线路板生产需建立“高于行业标准”的质量检测体系，通过多维度、全项目检测，确保产品满足不同领域的可靠性要求：
电气性能全项检测：采用飞针测试机与针床测试机结合的方式，对PCB线路板的导通性、绝缘性进行100%检测——飞针测试适用于中小批量定制产品，可灵活适配不同板型；针床测试适用于大批量产品，提升检测效率，确保无开路、短路、错焊等问题。同时，针对高频PCB线路板，通过网络分析仪测试其阻抗匹配性能，保证信号传输的稳定性。
机械与环境可靠性测试：模拟PCB线路板在实际使用中的环境条件，开展多项可靠性测试，确保产品在恶劣环境下长期稳定运行。
微观结构检测：采用金相显微镜与扫描电子显微镜，观察PCB线路板的微观结构——检查孔金属化层的厚度与均匀性，避免因镀层过薄导致的导通不良；观察线路边缘的平整度，评估蚀刻工艺的精细度；检测层压界面的结合状态，杜绝分层、气泡等隐性缺陷。
专业PCB线路板生产企业不仅是“产品制造商”，更是“客户研发伙伴”，需围绕客户需求构建定制化服务体系：
技术前置对接：在客户产品设计阶段，派遣资深工程师参与技术沟通，提供PCB线路板的可制造性分析——根据客户的电路设计方案，优化线路布局、孔径选型与基材推荐，避免因设计不合理导致的生产难题，缩短客户研发周期。
快速交付保障：针对客户研发样单与中小批量订单的紧急需求，建立“快速生产通道”——通过优化生产排程，优先安排紧急订单；储备常用基材与辅料，减少物料准备时间；采用并行工序（如钻孔与图形转移同步准备），大幅缩短交付周期，助力客户加快产品上市节奏。
全球化服务网络：为满足全球客户的服务需求，在主要电子产业集群区域设立服务中心，配备专业技术与客服团队。国内客户可享受上门技术支持与订单跟进服务；海外客户可通过多语言沟通渠道，实时获取订单进度，解决生产与使用中的问题，实现“本地化响应，全球化服务”。
