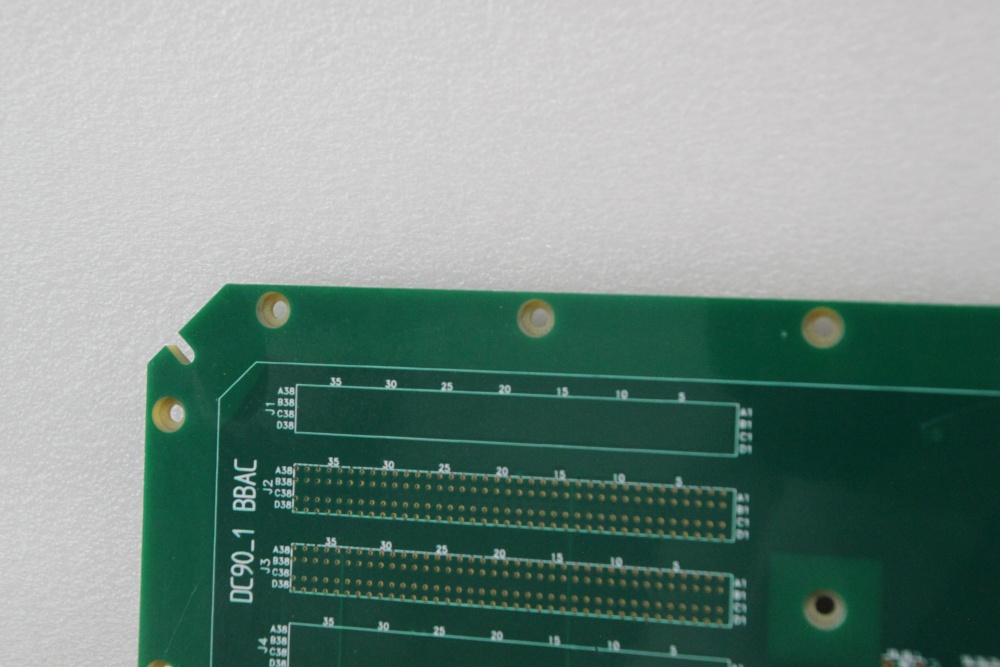

医疗影像设备大尺寸、高层数PCB的制造工艺

作者：深圳普林电路发布时间：2025年12月01日

分享:

医疗影像设备的核心硬件体系中，大尺寸、高层数的PCB是保障设备成像精度、信号稳定性的关键载体。这类PCB因需承载复杂的信号传输需求，且要适配医疗设备严苛的使用环境，其制造工艺在流程把控、精度控制和可靠性保障上，形成了一套区别于常规产品的专属逻辑，每一个环节都围绕“稳定、精准、耐用”三大核心诉求展开。

一、基材预处理：筑牢信号传输的基础防线

大尺寸、高层数PCB的制造，首先面临的是基材处理的特殊要求。医疗影像设备对信号传输的完整性要求极高，基材的均匀性直接影响信号衰减程度。制造过程中，需对基材进行严格的预处理，通过清洁、干燥等一系列工序去除表面杂质与水分，确保基材内部结构的一致性，为后续多层叠加奠定基础。这一步骤看似基础，却直接决定了PCB在长期使用中是否会因基材问题出现信号失真，进而影响影像设备的诊断准确性。

二、多层压合：攻克尺寸与层数的精度难题

多层结构的压合工艺是制造中的核心环节之一。高层数意味着需要将数十层基材与导电层精准叠加、压合为一个整体，而大尺寸则进一步放大了压合过程中的精度控制难度。为避免层间偏移、气泡产生，压合前需对各层进行精准对齐定位，借助专用的定位系统确保每一层的相对位置误差控制在极小范围。压合过程中，温度、压力的梯度变化需严格遵循特定曲线，既要保证各层之间的紧密贴合，又要避免因热应力导致PCB变形——这种变形在医疗影像设备中可能引发信号传输延迟，影响设备的响应速度。

三、孔加工与金属化：保障多层导通的稳定核心

孔加工与金属化处理是保障多层PCB导通性能的关键步骤。高层数PCB的孔深与孔径比更大，孔壁的光滑度和金属镀层的均匀性直接影响导通效率与稳定性。制造过程中，需采用高精度的钻孔技术，确保孔壁无毛刺、无裂纹，随后通过化学沉积、电镀等工艺在孔壁形成均匀的金属层，实现各层导电线路的可靠连接。对于医疗影像设备而言，这种导通的可靠性直接关系到设备的长期稳定运行，任何一个孔的接触不良都可能导致影像数据传输中断或失真，影响临床诊断。

四、表面处理：强化耐环境与结构适配性

表面处理工艺则聚焦于PCB的抗腐蚀、抗氧化能力，以及与设备内部其他结构的适配性。医疗设备常需在复杂环境下长期工作，PCB表面需具备良好的耐环境性能，同时要避免表面处理层影响信号传输。通过针对性的表面处理工艺，既能在PCB表面形成保护屏障，抵御湿度、温度变化带来的侵蚀，又能保证表面的平整度，满足设备装配过程中的贴合需求，间接保障设备整体的结构稳定性。

五、全流程质控：守住医疗级产品的严苛标准

全程的质量检测与管控贯穿制造工艺的始终。医疗影像设备对PCB的质量要求近乎苛刻，任何微小的缺陷都可能引发严重的设备故障。因此，在基材处理、压合、孔加工、表面处理等每一个环节后，都需通过高精度的检测设备进行全面排查，包括线路导通性、层间粘合强度、表面平整度、孔位精度等多项指标，确保每一块出厂的PCB都符合医疗设备的严苛标准。这种全流程的质量管控，是保障医疗影像设备可靠性、安全性的重要前提。

大尺寸、高层数PCB的制造工艺，是医疗影像设备核心技术落地的重要支撑。它不仅需要突破大尺寸与高层数带来的工艺难题，更要围绕医疗场景的特殊性，在精度、可靠性、耐环境性等方面实现双重突破，最终通过成熟的工艺体系，为医疗影像设备的精准诊断、稳定运行提供坚实的硬件基础。
