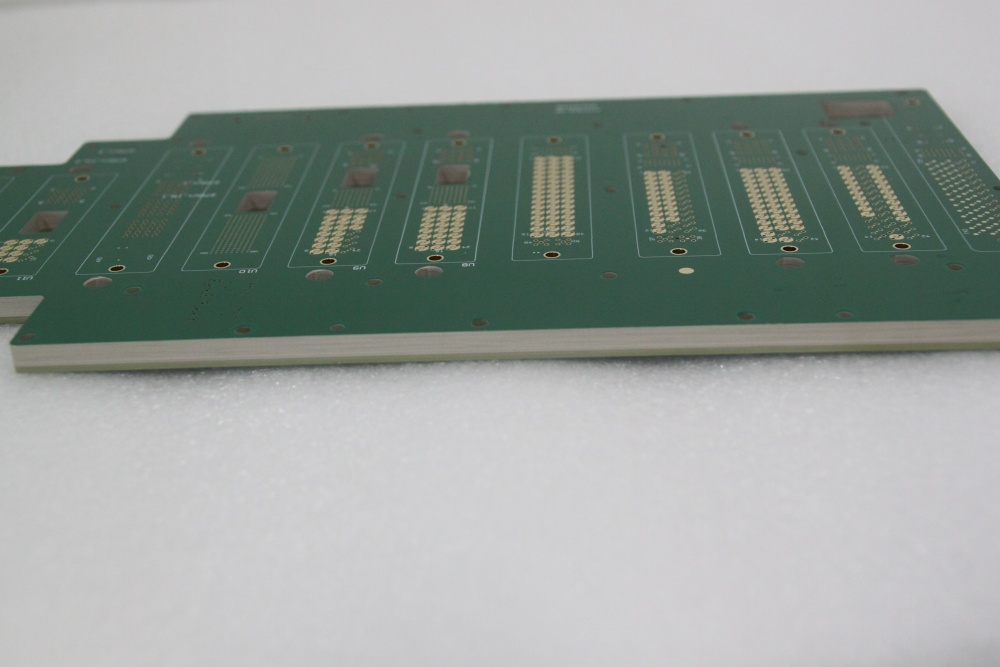

高频板PCB是承载高频信号传输、保障基站通信稳定性的核心基材。相较于常规民用PCB，通信基站专用高频板需适配高频信号传输场景，对板材稳定性、加工精度、介质一致性、信号低损耗性能有着严格要求。其制造全过程区别于普通电路板，每一道制程均围绕低介电损耗、高尺寸精度、高环境适配性展开，是精密PCB制造领域的核心技术品类。下面结合基站高频板生产实际，梳理其核心制造工艺与关键管控要点。
基材是决定通信高频板信号传输性能的核心基础，基站高频板不适用常规通用板材，需选用低介电常数、低介电损耗的专用高频介质材料，主流材质包含改性高分子基材、陶瓷复合基材等系列高频板材。这类基材具备介电参数稳定、高频信号衰减极低、温漂特性优异的特点，可充分适配基站设备长期连续运行的高频传输工况。
基材进场后需开展专项预处理管控，区别于普通板材的简易裁切流程。首先完成基材外观与核心性能核验，重点检查板材介电均匀性、整体厚度状态、铜箔表面状态，优先选用低轮廓铜箔基材，从源头降低高频信号传输过程中的损耗问题。随后进行恒温恒湿静置预处理，消除基材存储过程中产生的内应力与形变隐患，规避后续加工出现的板材翘曲、尺寸偏移问题。同时严格规范基材裁切作业标准，保证裁切边缘平整完好，无毛刺、分层、裂纹等细微缺陷，杜绝各类基材瑕疵影响高频信号传输品质。
钻孔是高频板PCB制造的关键精密工序，基站高频板的孔径状态、孔壁完整性、孔位对齐度，直接影响多层板层间结构一致性与高频阻抗稳定性，传统普通PCB钻孔工艺无法满足其生产要求。
生产过程中采用高精度专业钻孔设备，替代传统常规钻孔工艺，有效规避机械加工过程中易出现的基材挤压分层、孔壁粗糙、孔位偏移等问题。针对软性高频基材，专属优化钻孔运行参数，匹配基材物理特性，防止出现孔壁撕裂、基材凹陷等加工缺陷。钻孔完成后，执行全板孔壁精细化清洁工序，彻底清除孔内粉尘、基材碎屑，避免残留杂质引发后续层压贴合不良、孔位结构异常等问题，保障多层高频板的结构完整性与性能一致性。
通信基站高频板多为多层复合结构，层压工序的核心管控目标是保障介质厚度均匀、层间对齐精准、板材无分层空洞，这是维持高频信号阻抗稳定的关键。高频基材的热物理特性与普通板材差异显著，常规层压工艺参数并不适用，需定制专属层压工艺曲线。
层压前精准匹配适配高频基材的专用半固化材料，保证层间介质参数统一适配高频传输需求。层压过程中采用分段式温控、压控工艺，循序渐进调节生产工况，缓慢释放板材内应力，规避高温高压工况下的基材形变、介质厚薄不均问题。全程稳定管控层压压力与温度状态，杜绝局部压力异常导致的基材挤压变形，以及贴合不紧密引发的层间空洞缺陷。层压完成后，对板材进行恒温定型处理，全面检测整板厚度均匀性与层间对齐状态，保障板材结构规整统一，从工艺层面稳定高频信号传输阻抗，减少信号反射与衰减现象。
线路蚀刻精度是高频板制造的核心难点，基站高频板的线路形态、尺寸状态直接决定高频阻抗参数，细微的线路瑕疵都会造成信号传输失真、阻抗异常超标。普通PCB的粗放式蚀刻工艺无法满足高频板的精密生产要求。
生产中采用精密化蚀刻生产体系，搭配高精度图形转移设备，保障线路图形清晰规整、对位精准。曝光环节严格把控对位精度，杜绝线路偏移、图形失真问题；蚀刻环节实时稳定管控药液状态、生产工况与传输节奏，保证板面蚀刻均匀一致，成型线路边缘平整顺滑，无锯齿、残铜、过蚀缺口等缺陷。蚀刻完成后开展全板线路全面检测，核查线路成型状态，同步校准整板阻抗性能，确保线路阻抗特性适配基站设备高频传输标准，满足各类基站设备的信号传输使用需求。
高频板表面状态直接影响高频信号传输效果，板面平整度、光滑度、抗氧化能力是核心管控指标。普通PCB常用的表面处理方式平整度差、表面粗糙度高，易加剧高频信号传输损耗，不适用于通信基站高频板生产。
基站高频板统一采用低粗糙度、高一致性的高端表面处理工艺，以化学沉金、沉银处理为核心主流工艺。这类工艺可让板面形成平整致密、均匀稳定的金属保护层，大幅优化板面平整度，更大限度降低高频信号传输损耗。同时，沉金、沉银镀层具备优异的抗氧化、耐腐蚀特性，能够适配基站设备户外长期运行、环境工况多变的使用场景，避免板面氧化、受潮、腐蚀引发的信号传输异常。表面处理全过程严控镀层均匀性，杜绝漏镀、起皮、镀层不均等缺陷，保障整板电气性能稳定统一。
通信基站高频板作为通信核心基材，出厂检测标准远高于普通PCB，检测重点聚焦高频性能、尺寸精度、结构完整性与介质稳定性，仅针对PCB本体开展专项检测，不涉及后续组装类测试项目。
尺寸精度检测方面，依托全自动光学检测设备，全面扫描核验线路、孔位、板体等关键结构状态，排查各类细微尺寸偏差与线路成型缺陷。电气性能检测方面，开展绝缘性能、耐压性能、导通一致性检测，保障板材绝缘性能优异，无漏电、短路等结构隐患。高频性能检测为核心环节，全面核验板材介质特性、阻抗一致性与信号传输损耗表现，确保整板高频传输性能均匀稳定，无局部信号传输异常问题。同时开展外观与结构全检，排查板面划伤、污渍、分层、变形等外观缺陷，严格筛选剔除所有不良品。
检测合格的成品采用真空防潮封装方式，搭配专业干燥防护包装，规避存储、运输过程中受潮、氧化、形变风险，保障高频板交付后性能完好，满足基站设备装配与长期稳定运行要求。
通信基站高频板PCB制造的核心，在于以精密化、标准化、专属化的制程管控，实现板材低损耗、高精度、高稳定的核心性能。从基材选型、钻孔层压，到蚀刻成型、表面处理、成品检测，每一道工序的工艺优化与细节管控，都是保障基站高频信号高效、稳定传输的关键。随着通信技术的持续迭代，基站高频板向超高频、高精度、高稳定性方向持续升级，其制造工艺也将不断精进，为通信基础设施的稳定运行与技术革新提供核心支撑。
