PCB沉金板与镀金板的区别

来源:PCB 日期:2020-09-04 浏览量:
    电路板的表面有几种处理工艺:光板(表面不做任何处理),松香板,OSP(有机焊料防护剂,比松香稍好),喷锡(有铅锡、无铅锡),镀金板,沉金板等,这些是比较觉见的。

    我们简单介绍一下镀金和沉金工艺的区别。


   沉金采用的是化学沉积的方法,通过化学氧化还原反应的方法生成一层镀层,一般厚度较厚,是化学镍金金层沉积方法的一种,可以达到较厚的金层。

    镀金采用的是电解的原理,也叫电镀方式。其他金属表面处理也多数采用的是电镀方式。

    在实际产品应用中,90%的金板是沉金板,因为镀金板焊接性差是他的致命缺点,也是导致很多公司放弃镀金工艺的直接原因!

    沉金工艺在印制线路表面上沉积颜色稳定,光亮度好,镀层平整,可焊性良好的镍金镀层。基本可分为四个阶段:前处理(除油,微蚀,活化、后浸),沉镍,沉金,后处理(废金水洗,DI水洗,烘干)。沉金厚度在0.025-0.1um间。

    金应用于电路板表面处理,因为金的导电性强,抗氧化性好,寿命长,一般应用如按键板,金手指板等,而镀金板与沉金板最根本的区别在于,镀金是硬金(耐磨),沉金是软金(不耐磨)。

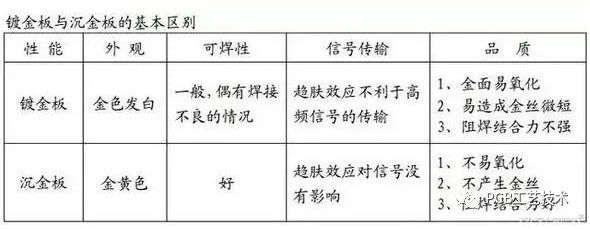

    1、沉金与镀金所形成的晶体结构不一样,沉金对于金的厚度比镀金要厚很多,沉金会呈金黄色,较镀金来说更黄(这是区分镀金和沉金的方法之一),镀金的会稍微发白(镍的颜色)。

    2、沉金与镀金所形成的晶体结构不一样,沉金相对镀金来说更容易焊接,不会造成焊接不良。沉金板的应力更易控制,对有邦定的产品而言,更有利于邦定的加工。同时也正因为沉金比镀金软,所以沉金板做金手指不耐磨(沉金板的缺点)。

    3、沉金板只有焊盘上有镍金,趋肤效应中信号的传输是在铜层不会对信号有影响。

    4、沉金较镀金来说晶体结构更致密,不易产成氧化。

    5、随着电路板加工精度要求越来越高,线宽、间距已经到了0.1mm以下。镀金则容易产生金丝短路。沉金板只有焊盘上有镍金,所以不容易产成金丝短路。

    6、沉金板只有焊盘上有镍金,所以线路上的阻焊与铜层的结合更牢固。工程在作补偿时不会对间距产生影响。

    7、对于要求较高的板子,平整度要求要好,一般就采用沉金,沉金一般不会出现组装后的黑垫现象。沉金板的平整性与使用寿命较镀金板要好。

    所以目前大多数工厂都采用了沉金工艺生产金板。但是沉金工艺比镀金工艺成本更贵(含金量更高),所以依然还有大量的低价产品使用镀金工艺(如遥控器板、玩具板)。
