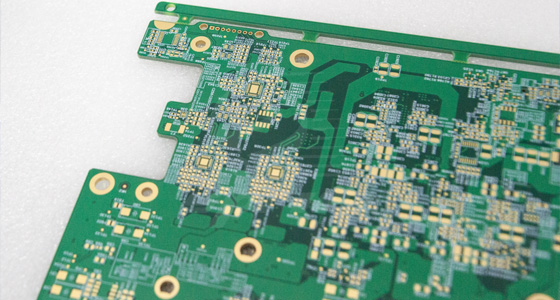

5G通信技术以其高速率、低时延和大连接的特性，成为推动社会发展的关键力量。而5G通信设备的核心——PCB板，其加工工艺的优劣直接决定了5G通信的性能与可靠性。先进的加工工艺是实现5G通信高效运行的基石，下面将深入探讨5G通信PCB板的加工工艺。

一、5G通信对PCB板的特殊要求

高频高速性能

5G通信的高频频段（如毫米波频段）要求PCB板具备出色的高频特性。这意味着PCB板材料需具有低介电常数和低介质损耗因数，以减少信号在传输过程中的衰减和失真。同时，线路的设计要满足高速信号传输需求，如严格控制阻抗匹配，确保信号能够快速、准确地在PCB板上传输，避免信号反射和干扰。

高集成度与小型化

为了满足5G基站和终端设备小型化、轻量化的设计趋势，PCB板需要实现更高的集成度。这就要求在有限的空间内，布置更多的功能模块和复杂的线路，对PCB板的层数、布线密度以及过孔设计等方面提出了更高要求。例如，采用多层板结构，增加内层线路层数，以容纳更多的电路连接，同时减小过孔尺寸，提高布线空间利用率。

高可靠性

5G通信设备通常需要在各种复杂环境下长时间稳定运行，因此PCB板必须具备高可靠性。在加工过程中，要确保线路的连接牢固、稳定，防止出现断路、短路等问题。同时，对PCB板的抗振、抗冲击、防潮、防腐蚀等性能也有严格要求，以适应不同的工作环境。

二、关键加工工艺环节

材料选择与处理

基材挑选：5G通信PCB板优先选用具有低低介电常数和低介质损耗因数值的高性能基材，如聚四氟乙烯及其改性材料、高速玻璃纤维增强环氧树脂等。这些材料能有效降低信号传输损耗，满足高频高速通信需求。

铜箔处理：采用高质量的电解铜箔或压延铜箔，确保铜箔的纯度和表面粗糙度符合要求。在加工前，对铜箔进行预处理，如粗化处理，以增强铜箔与基材之间的附着力，保证在后续加工和使用过程中铜箔不易剥离。

制造工艺

多层板压合：5G通信PCB板多为多层结构，压合工艺至关重要。将内层线路板、半固化片和外层铜箔按设计要求叠放整齐，放入层压机中。在高温、高压条件下，半固化片融化并流动，填充内层线路之间的空隙，使各层紧密粘结在一起。压合过程中，要精确控制温度、压力和时间，确保多层板的层间结合力良好，无气泡、分层等缺陷。

微孔与盲孔加工：为了实现高密度布线和高集成度，5G通信PCB板常采用微孔和盲孔技术。微孔通常指孔径小于0.3mm的过孔，盲孔则是只连接部分线路层的过孔。采用激光钻孔技术来加工微孔和盲孔，能够实现高精度、高效率的钻孔操作。激光钻孔可以在不损伤周围线路和基材的前提下，精确控制孔的位置和孔径，满足5G PCB板对微小过孔的加工要求。

表面处理：5G通信PCB板的表面处理工艺主要有化学镀镍金、有机可焊性保护膜、浸银等。化学镀镍金具有良好的导电性、可焊性和抗氧化性，能够提高PCB板的电气性能和可靠性，适用于对表面质量要求较高的5G通信设备。OSP工艺则具有成本低、工艺简单等优点，能在PCB板表面形成一层保护膜，防止铜面氧化，保证焊接性能。浸银工艺的镀层均匀、平整，可焊性良好，也在5GPCB板加工中得到一定应用。

三、质量控制与检测

电气性能检测

阻抗测试：使用专业的阻抗测试仪，对PCB板上的关键线路进行阻抗测试，确保线路阻抗符合设计要求。通过对测试数据的分析，及时发现并纠正阻抗异常的问题，保证信号传输的稳定性。

信号完整性测试：采用高速示波器等设备，对PCB板上的高频信号进行信号完整性测试。检测信号的传输延迟、上升沿/下降沿时间、眼图等参数，评估信号在PCB板上的传输质量，判断是否存在信号失真、反射等问题。

绝缘电阻测试：测量PCB板上不同线路之间以及线路与基材之间的绝缘电阻，确保绝缘性能良好，防止出现漏电等电气故障。

外观与结构检测

外观检查：通过人工目检或自动化光学检测设备，对PCB板的外观进行检查。查看线路是否有短路、断路、蚀刻不均匀、铜箔划伤等缺陷，以及表面处理是否均匀、有无漏镀等问题。

X射线检测：利用X射线检测设备，对多层板内部的线路连接、过孔质量以及层间结合情况进行检测。X射线能够穿透PCB板，清晰显示内部结构，帮助检测人员发现肉眼无法观察到的内部缺陷，如过孔未打通、层间气泡等。

尺寸测量：使用高精度的测量仪器，对PCB板的外形尺寸、线路宽度、过孔孔径等进行测量，确保加工尺寸符合设计图纸要求。

5G通信PCB板加工工艺是一个复杂而精密的系统工程，从材料选择到制造工艺，再到质量控制，每个环节都紧密相连，共同决定了PCB板的性能和质量。
