电子产品向小型化、高性能化发展的当下，8层电路板因出色电气性能和高密度布局，成为高端电子设备核心。像智能手机、通信基站等，都靠它保障复杂系统稳定运行。

8层电路板独特优势

相比少层电路板，8层板布线空间更充裕，能满足复杂设备集成大量元器件的需求。合理规划信号层与电源层，可减少信号干扰，提升传输稳定性与速度，例如在高速数据传输时，能为信号设独立传输层防串扰。其多层结构还有利于均匀散热，增强设备可靠性、延长使用寿命。

加工过程中的关键工序

基板材料选择

8层电路板对基板材料的要求较高，需要具备良好的电气性能、机械性能和热性能。常用的基板材料有玻璃纤维增强环氧树脂覆铜板、聚四氟乙烯等。FR-4材料具有成本较低、综合性能较好的特点，适用于大多数普通应用场景。而PTFE材料则具有优异的高频性能和低介电常数，更适合用于高频、高速信号传输的8层电路板，如通信设备中的电路板。在选择基板材料时，需要根据电路板的具体应用需求，综合考虑材料的各项性能指标和成本因素。

内层线路制作

内层线路的制作是8层电路板加工的重要环节。首先，将覆铜板裁剪成合适的尺寸，然后在其表面均匀涂布一层感光材料，如干膜或液态光致抗蚀剂。接着，通过曝光机将设计好的内层电路图案转移到覆铜板上，曝光后的感光材料在有图案的区域发生光聚合反应，形成固化的抗蚀层。随后，使用显影液将未曝光区域的感光材料溶解去除，从而在覆铜板上显现出清晰的内层电路图案。最后，将覆铜板放入蚀刻机中，蚀刻液会将未被抗蚀层保护的铜箔溶解去除，留下精确的内层电路线条。在这个过程中，需要严格控制曝光时间、显影液浓度和蚀刻液参数，以确保内层线路的精度和质量。

层压工艺

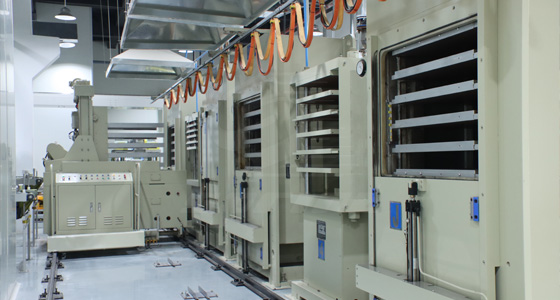

层压是将多个内层线路板和半固化片，按照设计好的层叠结构进行压合，形成一个完整的多层电路板的过程。在层压之前，需要对内层线路板进行黑化处理，以增加其与半固化片之间的粘结力。然后，将内层线路板、半固化片和外层铜箔按照顺序叠放好，放入真空层压机中。在高温、高压的环境下，半固化片会逐渐熔化并填充内层线路板之间的空隙，使各层紧密结合在一起。层压过程中的温度、压力和时间控制至关重要，过高的温度或压力可能导致电路板变形、分层，而过低的温度或压力则会使粘结不牢固。因此，需要根据基板材料和层叠结构的特点，精确调整层压参数，以确保电路板的层间结合强度和尺寸稳定性。

钻孔与镀铜

层压完成后，需要在电路板上钻出用于安装电子元器件引脚和连接不同层线路的孔。钻孔使用的是高精度的数控钻孔机，通过控制钻头的转速、进给速度和钻孔位置，确保孔的尺寸精度和垂直度。钻孔完成后，需要对孔壁进行镀铜处理，使孔壁具有良好的导电性，实现不同层之间的电气连接。镀铜工艺通常采用化学镀铜和电镀铜相结合的方法，首先通过化学镀铜在孔壁表面沉积一层薄薄的铜层，然后再通过电镀铜将铜层加厚到所需的厚度。镀铜过程中要保证镀液的成分、温度和电流密度等参数稳定，以确保镀铜层的均匀性和质量。

外层线路制作与表面处理

外层线路的制作过程与内层线路类似，同样需要经过涂布感光材料、曝光、显影、蚀刻等工序。在制作外层线路时，需要注意与内层线路的对准精度，以确保整个电路板的电气连接正确无误。外层线路制作完成后，为了提高电路板的可焊性和抗氧化能力，需要对电路板表面进行处理。常见的表面处理工艺有热风整平、化学镀镍金、有机可焊性保护剂等。热风整平是将电路板浸入熔化的锡铅合金中，然后用热风将多余的焊料吹平，使电路板表面形成一层均匀的焊料涂层；化学镀镍金则是在电路板表面先镀一层镍，再镀一层金，金层具有良好的导电性和抗氧化性，能提高电路板的可靠性；有机可焊性保护剂是在电路板表面涂覆一层有机保护膜，防止铜表面氧化，同时在焊接时保护膜会分解，露出铜表面，保证良好的焊接性能。选择表面处理工艺要根据电路板的应用场景、成本要求以及对电气性能和可靠性的期望来决定。

严格的质量检测

外观检查

8层电路板加工完成后，首先要进行外观检查。通过肉眼或借助放大镜、显微镜等工具，检查电路板表面是否有划伤、污渍、铜箔残留、线路短路或断路等明显缺陷。同时检查丝印字符是否清晰、完整，孔位是否正确等。外观检查是质量检测的基础环节，能够发现一些直观的质量问题，及时进行返工或报废处理。

电气性能测试

电气性能测试是8层电路板质量检测的关键环节。使用专业的测试设备，如飞针测试机、在线测试仪等，对电路板的电气性能进行全面检测。飞针测试机通过探针与电路板上的测试点接触，检测电路的连通性、短路、断路以及元件参数等；在线测试仪则可对电路板上安装的元器件进行功能测试，判断其是否正常工作。此外，对于高速信号线路，还需要使用网络分析仪等设备进行信号完整性测试，检测信号在传输过程中的衰减、反射、串扰等情况。通过电气性能测试，能够确保8层电路板的电气性能符合设计要求，满足电子设备的使用需求。

X射线检测

由于8层电路板是多层结构，内部的层间连接和焊点质量无法直接通过外观检查和电气性能测试进行评估。因此，需要使用X射线检测设备对电路板进行内部结构检测。X射线检测可以穿透电路板，拍摄内部层间连接和焊点的图像，通过分析图像可以判断层压是否良好、钻孔与镀铜是否合格、焊点是否存在虚焊、短路等缺陷。X射线检测能够发现一些隐藏在电路板内部的质量问题，有效提高产品的质量和可靠性。

8层电路板的加工是一个复杂而精密的过程，涉及到多个环节和关键技术。从加工前的精密设计，到加工过程中的关键工序，再到严格的质量检测，每一个步骤都需要精心操作和严格把控，才能生产出高质量的8层电路板，为现代电子技术的发展提供有力支持。
