飞针测试是深圳PCB厂商广泛采用的一种非接触式、自动化的电路测试方法。它通过一对或多对可移动的探针，即 “飞针”，按照预设的测试程序自动快速地触碰 PCB 上的测试点，以检测电路的连通性、电阻、电容及其它电气特性。下面通过其原理、流程以及测试方法三个方面详细介绍深圳PCB厂商的飞针测试工艺。

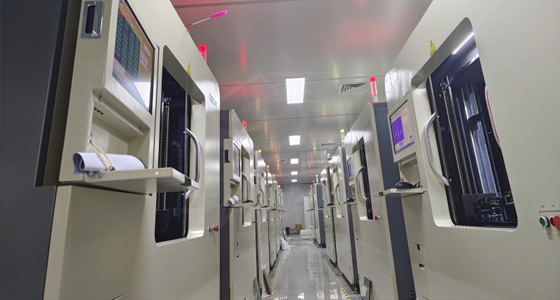

一、工艺原理

飞针测试通过可精确移动的探针（飞针）来实现。这些飞针在程序控制下，能够快速而精准地接触 PCB 板上预先设定的测试点。利用微小的电流或电压信号，检测电路的导通情况，包括线路是否存在开路或短路现象。同时，还能够测量电阻、电容等电气参数，以此判断电子元件的性能以及焊接质量，例如是否存在虚焊、漏焊导致的参数异常，以及元件的实际参数值是否符合设计要求。

二、测试流程

测试程序生成：依据 PCB 的设计数据，如 Gerber 文件，借助专业测试软件自动生成详细的测试程序。该程序涵盖所有待测试网络的信息，包括测试点坐标、测试顺序以及对应的测试参数。

探针定位与测试：测试过程中，飞针测试机的机械臂按照程序指令，精准驱动飞针移动到特定测试点并与之接触。随后施加特定的电信号，进行导通性检测、电阻电容测量等操作，并实时记录测试数据。

数据分析与判定：将采集到的测试数据与预设的标准数据进行对比分析。系统自动判断每个测试点及网络的测试结果是否正常，快速识别出诸如开路、短路、电阻电容异常等缺陷情况。

结果报告与反馈：生成详尽的测试报告，报告中明确指出所有检测到的缺陷位置、类型以及相关参数信息。这些信息将反馈给生产环节，以便对有问题的 PCB 板进行修复或调整生产工艺，提升产品良率。

三、测试方法

充 / 放电时间法：基于相同网络充 / 放电时间恒定的原理。当多个网络的充 / 放电时间相等时，可能存在短路情况，此时仅针对这些可疑网络进行短路测试。对于首件板，需依次进行全开路测试、全短路测试以及网络值学习；后续板则先进行全开路测试与网络值测试，仅在怀疑短路区域采用电阻法进一步确认。

电感测量法：选取一个或多个较大网络作为感应天线，施加信号后，其他网络会产生感应电感。通过测量各网络的电感值，对比判断是否存在短路可能。不过，此方法在双面板测试中可靠性欠佳，更适用于具有地层或电层的多层板。

电容测量法：在开路测试阶段，同一网络各端点的电容值理论上应相等，若出现不等则提示可能存在开路。同时，记录各网络电容值作为短路测试的参考依据。但由于电容受多种因素干扰，该方法测试可靠性低于电阻法。

相位差方法：将弦波信号加载于地层或电层，通过线路层获取相位滞后角度，进而推算出电容值或电感值。首件板先进行开路测试，接着测量其他网络相位差，然后进行短路测试；后续板先测开路与网络相位差，对可疑短路处再用电阻法验证。此方法主要适用于四层及以上的多层板。

自适应测试法：测试机根据 PCB 板的实际情况与测试规范，在测试过程中自动选择最适宜的测试方法。例如，当网络值在设备测试误差范围内时，自动切换至电阻测试或电场测试。这种方法测试速度快且效果好，但目前采用的测试机相对较少。

深圳PCB厂商凭借飞针测试工艺，能够在 PCB 生产过程中高效、精准地检测出各类电路缺陷，保障产品质量，满足电子产品日益提高的性能与可靠性要求，在全球电子产业链中占据重要地位并持续推动行业技术进步。
