PCB防水的方法有哪些？分别有什么优缺点？

PCB防水处理是保护PCB不受水和其他液体损伤的方法，通过防止水分进入电路板内部，从而保护电子元件不受水的侵害。可以通过涂层、封装、防水连接器等方法来实现，以确保电路板在潮湿或有水的环境中正常运行，并提高设备的可靠性和耐用性。

PCB防水的重要性

1、防止侵蚀损坏

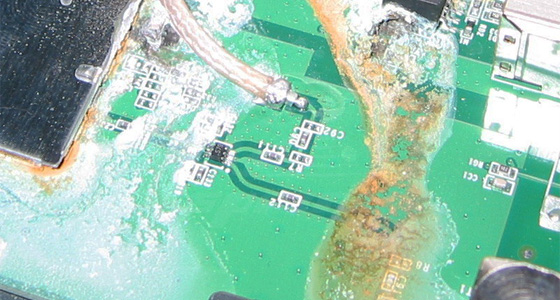

在户外、汽车和医疗等领域，PCB容易受到水和潮湿的侵害，因此防止永久性腐蚀损坏是PCB防水的主要目标之一。水分和水蒸气进入PCB会导致氧化反应，造成铜箔的腐蚀、焊点的降解和组件的失去光泽。
2、避免短路
水分的进入会导致相邻铜走线和紧密组件之间的短路。这种短路会导致设备行为不稳定、火花和过多的电流消耗，从而立即损坏电路。
3、防尘
PCB上的灰尘和碎屑堆积会随着时间的推移干扰电路运行。密封的防水涂层形成一个防止细颗粒沉积在电路板和组件上的密封表面。通过防水和防尘，在较长的使用寿命内进一步提高了可靠性。
4、延长使用寿命
通过彻底防止水分侵入，可以延长电子元件的使用寿命，减少腐蚀和松动带来的损坏。防水处理不仅可以避免电子元件因氧化而导致的腐蚀和焊接接头的损坏，还可以减少由此引起的维修和更换成本。
5、易于清洁
由于防水处理使得PCB能够承受浸泡，因此清洁设备上的污垢和污染变得更加简单。密封的电子设备无需小心避免与水接触，只需冲洗或浸入水中即可快速洗去任何积聚的污垢或有机物堆积物。对于医疗设备等必须偶尔消毒的产品，这减少了维护时间和复杂性。

PCB防水的方法

1、涂层技术

涂层技术是一种常用的PCB防水方法，通过在PCB表面涂覆一层防水涂料来防止水分进入电路板内部。

涂层技术的应用步骤：
1、表面准备：在涂覆防水涂料之前，需要对PCB表面进行清洁和处理，以确保涂层可以牢固地附着在PCB表面上。
2、涂覆防水涂料：选择适当的防水涂料，如聚氨酯、氟碳等，通过喷涂、涂刷或浸涂等方式，在PCB表面形成一层保护膜。
3、固化：将涂覆在PCB表面的防水涂料进行固化处理，以确保涂层具有足够的耐用性和防水性能。

涂层技术的优点：
涂层技术简单易行，成本较低。
可以适用于各种类型的PCB，包括复杂的多层PCB。

涂层可以提供良好的防水性能，有效阻止水分进入PCB内部。

涂层技术的缺点：
涂层厚度不易控制，可能会影响PCB的尺寸和重量。
涂层技术可能会影响PCB上的细微结构和电性能。
涂层在长时间使用后可能会出现老化和剥落的问题，需要定期检查和维护。

2、封装技术

封装技术是通过将PCB上的电子元件封装在防水材料中，防止水分进入元件内部，从而保护电路板。

封装技术的应用步骤：
1、电子元件封装：将PCB上的电子元件封装在防水材料中，如环氧树脂、硅胶等。
2、封装密封：确保封装材料能够完全覆盖电子元件，并且与PCB表面紧密密封，防止水分进入元件内部。
3、固化：封装材料固化后形成一层保护膜，有效防止水分进入电子元件内部。

封装技术的优点：
封装技术能够将PCB上的电子元件完全封装在防水材料中，提供更全面的防水保护。
封装材料的固化层具有较好的耐水性和耐化学腐蚀性，能够有效防止水分和化学物质对电子元件的侵蚀。
封装技术可以有效保护PCB上的电子元件免受机械冲击和振动的影响。

封装技术的缺点：
封装技术的制作工艺较为复杂，成本相对较高。
封装材料的固化过程需要一定的时间，可能会影响生产周期。
封装技术可能会影响PCB上的细微结构和电性能。

封装技术的应用范围：
封装技术广泛应用于对防水性能要求较高的电子设备中，特别是在户外、汽车和医疗等领域的应用，如汽车电子模块、户外无线通信设备、医疗监护设备等。

3、防水连接器

防水连接器采用特殊的密封结构和防水材料，能够有效防止水分进入电子设备的连接部位，从而保护电路板和连接器不受水的侵害。

防水连接器的原理：
1、密封结构：防水连接器采用特殊的密封结构，如橡胶密封圈、防水胶等，能够有效防止水分从连接部位进入电子设备内部。
2、防水材料：防水连接器的连接部位通常采用防水材料制成，如防水塑料、硅胶等，具有良好的防水性能和耐化学腐蚀性能。
3、防水技术：防水连接器采用特殊的工艺技术，如注塑成型、压模成型等，确保连接部位能够完全密封，防止水分进入。

防水连接器的作用：
1、防水保护：防水连接器能够有效防止水分从连接部位进入电子设备内部，保护电路板和连接器不受水的侵蚀，确保设备的正常运行。
2、防尘保护：防水连接器通常也具有防尘功能，能够有效防止灰尘和杂物进入连接部位，保护电子设备不受灰尘和杂物的影响。
3、提高可靠性：防水连接器能够提高电子设备的可靠性和耐用性，减少因水分进入连接部位而导致的故障和损坏，延长设备的使用寿命。


不同类型的防水连接器：
1、密封型防水连接器：
原理：密封型防水连接器采用特殊的密封结构和防水材料，如橡胶密封圈、防水胶等，能够有效防止水分从连接部位进入电子设备内部。
应用：密封型防水连接器适用于对防水性能要求较高的应用场合，如户外电子设备、汽车电子等。

2、磁吸型防水连接器：
原理：磁吸型防水连接器采用磁吸结构，通过磁力吸附连接器的连接部位，形成密封防水效果。
应用：磁吸型防水连接器适用于需要频繁拆卸和连接的场合，如户外运动设备、手持设备等。

3、螺纹型防水连接器：
原理：螺纹型防水连接器采用螺纹结构，通过旋转连接器的连接部位，形成密封防水效果。
应用：螺纹型防水连接器适用于对防水性能和机械强度要求较高的应用场合，如航空航天设备、海洋工程设备等。
