PCB设计的未来:探索盲孔和埋孔技术

来源:深圳普林电路 日期:2023-07-17 浏览量:


在印刷电路板(PCB)设计中,盲孔和埋孔是两种关键的连接技术,它们在高密度、高性能电子设备的制造中发挥着重要作用。本文将深入探讨盲孔和埋孔的定义、应用以及它们的创建过程。此外,我们还将介


绍在设计这些特殊类型的通孔时需要考虑的重要准则,以确保PCB的可靠性和性能优化。让我们一起来了解盲孔和埋孔在现代电子制造中的重要性及其设计原则。

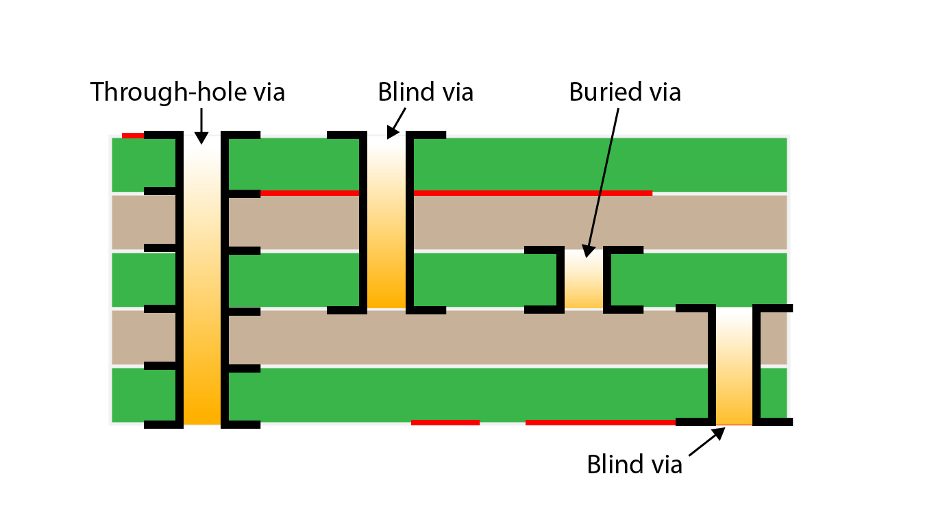

盲孔和埋孔是印刷电路板(PCB)设计和制造中常见的两种不同类型的通孔结构。它们在连接不同层次的导线和信号时发挥重要作用,但其设计和制造方法有所不同,适用于不同的应用需求。



在PCB设计中,盲孔(Blind Vias)是一种特殊类型的通孔,其连接方式仅限于外层与内层之间,而不贯穿整个PCB板。这种设计允许在有限的空间内建立必要的连接,同时避免对电路板反面的干扰。

盲孔是一种通孔结构,连接PCB的外层与一个或多个内层,但不延伸穿过整个PCB。这意味着盲孔只能从一个面板的一侧看到,而在另一侧是看不到的,因此称为"盲"孔。

举个例子,假设有一个四层的PCB,其中第一层和第二层之间需要进行连接,而避免穿透到PCB的最外层。在这种情况下,可以使用盲孔来实现这种连接,而无需在PCB的另一侧留下不必要的孔洞。

另一种常见的通孔类型是埋孔(Buried Vias),它们连接一个或多个PCB内层,但不延伸到任何外层。埋孔在复杂多层PCB布局中发挥着关键作用,特别是在高性能电子设备中,其中对信号完整性和空间优化的要求非常高。

埋孔是一种通孔结构,连接PCB的一个或多个内层,但不延伸到任何外层,这意味着它完全隐藏在PCB的内部层次中。

比如,考虑一个复杂的八层PCB,其中有多个内层之间需要连接,但不涉及到任何外层。在这种情况下,使用埋孔是非常合适的,因为它们可以在PCB的内部实现所需的信号连接,同时保持外观的整洁。

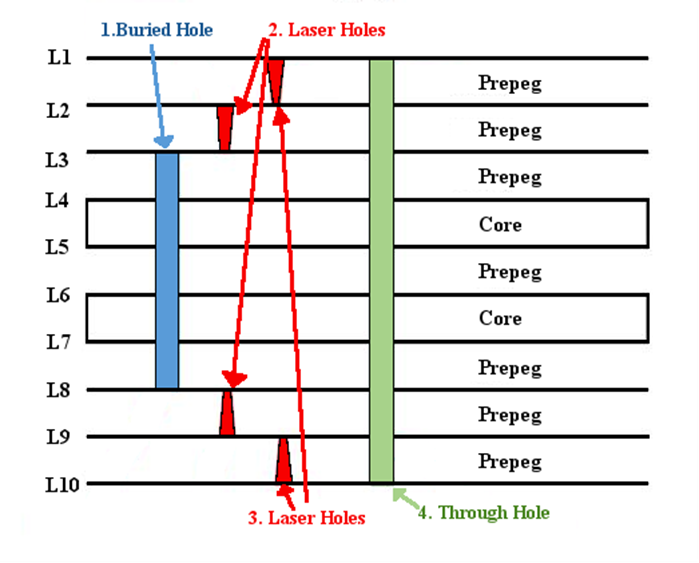

为了创建盲孔和埋孔,PCB制造过程中的钻孔阶段至关重要。通过控制钻孔的深度,制造商可以实现盲孔和埋孔的定向连接,然后进行电镀处理以确保电气连接的可靠性。

首先,在PCB的一侧进行正常的钻孔操作,创建从外层到内层的孔。

接下来,通过控制深度钻孔技术,钻孔被限制在特定的内层,不延伸到PCB的另一侧。

最后,对孔进行电镀,以在内部和外部层之间建立导电连接。

假设我们有一个双面PCB,其中第一层和第二层之间需要建立连接,但不希望影响到PCB的底部第二层。通过控制盲孔的深度,可以仅将钻孔深度限制在第一层和第二层之间,从而实现所需的信号连接。

在制造过程的钻孔阶段,通过控制钻孔的深度,使得钻孔仅停留在PCB的内层,不延伸到外层。

然后对这些内层钻孔进行电镀,以在相应的内层之间建立连接。

比如,考虑一个复杂的多层PCB,有四个内层,需要在这些内层之间建立多个信号连接。通过埋孔的制造过程,这些信号连接可以完全隐藏在PCB的内部,不会影响到外层,从而实现更高的布线密度和更好的信号完整性。

总体而言,盲孔和埋孔为PCB设计人员提供了更灵活的选项,以满足高密度布线和复杂信号路由的需求。它们的正确使用有助于改善PCB的性能和可靠性。




当设计盲孔和埋孔时,有一些重要的准则需要遵循,以确保PCB的可靠性、性能和制造可行性。以下是这些准则的详细描述和相关示例说明:

孔的纵横比(Aspect Ratio)

孔的纵横比是指孔的深度与直径之间的比率。在高密度PCB中,特别是在使用盲孔和埋孔时,这一因素尤为重要。

其准则是为了避免制造困难和提高可靠性,通常要尽量控制纵横比在合理范围内。较高的纵横比会增加钻孔和电镀的难度,可能导致制造中的问题,例如孔壁不均匀或信号损耗。

假设设计一个高密度的多层PCB,需要使用盲孔连接外层与内层。若要确保纵横比在可控范围内,可能需要对板厚和孔直径进行优化,以避免过于陡峭的孔结构。

环形焊盘(Annular Ring)

环形焊盘是位于孔周围的铜垫,它连接着焊盘和盲孔/埋孔。它对于提供稳固的焊接连接非常关键。

其准则是确保环形焊盘足够大,以提供可靠的焊接面积和良好的连接。过小的环形焊盘可能导致焊接不牢固,甚至在制造过程中可能出现连接问题。

比如,考虑一个需要进行高温焊接的PCB应用。若环形焊盘太小,可能会导致焊接不良,从而影响连接的可靠性。

追踪和孔的间距

追踪是PCB上的电路导线,与盲孔/埋孔之间的间距是指追踪与孔之间的距离。

其要求追踪和孔之间的间距要足够,以避免信号干扰和交叉干扰。特别是在高速信号传输的设计中,保持适当的间距非常重要,以防止信号衰减和串扰。

比如,在设计高速数据传输的PCB时,如果追踪和盲孔之间的间距不足,可能会导致信号衰减和数据传输错误。

孔柱(Via Stubs)

孔柱是指从盲孔/埋孔的末端延伸出来的部分,通常指连接到板的内层的部分。

在高频应用中,尽量减少孔柱的长度,以防止阻抗不匹配和信号反射。较长的孔柱会导致信号的失真和传输性能下降。

比如在设计无线通信设备的PCB时,为了确保信号传输的高质量,需要尽量缩短盲孔连接到内层的部分。

层间过渡

层间过渡是指信号追踪从一层切换到另一层的过程,特别是在使用盲孔时需要注意。

在设计时应考虑层间过渡的平稳性,以避免信号阻抗的突然变化。过渡应该尽量平缓,以确保信号完整性。

比如,在设计高速信号传输的多层PCB时,需要仔细规划信号追踪的路径,确保信号在切换层间时能够保持稳定。

热考虑

在使用埋孔时,需要考虑热散热情况,因为它们可能会影响PCB内的热流。

在设计中需谨慎考虑热孔和铜分布,以确保热量能够有效地传导和散发,从而维持电子元件的工作温度在安全范围内。

举个例子,在设计一块高功率电源模块的PCB时,必须考虑埋孔的位置,以便优化热传导和散热,以保持元件的温度在可接受的范围内。

遵循这些准则可以帮助确保盲孔和埋孔的设计和制造过程顺利进行,从而保证PCB的性能、可靠性和可制造性。

综上所述,盲孔和埋孔作为先进的PCB连接技术,为高密度和高性能电子设备的制造提供了强大的解决方案。在设计这些特殊类型的通孔时,必须遵循关键的准则,如合适的纵横比、足够的环形焊盘以及合理的热考虑。通过合理应用盲孔和埋孔技术,工程师们可以实现更紧凑、高效和可靠的PCB设计,满足不断增长的电子产品市场对性能和功能的要求。在未来,随着技术的不断发展,这些先进的PCB连接技术将继续在电子行业中发挥着重要作用。
