电路板叠板技术逐渐成为电子制造领域的关键技术之一。电路板叠板，即将多块电路板通过特定的工艺和连接方式堆叠组合在一起，以实现更高的集成度、更紧凑的空间布局 ，为电子设备的发展开辟了新路径。

一、电路板叠板的工艺流程

（一）布局规划

在进行电路板叠板前，工程师需结合产品空间限制和叠板需求，对每一块电路板的布局、布线进行精 确设计。要充分考虑各电路板之间的连接需求，规划好叠层顺序与连接方式，确保叠板后的整体性能。例如，在设计智能手机的电路板叠板方案时，需合理安排主板、射频板等的叠层顺序，保证各板间连接的稳定性。

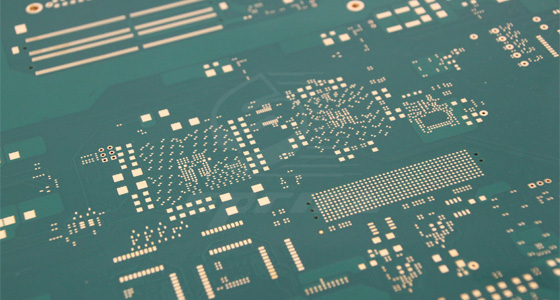

（二）电路板制备

按照设计要求，分别制造每一块电路板。这一过程涵盖基板选材、钻孔、布线、电镀、阻焊等常规电路板制造工序。不同类型的电路板可能采用不同的材料和工艺，如高频电路板会选用低介电常数的材料，以满足高频信号传输的需求。

（三）叠层连接

这是电路板叠板的核心步骤。常用的连接方式包括使用连接器、焊接以及埋入式连接。连接器连接操作相对简便，便于后期维修和更换电路板，如板对板连接，通过插针和插座的配合实现电路板之间的连接；焊接方式则能提供更稳定的机械强度，常见的有回流焊、波峰焊等，将电路板上的焊点与对应引脚焊接在一起；埋入式连接是将电路板内部的线路直接连接，可进一步提高集成度，但工艺难度较高。

（四）组装与测试

完成电路板叠层连接后，需进行全面的测试，包括对连接部位的电气性能测试，检测电路板之间的信号传输是否正常、电源分配是否稳定；以及机械性能测试，评估叠板结构的强度和抗震性，确保产品符合质量标准。

二、电路板叠板的关键技术要点

（一）信号完整性

随着电路板集成度的提高，信号完整性成为关键问题。叠板过程中，信号在不同电路板之间传输时，可能会受到电磁干扰、信号反射、串扰等影响。为解决这些问题，需采用合理的布线策略，如控制信号线的长度、阻抗匹配；增加屏蔽措施，减少电磁干扰；优化电路板叠层结构，降低信号串扰。

（二）散热管理

多块电路板堆叠后，热量容易积聚。有效的散热管理至关重要，可通过选择导热性能良好的基板材料，如金属基电路板；设计合理的散热通道，引导热量散发；采用散热工艺处理，提高散热效率。

（三）机械可靠性

电路板叠板需要保证良好的机械可靠性，以应对使用过程中的震动、冲击等情况。在设计时，要考虑电路板的机械强度和刚性，选择合适的固定方式，如螺丝固定、卡扣固定等；合理设计电路板的尺寸和形状，避免因应力集中导致电路板损坏。

总之，电路板叠板技术通过特定工艺和连接方式将多块电路板堆叠，实现电子制造的空间优化与集成升级。其流程覆盖布局规划，到常规工序制备单块电路板，再到采用连接器、焊接等方式完成叠层连接；该技术兼具集成度高、性能优、成本低的显著优势，却也面临工艺复杂、设计要求高、维修难度大的挑战，目前已在消费电子、通信、航空航天等多领域广泛应用，成为电子制造不可或缺的关键技术。‍
