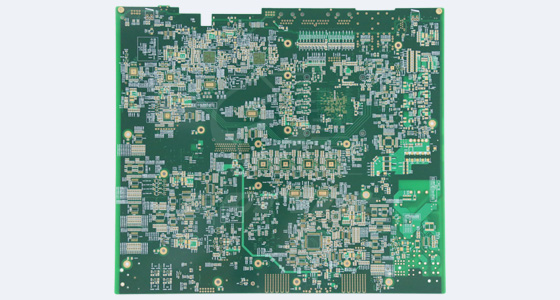

印刷电路板的设计与制造过程中,覆铜是一项至关重要的工艺。它是指在PCB的空白区域铺设一层铜箔,看似简单的操作,却承载着多种关键目的,对电路板的性能、可靠性以及整体功能有着深远影响。深入了解电路板覆铜的主要目的,有助于电子工程师在设计阶段做出更合理的决策,也能让电子产品制造从业者更好地把控生产质量。
随着电子设备集成度不断提高,电路中各类信号的频率和复杂度日益增加,电磁干扰问题愈发突出。电路板覆铜能够有效充当电磁屏蔽层,抵御外界电磁干扰对电路板上信号传输的影响,同时也防止电路板自身产生的电磁辐射干扰其他电子设备。
当外界存在电磁干扰源时,覆铜层可以将干扰信号引导至接地系统,使干扰电流通过覆铜层快速泄放,避免干扰信号耦合到敏感电路中,从而保证信号传输的准确性和稳定性。例如,在无线通信设备的PCB中,射频电路部分对电磁干扰极为敏感,通过大面积覆铜并合理接地,能够显著降低外界电磁噪声对射频信号的干扰,确保信号的纯净度,提升通信质量。
此外,电路板自身的高速信号在传输过程中也会产生电磁辐射。如果不加以抑制,这些辐射可能会对同一电路板上的其他电路或周边电子设备造成干扰。覆铜层能够将这些辐射的电磁场限制在一定范围内,并通过接地将辐射能量消耗掉,减少电磁污染,使电路板符合电磁兼容性标准。
在电路中,电流需要通过导电线路进行传输。覆铜能够有效增加电路板的导电面积,降低线路的电阻和电感,从而减小信号传输过程中的损耗,提高电路的电气性能。
对于一些大电流的应用场景,如电源电路、功率放大器等,普通的印刷线路可能无法满足电流承载能力的要求。通过大面积覆铜,可以提供足够宽的导电通道,降低线路的直流电阻,避免因电流过大导致线路发热甚至烧毁的情况发生。同时,覆铜还能减小线路的电感,减少信号在传输过程中的反射和振荡,提高信号的完整性。
以开关电源的PCB设计为例,电源的输入、输出线路需要传输较大的电流。在这些线路周围进行覆铜处理,并合理规划覆铜的连接方式,能够有效降低线路阻抗,减少功率损耗,提高电源的转换效率。而且,良好的覆铜设计还可以降低电源噪声,为负载提供更稳定的供电。
电子元器件在工作过程中会产生热量,如果这些热量不能及时散发出去,会导致元器件温度升高,性能下降,甚至可能因过热而损坏。电路板覆铜为热量的散发提供了有效的途径,有助于提高电路板的散热能力,保证元器件在适宜的温度范围内工作。
覆铜层具有较大的表面积,能够与空气充分接触,通过热传导和热对流的方式将热量散发到周围环境中。对于一些发热量大的元器件,如功率晶体管、集成电路芯片等,可以在其下方或周围进行大面积覆铜,并通过过孔与其他覆铜层相连,形成立体的散热通道,加快热量的传导和散发。
在一些高性能的CPU主板或显卡电路板中,由于芯片工作时会产生大量热量,覆铜设计就显得尤为重要。合理的覆铜布局和散热设计,能够将芯片产生的热量迅速传导到电路板的各个部位,再通过散热片或风扇等辅助散热装置将热量散发出去,确保芯片在稳定的温度下运行,维持系统的可靠性和稳定性。
除了电气和散热方面的作用,覆铜还能对电路板起到一定的机械加固作用。PCB本身是由绝缘基板和导电线路组成,相对较为脆弱。在PCB的空白区域进行覆铜,可以增加电路板的整体重量和刚性,使其在受到外力冲击、振动或安装拆卸过程中,不易发生变形或损坏。
特别是对于一些尺寸较大、层数较多的PCB,在运输和安装过程中更容易受到机械应力的影响。覆铜层能够均匀分布机械应力,减少局部应力集中,提高电路板的机械强度和耐用性。这对于一些应用在恶劣环境或对机械稳定性要求较高的电子设备,如航空航天设备、汽车电子系统等,具有重要意义。
电路板覆铜并非只是简单的铜箔铺设,而是基于电磁屏蔽、增强导电性、散热以及机械加固等多方面目的的综合考量。在PCB设计和下单制造过程中,充分理解并合理运用覆铜技术,能够有效提升电路板的性能和可靠性,满足不同电子设备的功能需求。
