电子信息产业向高频化、高速化演进的浪潮中，高频线路板已成为通信、雷达、卫星等领域的核心基础元件。其性能直接决定了信号传输的稳定性、损耗率及设备整体可靠性，而生产这类精密电子部件的企业，正通过技术创新与工艺突破，推动着全球电子产业的升级。

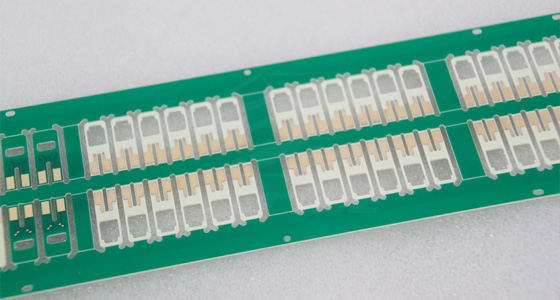

一、高频线路板的技术特性与应用场景

高频线路板主要用于传输频率超过1GHz的信号，常见于5G基站、卫星通信、雷达系统、航空航天电子设备等场景。与普通线路板相比，其技术壁垒集中体现在三大核心指标：

低介电常数与低损耗因子

高频信号传输中，介质材料的介电常数直接影响信号速度，损耗因子则决定能量衰减程度。例如，在5G毫米波通信中，信号频率高达28GHz以上，若线路板材料Dk值波动0.1，信号延迟误差将扩大至纳秒级，可能导致通信链路失效。因此，高频线路板需采用聚四氟乙烯、液晶聚合物等特种基材，其Dk值通常控制在2.2-3.5之间，Df低于0.001。

高精度加工工艺

高频线路板往往集成多层结构（常见6-20层），且线宽/线距精度要求达50μm以下，盲孔/埋孔孔径可小至0.1mm。以相控阵雷达天线模块为例，其线路板需在10cm²区域内布设数千条微带线，通过激光钻孔与等离子体蚀刻工艺实现层间互连，误差容忍度不足头发丝直径的1/10。

环境稳定性

航空航天等极端环境中，高频线路板需承受-55℃至+125℃的温度冲击，且在湿度95%RH条件下绝缘电阻不低于10GΩ。这要求生产企业掌握真空压合、表面涂覆（如化学镀镍金）等特殊工艺，以增强基板抗腐蚀与抗形变能力。

二、高频线路板生产的核心挑战

高频线路板的生产是典型的技术密集型过程，涉及材料科学、电子工程、精密制造等多领域交叉，主要挑战包括：

基材选择与匹配

不同频率场景对基材要求差异显著。例如，2.4GHzWi-Fi设备可采用FR-4环氧玻璃布基板（Dk≈4.4），而60GHz毫米波雷达必须使用罗杰斯RT/duroid®5880（Dk=2.2）或TaconicTLY™系列材料。生产企业需建立多品类基材数据库，通过介电常数测试、热膨胀系数匹配等实验，确保材料与设计方案兼容。

信号完整性设计

高频信号易受趋肤效应、电磁耦合等因素影响，导致信号失真。生产企业需与客户协同优化叠层结构，例如采用嵌入式电容/电感设计、差分信号对布线等技术，同时通过仿真软件预测损耗，将回波损耗控制在-20dB以下，插入损耗低于0.5dB/in。

工艺一致性控制

以化学沉铜工艺为例，高频线路板孔壁铜厚均匀性需控制在±5%以内，若局部厚度不足，可能引发信号反射。生产线上需配置在线式AOI设备与X射线测厚仪，实时监控孔径变化与镀层厚度，确保批量产品良率稳定。

三、深圳普林电路：高频线路板领域的创新实践者

作为国内中高端PCB领域的代表企业，深圳普林电路深耕高频线路板生产十八年，构建了从研发样品到中小批量的快速交付体系。其核心优势体现在：

技术能力：掌握高频高速板、埋盲孔板等复杂工艺，可生产层数达60层、线宽/线距2.5mil/2.5mil的精密产品，满足5G基站AAU单元、车载雷达等场景需求。

交付效率：依托深圳、华东、华北及美国四大服务中心，实现48小时极速打样，中小批量订单平均交付周期较行业缩短30%。

定制化服务：针对客户特殊需求，可快速研发试产树脂塞孔、金属化半孔等新工艺，已为全球超10000家客户提供个性化解决方案。

在电子技术迭代加速的今天，高频线路板生产企业正以技术创新为笔，在毫米级的电路板上勾勒出通信革命的未来图景。深圳普林电路等企业的持续探索，不仅推动着国内高端电子制造水平的提升，更让“中国智造”在全球高频电子领域占据重要一席。
