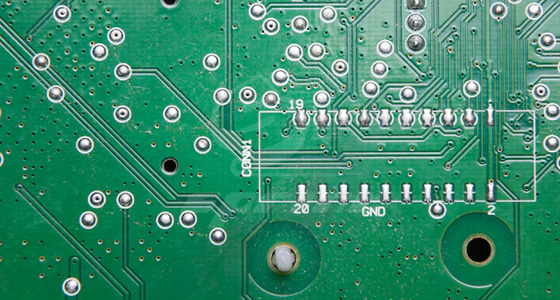

PCB过孔作为连接不同层线路的关键导电通道，其过流能力直接关系到整个电路系统的性能与可靠性。尤其在大电流应用场景下，如电源电路、功率放大器电路等，过孔过流能力若处理不当，可能引发局部过热、焊点脱焊，甚至烧毁PCB，导致设备故障。因此，深入理解并精准把控PCB过孔的过流能力，是PCB工程师在制作过程中必须攻克的重要课题。

一、影响过孔过流能力的关键因素

过孔直径与数量

过孔直径大小对其过流能力起着决定性作用。根据电流密度原理，在相同电流条件下，过孔直径越大，电流通过时的横截面积越大，电流密度就越低。例如，在一个大电流的电源模块中，使用0.3mm直径过孔与0.5mm直径过孔，当通过10A电流时，0.3mm过孔因电流密度过高，温度迅速攀升至140℃，远超FR4材料的耐受范围（一般FR4材料工作温度限制在125℃以下），存在严重热失效风险；而0.5mm过孔温度则稳定在85℃，仍处于安全区间。此外，采用多个过孔并联的方式，能有效分摊电流。如在总电流15A的情况下，单个0.5mm过孔温度高达130℃，接近危险阈值，而3个0.5mm过孔并联后，温度降至75℃，当增加到5个0.5mm过孔并联时，温度进一步下降至60℃，系统稳定性显著提升。

镀铜厚度

过孔内壁的镀铜厚度决定了其导电性能。常见的镀铜厚度有18μm、25μm及更高规格。以相同直径0.5mm过孔为例，当通过10A电流时，18μm镀铜的过孔温度达到92℃，25μm镀铜时温度下降至78℃，而50μm镀铜的过孔温度仅为65℃。这表明，随着镀铜厚度增加，过孔的电阻降低，电流通过时产生的热量减少，散热效果显著提升，从而大大增强了过孔的过流能力。

PCB层数与铜连接方式

PCB层数及过孔与内层铜的连接方式，会影响过孔的热传导路径。多层PCB中，若过孔能与多个内层铜有效连接，意味着热量能够通过更多路径散发出去，有利于提升过孔过流能力。

散热措施

散热措施的完善程度也极大影响过孔过流能力。在过孔附近设置散热铜皮，能将过孔产生的热量快速传导出去，降低过孔温度。热过孔的使用同样关键，它能将热量引导至PCB其他散热区域。此外，在过孔周围填充散热材料，如导热胶等，也能有效增强散热效果。

环境条件

工作环境的温度、空气流动情况等因素，对过孔过流能力有不可忽视的影响。在高温环境下，过孔本身散热难度增加，其过流能力相应下降。例如，在环境温度为50℃时，过孔允许通过的电流比常温25℃时要低。而良好的空气流动，如强制风冷或自然对流条件下，能加快过孔表面热量的散发，有助于提高过孔过流能力。在一些户外电子设备中，由于环境温度变化大且通风条件有限，就需要更加谨慎地设计过孔，以适应恶劣环境对过流能力的挑战。

二、过孔过流能力的评估方法

依据标准参考数据

目前，虽然没有专门针对过孔过流能力的统一标准，但可参考IPC-2152标准中关于PCB铜线载流能力的数据，对过孔过流能力进行初步估算。该标准提供了不同线宽、铜厚在特定温升条件下的载流能力参考值。然而，由于过孔结构与普通铜线存在差异，这些数据仅能作为大致参考，实际应用中还需结合具体情况进行修正。

实验测试

实验测试是评估过孔过流能力的直接且可靠的方法。通过搭建实际的测试电路，在过孔上施加不同大小的电流，并使用温度传感器实时监测过孔温度变化。例如，在实验中，选取多个相同规格的过孔，分别通入1A、3A、5A等不同电流，记录对应温度。当温度达到FR4材料耐受极限时的电流值，即为该过孔在此条件下的最大过流能力。这种方法能够直观反映过孔在实际工作中的性能，但实验过程耗时费力，且受测试环境、设备精度等因素影响。

热仿真分析

借助专业的热仿真软件，构建PCB过孔的三维热模型，模拟不同电流加载下过孔的温度分布情况。在仿真模型中，可以精确设置过孔直径、镀铜厚度、PCB层数、散热条件等参数，通过改变这些参数，观察过孔温度变化，从而评估过孔过流能力。如通过仿真对比0.3mm、0.5mm、0.8mm直径过孔在10A电流下的温度，清晰呈现不同直径过孔的过流能力差异。热仿真分析高效且能全面考虑多种因素，为过孔设优化提供有力依据，但仿真结果的准确性依赖于模型参数设置的合理性。

三、提升过孔过流能力的设计优化策略

优化过孔尺寸与布局

在设计阶段，尽可能选用较大直径的过孔，建议≥0.5mm，以降低电流密度，减少热量产生。对于大电流应用，采用多个过孔并联方式，如电流大于5A时，建议使用≥3个0.5mm过孔。同时，合理规划过孔布局，避免过孔过于集中，防止局部区域热量过度积聚。例如，在电源平面与地平面之间的过孔连接，均匀分布过孔，能有效平衡电流，提升整体过流能力。

增加镀铜厚度

在PCB制造工艺允许的情况下，提高过孔内壁镀铜厚度至25μm及以上，可显著降低过孔热阻，增强其过流能力。例如，在一款对电源稳定性要求极高的服务器主板中，将过孔镀铜厚度从18μm提升至35μm，经过测试，过孔在大电流负载下的温度明显降低，系统稳定性得到极大改善。

强化散热设计

在过孔周围铺设大面积散热铜皮，并确保过孔与散热铜皮良好连接，为热量提供高效传导路径。合理布置热过孔，将热量分散至PCB其他散热区域。此外，在过孔表面涂覆散热材料，如导热漆，进一步增强散热效果。在高功率电子设备中，如工业变频器的PCB设计，通过这些散热措施，能有效提升过孔在高电流环境下的工作可靠性。

结合实际应用场景调整

充分考虑PCB实际使用环境，如工作温度、湿度、通风条件等，对过孔设计进行针对性优化。在高温环境下，适当增大过孔尺寸或增加过孔数量；在潮湿环境中，加强过孔的防护措施，防止因腐蚀导致过流能力下降。

PCB过孔过流能力是一个涉及多因素的复杂课题。在PCB制作过程中，工程师需全面考量影响过流能力的因素，综合运用评估方法，采取有效的优化策略，以确保过孔在不同电流负载和环境条件下，都能稳定可靠地工作，为整个电路系统的性能和可靠性提供坚实保障。
