电子制造领域，焊盘设计是PCB设计中至关重要的环节，它直接影响元器件的安装质量和电路板的性能。

一、焊盘的基本定义和目的

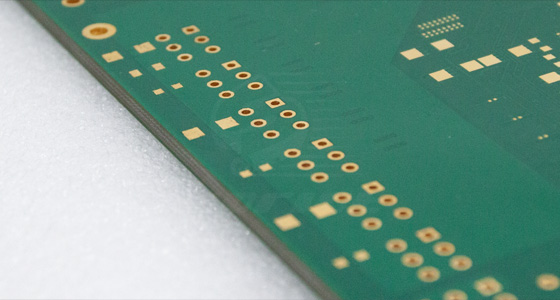

焊盘是印刷电路板上用于焊接元器件引脚的金属区域，通常由铜制成。其主要目的是确保元器件与电路板之间形成稳定的机械和电气连接。焊盘设计的质量直接影响焊接强度、电气性能以及整体PCB的可靠性，因此焊盘设计是PCB布局和制造过程中不可忽视的关键部分。

二、焊盘的尺寸和形状标准

焊盘的尺寸和形状设计必须兼顾工艺可制造性、元器件焊接要求以及电气性能。常见的焊盘类型有以下几种：

通孔焊盘

通孔焊盘是用于插装元器件的焊接区域，通常伴有钻孔，供元器件引脚穿过PCB。此类焊盘应根据元器件引脚直径和PCB层厚度进行设计，确保足够的焊料填充量。IPC-2221标准建议，焊盘孔径应比元器件引脚直径大约0.2-0.3mm，以确保引脚顺利通过，并留有焊料填充空间。

表面贴装焊盘

表面贴装焊盘用于表面贴装元器件的焊接，无需穿孔。其尺寸和形状应与元器件引脚的大小和布局一致。IPC-7351A标准提供了详细的表面贴装焊盘设计指南，常见的形状有矩形、椭圆形和圆形。设计时应考虑焊料分布，焊盘过小会导致焊接不良，过大则可能引发焊料桥接。

焊盘间距

焊盘之间的间距决定了焊接时是否会发生短路或虚焊问题。根据IPC-2221标准，焊盘之间的最小间距应考虑制造工艺能力和元器件引脚间距，尤其是细间距元器件的设计要求。一般来说，焊盘之间的最小间距应不小于0.2mm，以确保良好的焊接和电气性能。

三、常见问题和解决方案

焊盘剥离

焊盘剥离通常是由于设计不当或加工过程中过高的热应力引起的。解决这一问题的关键在于正确控制焊盘与PCB基板之间的粘附力，并在设计时确保焊盘尺寸合适，特别是在大电流情况下，需要适当增加焊盘的面积。

焊料桥接

焊料桥接是指焊盘之间的焊料相连，导致短路。常见原因是焊盘间距过小或焊盘过大。解决方法包括增加焊盘间距、减小焊盘尺寸或调整焊接工艺参数。

焊盘氧化

焊盘氧化会导致焊接不良或虚焊。为避免这一问题，建议在设计时选择抗氧化处理的焊盘材料，如OSP、镀锡或镀金。同时，注意元器件和PCB的存储条件，避免过度暴露在空气中导致焊盘氧化。

四、行业标准和指南

焊盘设计的行业标准和指南提供了设计的参考依据。以下是常见的焊盘设计标准：

IPC-2221：电子互连产品设计通用标准，涵盖焊盘、导线、间距等设计要求。

IPC-7351A：表面贴装设计标准，为表面贴装元器件的焊盘设计提供了详细指导。

这些标准为设计者提供了焊盘设计的参考框架，确保设计在满足制造要求的同时，具备良好的电气性能和可靠性。
