PCB如何防止氧化

作者：深圳普林电路发布时间：2025年06月20日

PCB作为信号传输与元件连接的关键载体，其性能稳定与否直接影响设备的运行质量。然而，PCB中的金属材料，尤其是铜线路，极易与空气中的氧气发生化学反应导致氧化。氧化后的PCB会出现线路电阻增大、可焊性下降等问题，严重时甚至造成电路断路。因此，采取科学有效的措施防止PCB氧化，成为保障电子设备可靠性的重要环节。

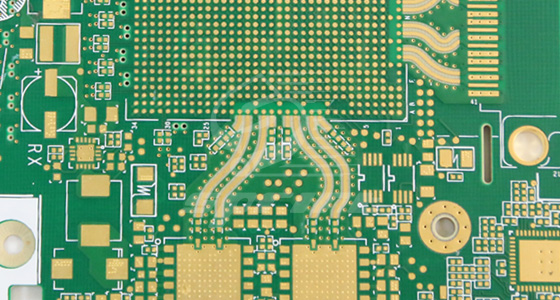

PCB如何防止氧化

一、剖析PCB氧化的原理与危害

PCB发生氧化，本质上是金属材料与氧气、水分等物质发生的化学反应。以铜为例，在潮湿环境中，铜先与氧气反应生成氧化铜，氧化铜进一步与空气中的二氧化碳、水结合，形成碱式碳酸铜。这种氧化过程不仅会改变金属表面的物理和化学性质，还会在微观层面破坏金属的晶体结构，导致导电性能下降。对于精密的PCB线路而言，氧化产生的微小电阻变化，在高频信号传输中可能引发信号失真、延迟等问题；而在焊接环节，氧化层会阻碍焊料与金属的浸润，造成虚焊、冷焊等焊接缺陷，降低产品合格率。

二、优化表面处理工艺

（一）化学镀镍金

化学镀镍金工艺是防止PCB氧化的常用方法。该工艺先在PCB表面沉积一层均匀的镍层，厚度通常在3-5微米，镍层具有良好的化学稳定性，能有效隔绝氧气与底层铜的接触；随后在镍层表面镀上一层厚度约0.05-0.1微米的金层，金的化学性质极为稳定，几乎不与氧气发生反应，进一步增强防护效果。化学镀镍金处理后的PCB表面平整光滑，可焊性优异，适用于对可靠性要求高的电子产品，如通信基站设备、医疗电子仪器等。不过，该工艺成本相对较高，且对镀液成分和工艺参数控制要求严格，若操作不当，可能出现镍层磷含量异常、金层厚度不均等问题。

（二）有机可焊性保护剂

有机可焊性保护剂是在PCB铜表面形成一层极薄的有机保护膜，厚度仅为0.2-0.5微米。这层保护膜能有效抑制铜的氧化，同时不影响焊接时焊料与铜的结合。OSP工艺简单、成本较低，且适合高密度布线的PCB，在消费电子产品，如手机、平板电脑的电路板生产中广泛应用。但OSP膜的耐磨损和耐高温性能相对较弱，在储存和运输过程中需注意防潮、防刮擦，且OSP膜的使用寿命有限，通常建议在处理后的7-10天内完成焊接。

（三）热风整平

热风整平工艺是将PCB浸入熔融的焊料中，然后利用热风将多余的焊料吹除，使焊料均匀覆盖在铜表面。这种方法形成的焊料层较厚，能为铜提供良好的物理防护，阻挡氧气侵入。传统的HASL工艺使用含铅焊料，由于环保要求，目前已逐渐被无铅HASL取代。热风整平工艺成本较低、生产效率高，适用于对表面平整度要求不苛刻的普通电路板。但该工艺存在表面平整度差、孔内填充不足等问题，且随着电子产品向小型化、精密化发展，HASL工艺的应用逐渐受到限制。

三、应用防护涂层

（一）三防漆涂覆

三防漆（防潮、防霉、防盐雾）能够在PCB表面形成一层致密的保护膜，隔绝氧气、湿气与电路板的接触。常见的三防漆类型有聚氨酯、丙烯酸、有机硅等。聚氨酯三防漆具有良好的耐磨性和柔韧性，适用于需要频繁振动的电子设备，如汽车电子控制单元的PCB；丙烯酸三防漆干燥速度快、成本较低，常用于普通消费电子产品；有机硅三防漆耐高温、耐化学腐蚀性能优异，适用于高温环境下工作的电路板，如工业控制设备中的PCB。通过涂覆三防漆，可显著延长PCB的抗氧化寿命，尤其在恶劣环境中，防护效果更为明显。

（二）纳米涂层技术

纳米涂层技术是近年来兴起的新型防护手段，其利用纳米级材料的特殊性能，在PCB表面形成均匀、超薄且性能良好的防护层。例如，石墨烯纳米涂层凭借其优异的化学稳定性和阻隔性能，能有效阻挡氧气和水分子渗透，同时还具备良好的导电性和散热性，可在防止氧化的同时提升PCB的综合性能。纳米涂层的应用不仅能增强PCB的抗氧化能力，还能改善其抗磨损、抗静电等性能，适用于高端电子产品，如航空航天设备、高性能服务器的电路板。

四、环境控制与储存管理

（一）生产环境优化

在PCB生产过程中，控制环境温湿度和空气质量至关重要。将生产车间的相对湿度控制在40%-60%，温度保持在20-25℃，可减少空气中水汽在PCB表面凝结，抑制氧化反应发生。同时，安装空气净化设备，过滤空气中的粉尘、硫化物、氮氧化物等腐蚀性物质，避免这些物质加速PCB氧化。对于高精度PCB的生产，可采用无尘车间，进一步提升环境洁净度。
