曲面电路板凭借其独特的三维形态和出色的性能，成为推动电子设备向小型化、个性化发展的核心力量。而其先进的制造工艺与技术，正是解锁曲面电路板无限潜力的关键钥匙，决定着电路板的质量、性能与应用边界。深入探究这些工艺技术，不仅能揭示曲面电路板背后的奥秘，更为电子产业的持续创新提供有力支撑。

一、材料选择

制造曲面电路板，材料的选择至关重要。聚酰亚胺是常用的柔性基材，它柔韧性强，可弯曲程度高，还具备出色的电气性能、机械强度和耐高温性能，为曲面电路板的制造奠定了良好基础。聚酯也是一种柔性基材，成本较为低廉，在对成本敏感的应用场景中得以广泛使用。不过，相比聚酰亚胺，聚酯在热稳定性和机械性能上稍显逊色。

导电层多选用铜，铜的电导率优异，柔韧性也不错。依据电路设计的复杂程度与性能要求，铜层能够设计成单面、双面或多层结构。单面铜层适用于较为简单的电路，双面铜层可满足稍复杂些的电路需求，多层铜层则用于复杂的电路系统，能在有限空间内实现更多电路功能的集成。

粘合剂和覆盖膜同样不可或缺。粘合剂负责将导电铜层牢固地粘在柔性基材上，在电路板弯曲、扭曲时，它要保证各层之间结合稳固，因此需要有良好的柔性和耐用性。覆盖膜用来保护导电迹线，防止其受湿气、灰尘和机械损伤等外界因素影响。通常，覆盖膜采用与基板相同的材料，如聚酰亚胺，以保障与电路板整体性能的兼容性。

二、制造工艺

3D打印技术

作为新兴制造技术，3D打印在曲面电路板制造领域优势显著。它能依据设计模型，将导电材料和绝缘材料逐层堆积，制造出复杂曲面形状的电路板。在定制化电子设备原型制作中，3D打印曲面电路板可快速验证设计方案的可行性。比如，设计一款新型可穿戴设备的电路板，传统制造方法可能需要较长时间制作模具、进行布线等流程，而3D打印技术能直接按照设计数据进行打印，几天内就能得到原型，大大缩短了产品研发周期，提升了研发效率。

激光直接成型技术

激光直接成型技术是在特定塑料基材表面，利用激光照射，使材料表面化学物质发生反应，从而形成金属化的导电线路。以汽车电子中的车载天线模块为例，传统制造方式需先制作电路板，再通过焊接等工艺将天线与电路板连接，过程复杂且易出现连接不牢固等问题。而采用LDS技术，可在具有复杂曲面形状的塑料部件上直接制作出电路图案，无需额外布线和焊接工艺，简化了制造流程，提高了生产效率。同时，电路与塑料基材直接结合，电路板整体结构更加稳固，可靠性更高。

柔性印刷电路技术

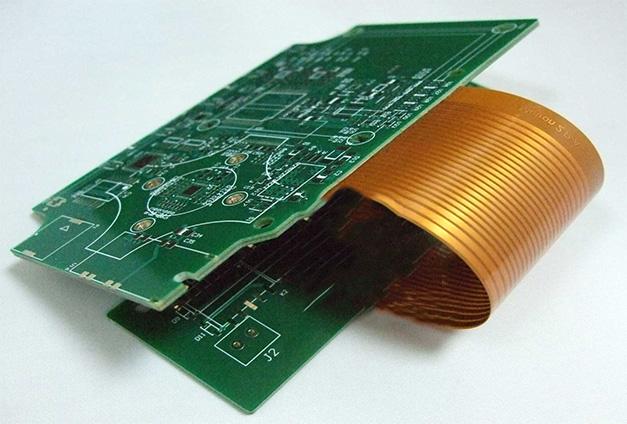

柔性印刷电路技术是目前应用广泛的曲面电路板制造技术。它在柔性绝缘基板上，通过光刻、蚀刻等工艺制作导电线路和电子元件连接点。以智能手机为例，屏幕连接、电池连接以及内部电路连接等部位大量使用FPC。在制造过程中，可根据电路设计要求，在柔性基板上进行单面、双面或多层布线。若手机内部空间有限，对电路集成度要求高，就可采用多层布线的FPC，满足复杂电路布局需求。此外，FPC还能与刚性电路板结合，形成刚柔结合的电路板，拓展了应用范围，像一些平板电脑的主板，部分区域采用刚性电路板保证稳定性，部分区域采用FPC实现柔性连接和空间优化。

综上所述，曲面电路板的制造工艺与技术在材料选择和工艺实施上都展现出了高度的专业性与创新性。从聚酰亚胺等高性能基材的应用，到3D打印、激光直接成型等前沿制造技术的运用，每一个环节都凝聚着科技的智慧。
