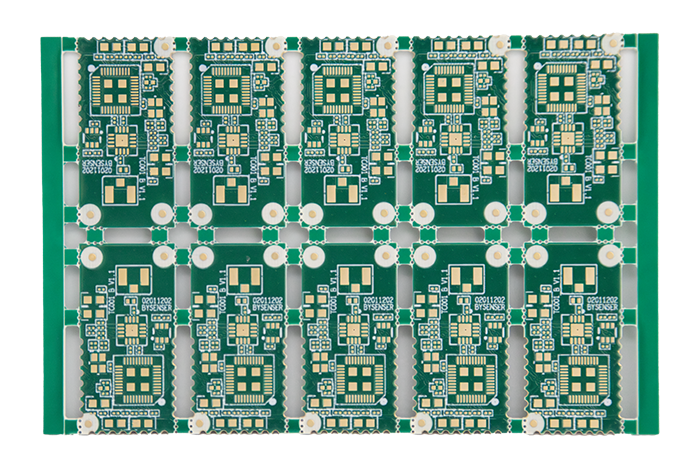

这是一款采用 混压结构(RO4350+FR4) 的高性能PCB板,兼具高频材料与传统FR4的优势,既保证了信号传输的低损耗与稳定性,又兼顾了成本控制与机械强度。RO4350作为高频基材,介电常数稳定、介质损耗低,能够满足高速、高频信号的严苛要求;而FR4的引入则使得整板在加工性、机械可靠性和性价比方面表现更佳,适用于对性能与成本均有平衡需求的产品设计。
在工艺方面,该电路板采用了 金属化半孔工艺,可实现模块化设计和小板拼装,常用于通讯模块或射频子板与主板之间的可靠连接。这种工艺能够有效减少占板面积,提高装配的灵活性与稳定性,非常适合通讯行业中对紧凑结构和高密度互连的需求。
表面处理选择 沉金(0.05μm),可提供平整的焊接表面,保证器件焊接的高可靠性与优良的导电性,同时增强抗氧化性能。对于射频通讯应用中对接触可靠性与信号完整性的要求,沉金处理能够显著提升PCB的长期稳定性。
整板厚度为 1.6mm,这是最为常见且通用的厚度规格,既保证了机械强度,也便于在标准化装配中与各种连接器、结构件匹配。
凭借混压板结构、金属化半孔工艺及高可靠性的沉金处理,这类PCB广泛应用于 通讯领域,尤其是射频模块、天线电路、微波器件以及高速信号处理单元。它能够在高频高速信号环境下提供稳定的电气性能,同时兼顾结构紧凑性和装配可靠性,是现代通讯设备设计中不可或缺的关键部件。
