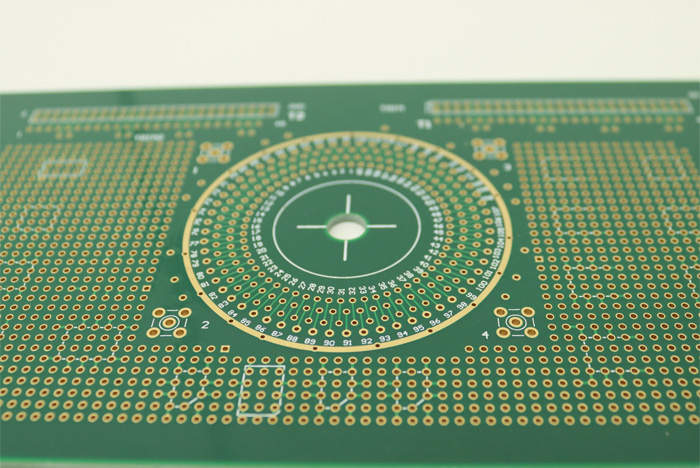

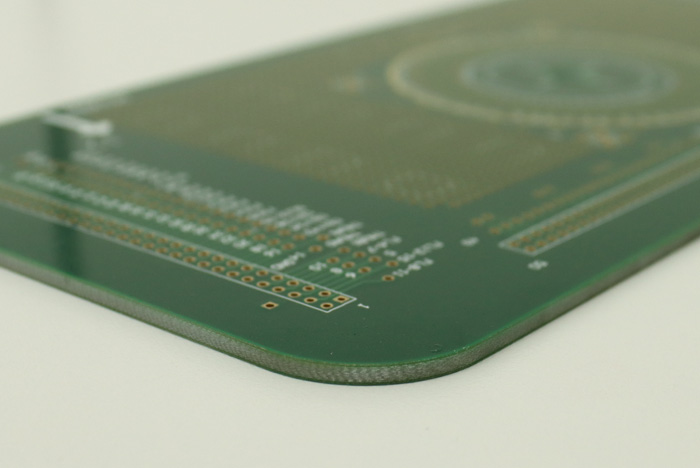

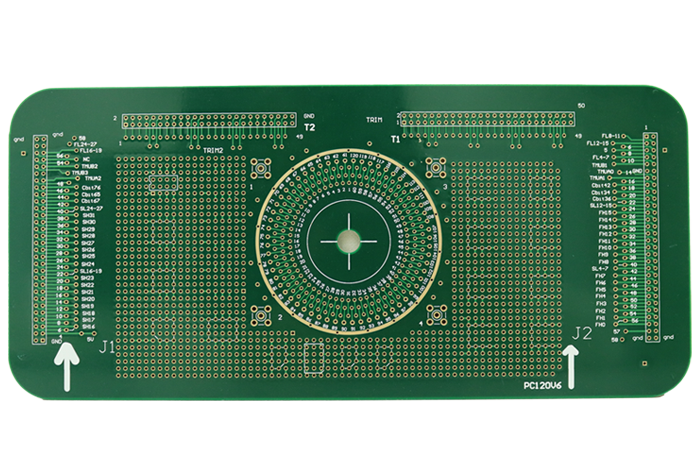

半导体测试PCB板

概述

在半导体制造过程里，从晶圆制造到芯片封装，每个阶段都离不开精确的测试，而这款 PCB 板就是确保测试精准、高效进行的重要载体。它能够连接各种测试设备与半导体器件，将测试信号准确无误地传输到芯片上，再把芯片的响应信号反馈给测试设备，通过对这些信号的分析，我们就能判断半导体器件是否符合质量标准。

一、板材优势：TU-768 的卓越性能

这款半导体测试 PCB 板选用了 TU-768 板材，它拥有较高的玻璃化转变温度（Tg），这意味着在较高温度环境下，依然稳定可靠地传输信号，确保测试结果的准确性，也能保持良好的物理和电气性能，不会轻易发生变形或性能劣化。同时，它还具有低的介电常数（Dk）和低损耗因子（Df），这对于高速信号的传输十分关键。在半导体测试中，需要快速、准确地传输各种测试信号，TU-768 板材能够有效减少信号的传输损耗和延迟，保障信号的完整性，让测试设备能够及时、精准地获取半导体器件的响应信号。

二、特殊工艺：压接孔的可靠性连接

制造 PCB 板上的压接孔是一项颇具难度的工艺。在制造过程中，要精准地钻出金属化孔，其尺寸精度和孔壁质量都有着严苛要求，任何微小偏差都可能影响后续压接效果。成功制成的压接孔在机械性能和电气性能上有着显著优势。在机械方面，它具有很强的抗振动和抗冲击能力，能确保在复杂的使用环境下，元器件与 PCB 板之间的连接不会松动，这对于需要频繁移动或在振动环境中使用的半导体测试设备来说尤为重要。在电气性能上，压接孔能提供稳定的信号传输路径，低电阻和低电感的特性，使得信号在传输过程中几乎不会出现衰减或失真的情况，保证了测试信号的高质量传输。

三、表面处理：沉金工艺的卓越特性

板子的表面处理采用了沉金工艺，沉金工艺是通过化学沉积的方法，在 PCB 板的铜表面形成一层薄薄的镍金合金层。这层金层能够极大地提高板子的可焊性，因为金的化学性质稳定，表面平整光滑，焊料在金层上更容易润湿和扩散，无论是采用手工焊接还是自动化的表面贴装技术（SMT），都能更顺利地完成焊接操作，减少虚焊、桥接等焊接缺陷的出现，提高了电路板组装的质量和效率。同时，金层具有极佳的抗氧化性，能有效防止铜层被氧化，延长了 PCB 板的使用寿命。半导体测试板通常需要具备高精度和高可靠性，沉金工艺的平整性使得它能够满足高密度布线的要求，确保在有限的空间内实现复杂的电路连接。而且，其良好的稳定性和抗氧化性，保证了测试板在长期使用过程中，性能始终保持稳定，不会因为表面氧化等问题影响测试的准确性和可靠性。

四、PCB板制造生产中的工艺保障

这款 16 层半导体测试 PCB 板在生产过程中，遵循着严格且精细的流程。从原材料的检验开始，确保每一张 TU-768 板材都符合高质量标准，无任何瑕疵和缺陷。其中电镀工艺是保障 PCB 板电气性能的重要环节。通过电镀，在孔壁和电路表面镀上一层薄薄的铜，不仅增强了导电性，也为后续的焊接提供了良好的基础。对于这款半导体测试 PCB 板，电镀铜厚度严格控制在合适的范围内，部分关键区域甚至要求达到更高的厚度标准，以满足半导体测试中对信号传输的高要求。在电镀过程中，通过精确控制电流密度、电镀时间和镀液成分等参数，确保电镀层均匀、致密，避免出现电镀不均、“狗骨头” 或空镀等问题。

层压工序是将多层线路板压合在一起，形成一个完整的 16 层 PCB 板。在层压过程中，需要精确控制温度、压力和时间等参数，确保各层之间紧密结合，无分层、气泡等缺陷。同时，要保证多层板芯材的对齐精度，避免出现偏移，影响电气连接和信号传输。

在整个生产过程中，严格的质量控制措施贯穿始终。深圳普林电路建立了完善的质量管理体系，引入了先进的检测设备和技术。在每一道工序完成后，都进行严格的检测，如光学检测（AOI）用于自动检测线路的断路、短路及焊盘缺陷；X-ray 检测用于检查多层板内部的连接和焊接质量。通过这些检测手段，能够及时发现生产过程中出现的问题，并进行调整和改进，确保每一块出厂的半导体测试 PCB 板都符合高质量标准，为客户提供可靠的产品。
