PCB作为电子系统的关键支撑，其性能与结构不断革新。10层PCB线路板凭借独特优势，在众多高端领域崭露头角，成为承载复杂电路的理想选择。

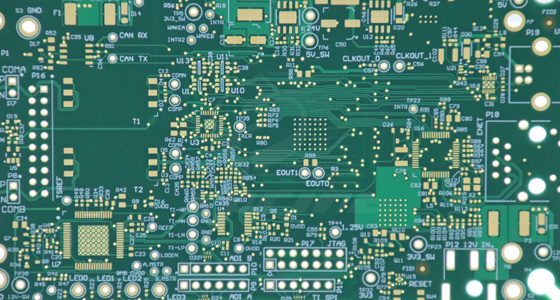

一、10层PCB线路板的结构优势

10层PCB线路板一般由多个信号层、电源层和接地层有序堆叠而成。相较于层数较少的PCB，它的显著优势在于为电路布线开辟了更为充裕的空间。更多的信号层让复杂电路布局得以实现，有效避免布线拥挤与交叉，降低信号间干扰风险。以智能手机主板为例，随着功能集成度的提升，需容纳处理器、内存、摄像头模组等众多组件，10层PCB能够有条不紊地规划线路，保障各功能模块稳定运行。

多个电源层和接地层的存在，极大优化了电源分配系统。电源层可针对不同电压需求的芯片或模块，提供独立、稳定的供电；接地层则像坚固的“盾牌”，为信号传输构建稳定参考平面，减少电源噪声对信号的干扰，增强电路整体稳定性。在服务器主板中，不同组件对电源稳定性要求极高，10层PCB的多层电源和接地设计，可确保CPU、GPU等核心部件在高负载运行时，电源供应稳定可靠，避免因电源波动引发的系统故障。

二、10层PCB线路板的部署要点

（一）叠层部署

叠层是10层PCB线路板的基石，因此需综合权衡信号完整性、电源完整性及成本等因素。通常，高速信号层会被安置在靠近接地层的位置，借助接地层的屏蔽效应，大幅减少信号干扰；电源层与接地层紧密相邻，以降低电源平面阻抗，提升电源分配效率。一种常见的10层PCB叠层方案为：顶层（信号层）、第二层（接地层）、第三层（信号层）、第四层（电源层）、第五层（信号层）、第六层（电源层）、第七层（信号层）、第八层（接地层）、第九层（信号层）、底层（信号层）。此方案为高速信号打造了优良传输环境，同时确保电源稳定供应。

（二）阻抗控制

10层PCB常用于高速信号传输场景，阻抗控制对保障信号质量至关重要。影响其阻抗的因素繁多，涵盖传输线的线宽、线长、线间距，板材的介电常数、介质损耗角，以及各层间距离等。设计过程中，工程师需借助PolarSI9000等专业阻抗计算工具，依据选定的板材参数与叠层结构，精确计算传输线的线宽和线间距，以契合目标阻抗要求。对于差分信号，严格控制差分对的阻抗匹配，一般将差分阻抗设定为100Ω，并运用蛇形走线等手段，保证两根传输线长度一致，减少信号延迟差。

（三）走线布局

合理的布线是保障10层PCB信号质量的关键环节。针对高速信号，应尽可能缩短走线长度，规避直角和锐角走线，因为此类走线易引发信号反射与辐射。同时，科学规划信号线与电源线、地线的间距，防止串扰现象发生。在多层布线时，信号在不同层间切换需借助过孔实现。但过孔会引入寄生电容和电感，影响信号完整性。所以，要严格把控过孔的大小、数量及分布，尽可能降低过孔对信号的不良影响。例如，在高速数据传输的PCIe接口电路设计中，精心设计的布线与过孔布局，可有效减少信号损耗，保障数据高速、稳定传输。

三、10层PCB线路板的制造工艺

10层PCB线路板的制造工艺极为复杂，对精度要求极高。钻孔环节需精准钻出各类孔径的孔，钻孔精度直接关乎后续塞孔、电镀等工序效果，必须严格控制偏差。孔壁处理至关重要，钻孔后孔壁会残留杂质与毛刺，需通过化学清洗、等离子处理等方式，增强树脂与孔壁的附着力。

电镀工艺用于在孔壁和线路表面沉积金属，提升导电性与附着力。需精确控制电镀时间、电流密度等参数，确保金属镀层均匀、厚度达标。蚀刻工艺则决定传输线的线宽精度与边缘质量，要精确调控蚀刻时间、蚀刻液浓度和温度等，防止蚀刻过度或不足导致线宽偏差。

层压工艺将多层线路板与半固化片等材料压合为一体，影响介质厚度均匀性。在层压过程中，要严格控制压力、温度和时间等参数，杜绝气泡和杂质产生，保证各层紧密贴合，介质厚度一致。此外，制造过程中不可避免存在公差，如线宽公差、介质厚度公差等，需在设计阶段进行制造公差补偿，通过适当调整设计参数，减小制造公差对阻抗的影响。

四、10层PCB线路板的应用领域

（一）通信领域

在5G及未来通信技术迅猛发展的浪潮下，10层PCB线路板成为基站收发器、交换机和路由器等核心通信设备的关键组成部分。这些设备需处理海量数据，同时保证信号低延迟、高保真传输。10层PCB的设计为优化信号路径提供充足空间，有效减少电磁干扰，确保数据传输稳定高效，是构建高速通信网络的核心要素。例如，5G基站中的射频模块、基带处理单元等，均依赖10层PCB实现高速信号的精准传输与处理，推动5G通信网络的广泛覆盖与性能提升。

（二）医疗电子领域

在医疗科技不断进步的当下，10层PCB在便携式超声设备、高精度监护仪及先进影像诊断系统等精密医疗设备中发挥着关键作用。其多层结构实现了复杂电路的紧凑布局，提升了信号完整性，为精准医疗提供坚实技术支撑，助力医生做出更准确诊断。如在核磁共振成像设备中，10层PCB用于控制和传输复杂的电磁信号，确保成像清晰、准确，为医生诊断病情提供可靠依据。

（三）航空航天领域

航空航天领域对电子设备的可靠性、稳定性和轻量化要求近乎苛刻。10层PCB凭借轻质、高性能特性，在飞机控制系统、导航仪器及卫星通信设备等方面得到广泛应用。它能够承受极端温度变化、强烈振动等恶劣环境，保证关键系统可靠运行，为飞行安全和空间探索贡献力量。例如，卫星上的通信、姿态控制等电子系统，采用10层PCB，可在太空复杂环境下稳定工作，保障卫星与地面的通信畅通及各项任务的顺利执行。

（四）消费电子领域

在追求极致用户体验的消费电子市场，10层PCB成为高端智能手机、平板电脑及可穿戴设备等智能硬件的优选。它不仅支持更复杂的功能集成，如多摄像头系统、快速充电技术和无线通信模块，还能有效管理热量，延长电池寿命，契合消费者对轻薄、高效、长续航产品的期望。以高端智能手机为例，10层PCB可集成高性能处理器、大容量内存、多摄像头模组等，同时通过合理的散热设计，确保手机在长时间使用过程中性能稳定，不出现过热降频现象。

因此，10层PCB线路板以其独特的结构优势、复杂的设计要点和精密的制造工艺，在众多高端领域展现出出色的性能。
